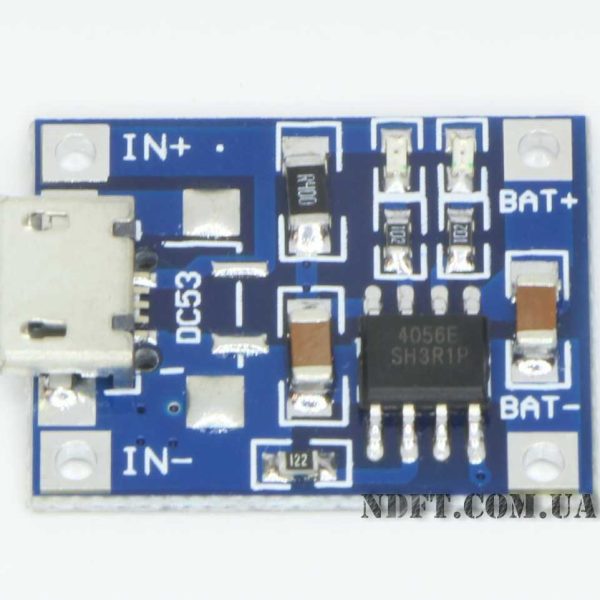

Модуль зарядки Li-ion на TP4056 micro-USB

Модуль зарядки Li-ion на TP4056 характеристики:

• Напряжение питания +4,5…+8,0 В (при напряжении более 5,5 В требуется дополнительное охлаждение)
• Ток заряда 1000 мА, (ток задается резистором Rprog на второй ножке
• Напряжение отсечки заряда: 4,2 В

Дополнительно на плате присутствуют:

• Светодиод процесса заряда
• Светодиод окончания заряда
• Разьем питания micro-USB

Плата модуля зарядки Li-ion основана на микросхеме TP4056, ее аналогами являются (TP4054, EC49016, CYT5026, MCP73831, LTC4054, TB4054, TP4054, SGM4054, ACE4054, LP4054, U4054, BL4054, WPM4054, HX6001, LC6000, U4054, BL4054, WPM4054, IT4504, Y1880, PT6102, PT6181, VS6102, LN5060, CX9058, EC49016, CYT5026, Q7051)

Список токозадающих резисторов:

• 1000 мА — 1,2 кОм
• 500 мА — 2,4 кОм
• 200 мА — 4,7 кОм
• 100 мА — 10 кОм
• 50 мА — 20 кОм
