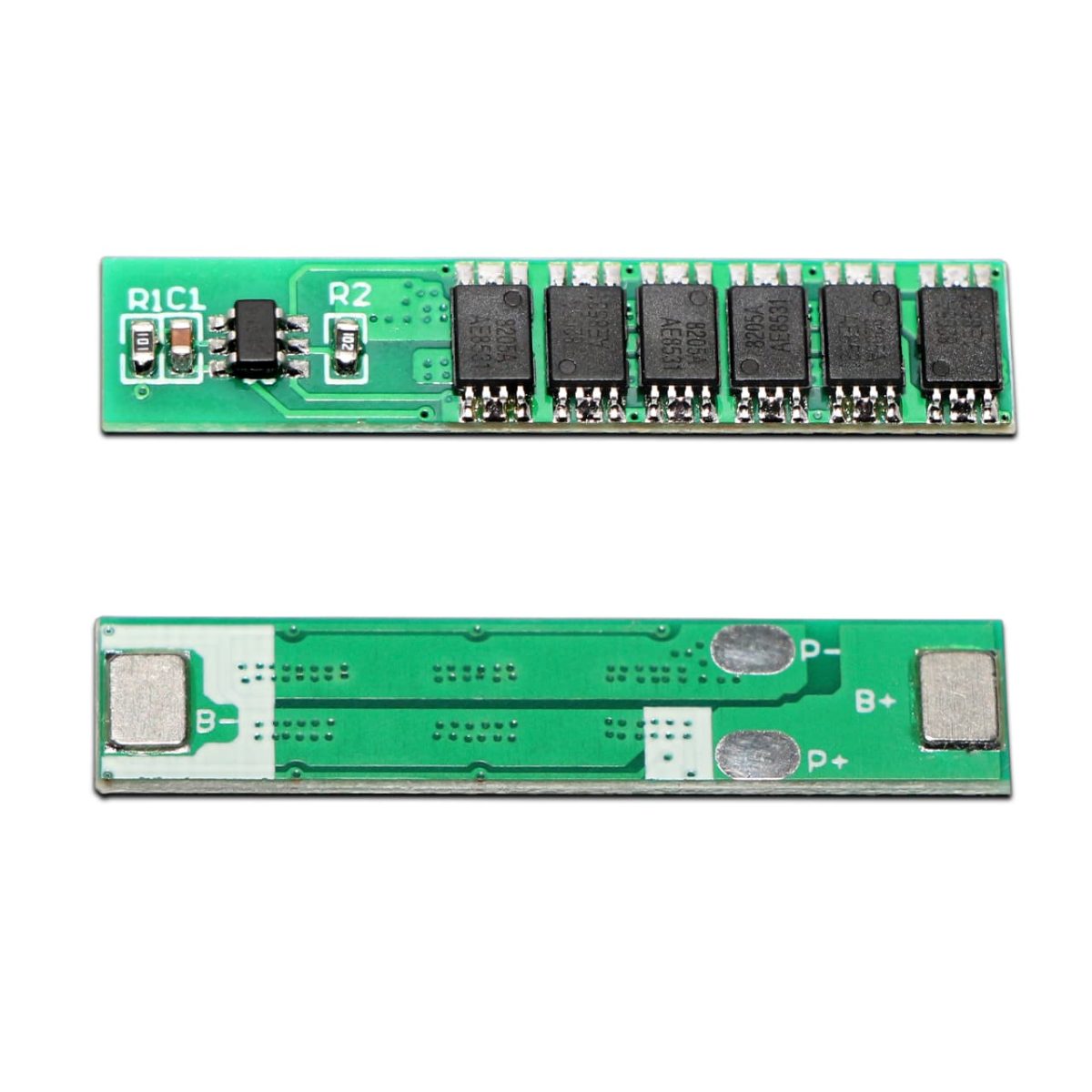

Модуль BMS 1S 3.7V/12A защита (Li-Ion/Li-Pol, HX-1S-3576)

Контроллер заряда-разряда HX-1S-3576 управляет зарядом-разрядом Li-Ion, Li-Pol аккумуляторов разных размеров (14500, 18650, 21700, 26650) и обеспечивает защиту от короткого замыкания, перезаряда и глубокого разряда. Аккумулятор подключается к контактным площадкам B+ и B-. Клеммы P+ и P- используются для подключения зарядного устройства или нагрузки для аккумулятора.

Характеристики модуля HX-1S-3576:

• Технология: Li-Ion, Li-Pol
• Количество ячеек: 1
• Номинальное напряжение: 3,7…4,2 В
• Верхний порог напряжения заряда:  4,25 В
• Нижний порог напряжения разряда:  2,5 В
• Максимальный рабочий ток: 12 А
• Функции:
  • заряд/разряд
  • защита от короткого замыкания
  • защита от перезаряда
  • защита от глубокого разряда
• Диапазон рабочих температур: -40…+85 ℃
• Габаритные размеры (Д×Ш×В): 34,6×7,2×2 мм

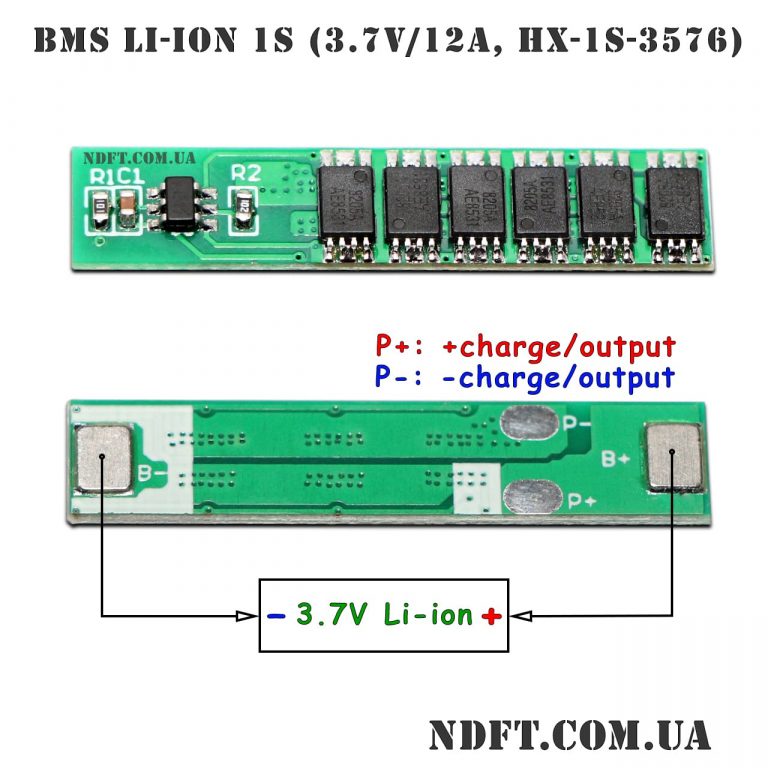

Контроллер заряда-разряда аккумуляторов HX-1S-3576 имеет 4 вывода:

• B+: + аккумулятора
• B-: – аккумулятора
• P-: – клемма входного/выходного питания
• P+: + клемма входного/выходного питания
