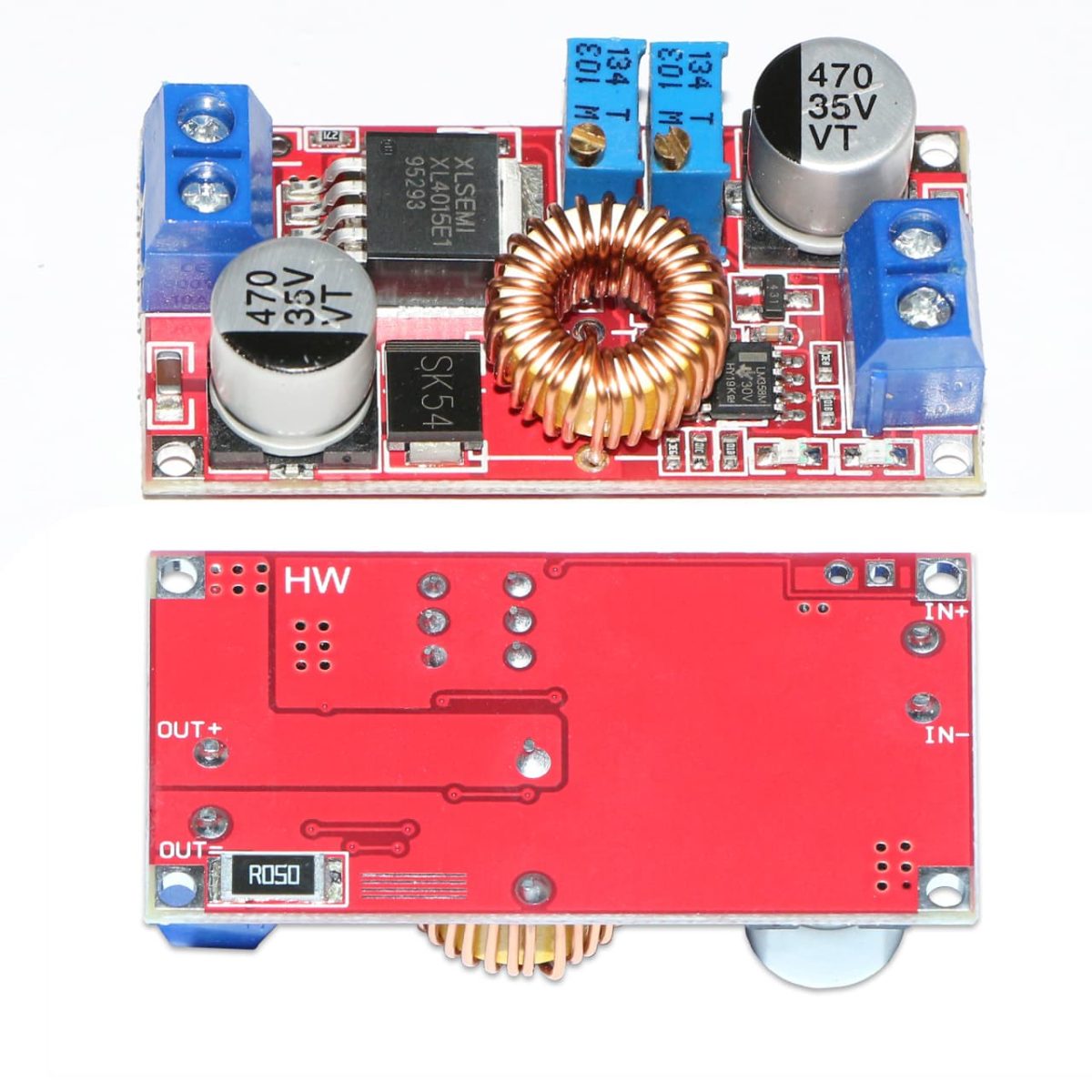

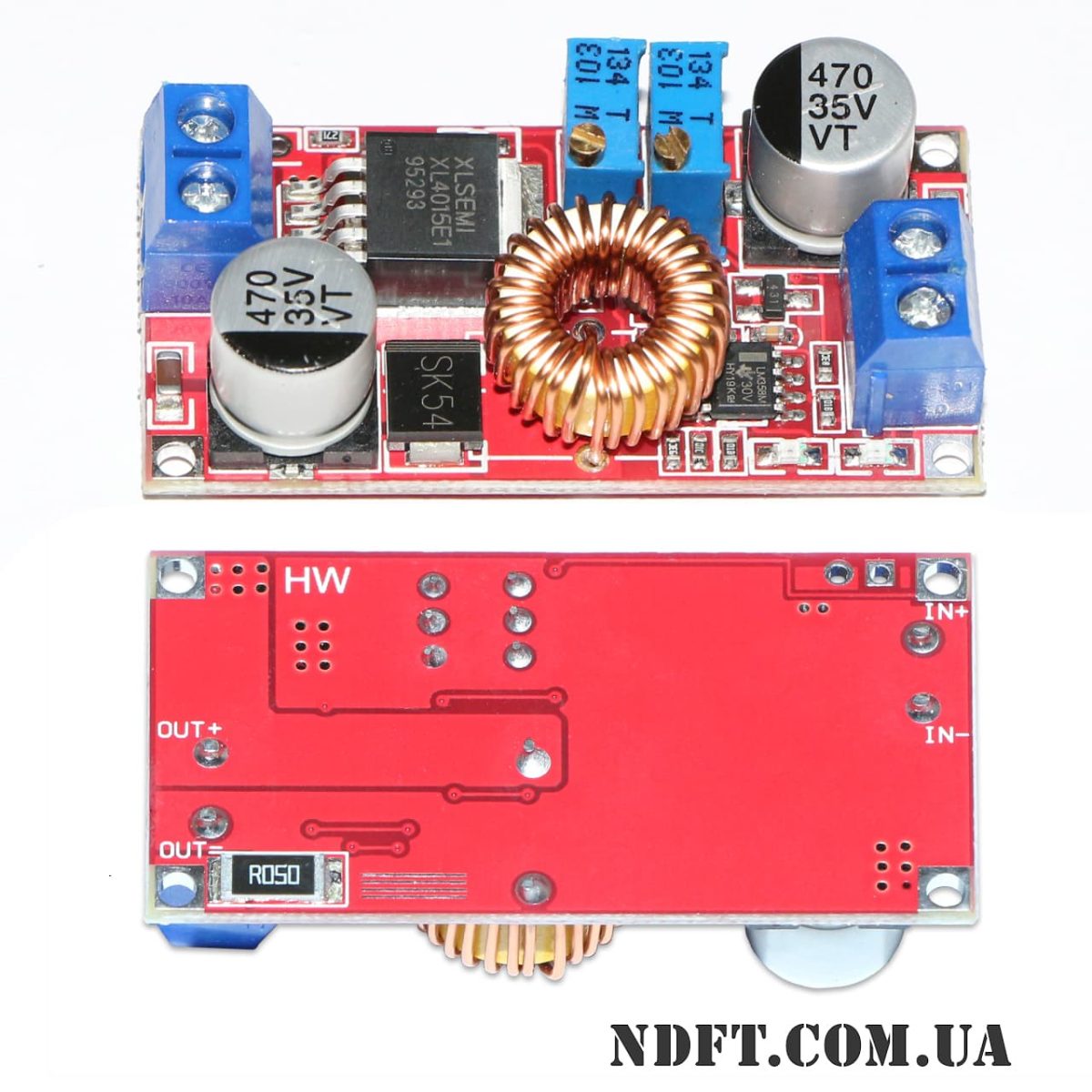

HW-083 понижающий DC-DC 5A/75W CC/CV на XL4015E1 – Модуль с регулировкой напряжения и тока

Характеристики DC-DC HW-083:

• Контроллер: XL4015E1
• Тип модуля: неизолированный понижающий модуль DC-DC
• Режим выпрямления: асинхронное
• Входное постоянное напряжение (DC): 8-36 В
• Выходное регулируемое напряжение (DC): 1,25-32 В
• Эффективность преобразования (КПД): ≤  96%
• Рекомендуемый рабочий ток: 4 А
• Максимальный регулируемый выходной ток: ≤5 А
• Выходная мощность: ≤ 75 Вт
• Частота переключения: 300 кГц
• Пульсация на выходе: 50 мВ

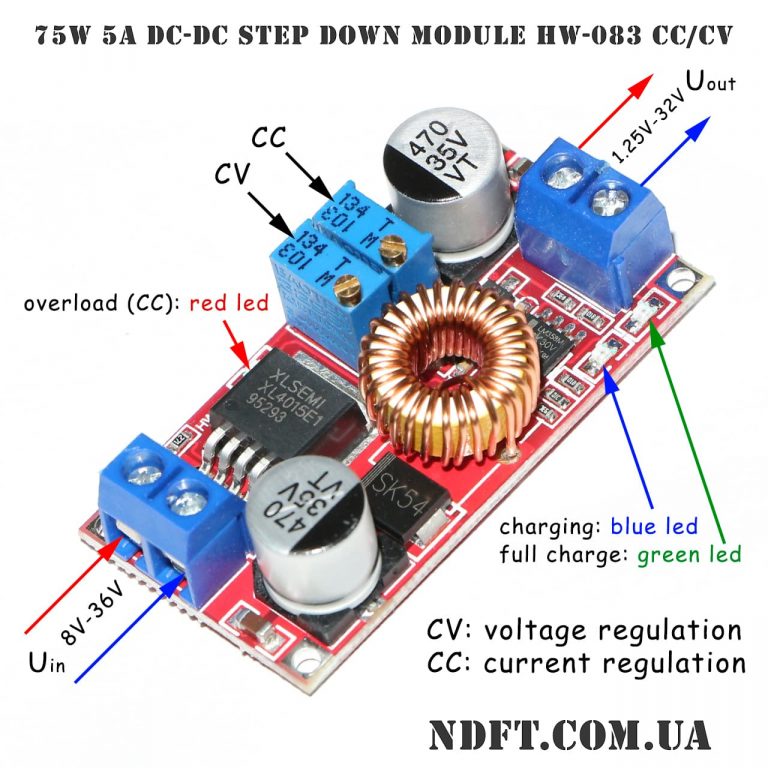

• Индикация:
  • красный вкл.: индикатор перегрузки (режим СС)
  • красный выкл.: нет перегрузки (режим СV)
  • зеленый: окончание зарядки или нет нагрузки
  • синий: процесс зарядки или подключена нагрузка
• Дополнительные функции:
  • внутреннее ограничение тока нагрузки
  • поддержка метода заряда аккумуляторных батарей CC/CV
• Функции защиты:
  • от короткого замыкания: есть
  • от перегрева: есть
  • от перегрузки по току: есть
  • от переполюсовки: нет (для АКБ использовать защитный диод)
• Рабочая температура: -40…+85°C
• Габаритные размеры (Д×Ш×В): 52×26×15 мм

Применение DC-DC HW-083:

• в понижающих модулях с защитой от перегрузки по току
• в схемах зарядного устройства литиевых аккумуляторов (Li-ion)
• использование как высокомощный светодиодный модуль постоянного тока
• использование в режиме постоянного тока или постоянного напряжения, с отображением выбранного режима индикаторами на плате

Примечание DC-DC HW-083:

• при длительном использовании при высоком напряжении и токе свыше 3 А, мощности выше 35 Вт необходимо дополнительное охлаждение в виде радиатора
• для заряда АКБ использовать защитный диод на выходе модуля
