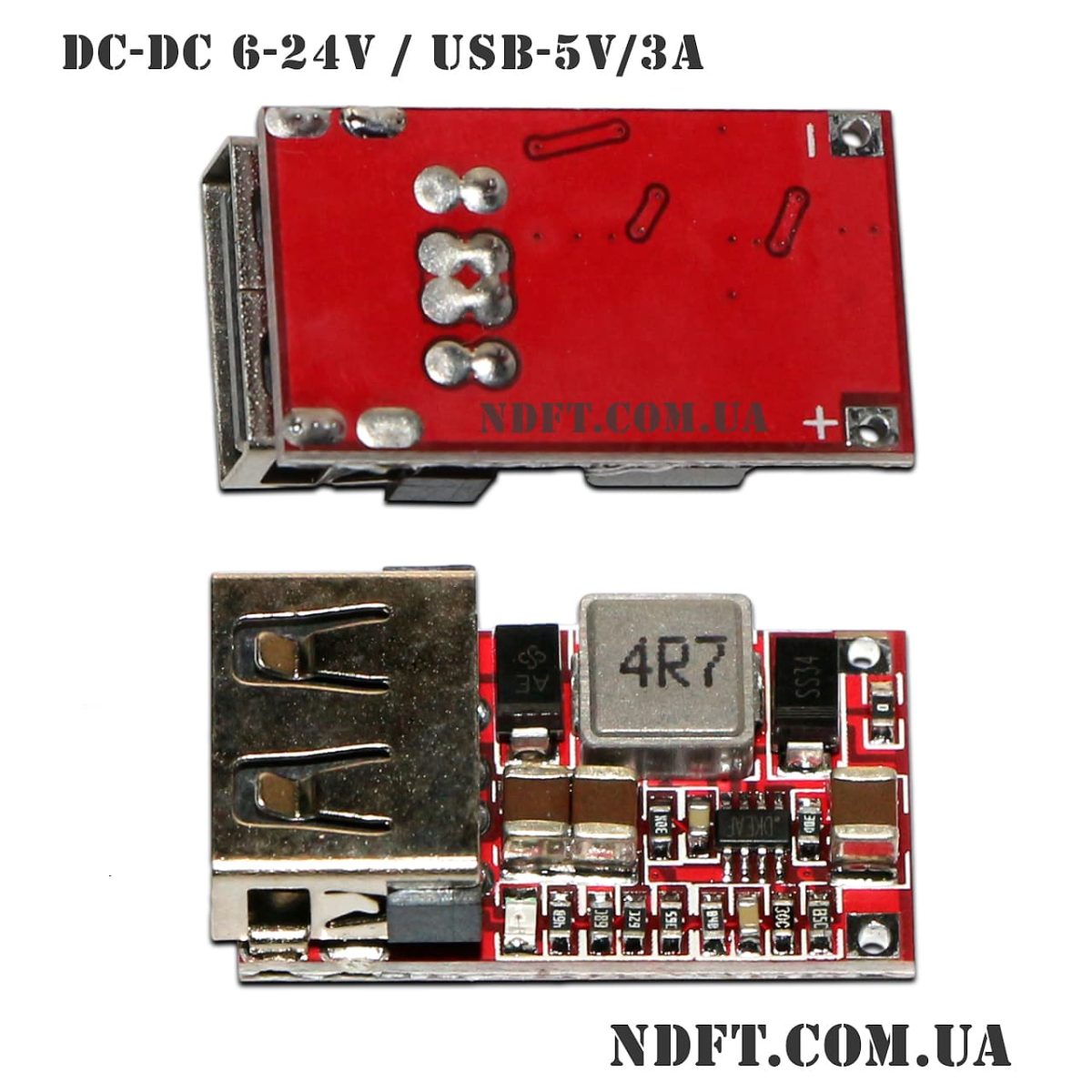

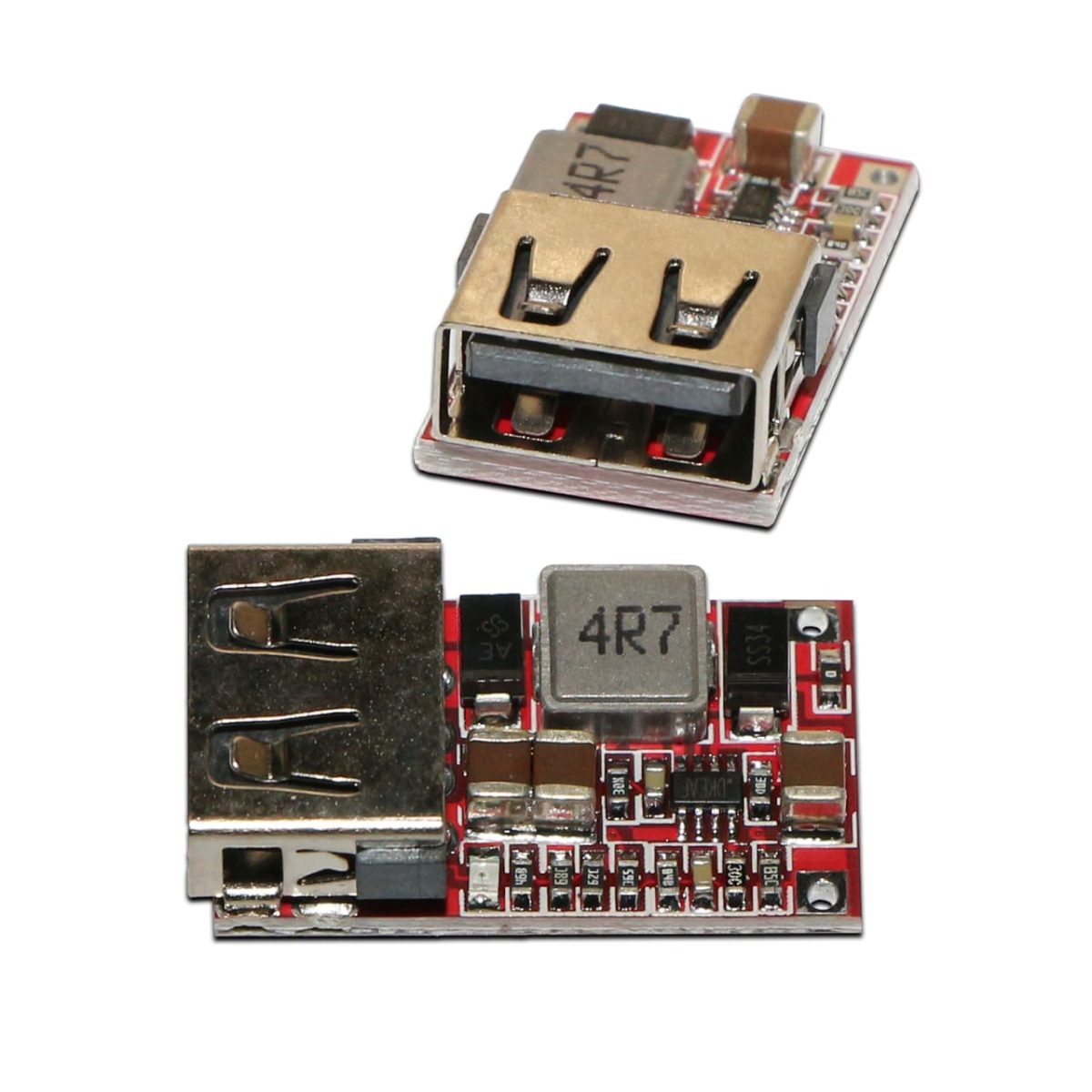

Данный DIY модуль DC-DC предназначен для получения пониженного напряжения на выходе в виде 5 В, при подаче на входе напряжения в диапазоне 6-24 В. На основе данного модуля возможно создавать всевозможные зарядные и питающие устройства, которые используют USB интерфейс.
На плате содержится светодиод, который сигнализирует о работе устройства.
На входе предусмотрена защита от неправильного подключения полюсов, что повышает надежность при установке и подключении.
На выходе также предусмотрена защита от короткого замыкания.
Применение DC-DC понижающего модуля 6-24V USB 5V/3A:
- использование в автомобилях для зарядки портативных устройств по USB
- USB зарядное устройство для телефонов, планшетов и других устройств
- DIY электронные устройства
Понижающий модуль DC-DC с 6-24 В на 5 В USB можно подключить наиболее популярными методами:
- от аккумуляторных батарей
- от солнечных батарей
- от кабеля автомобильного прикуривателя
- от кабеля зарядного для ноутбука
Рекомендуется при токе нагрузки свыше 1 А установить дополнительное охлаждение в виде радиатора, так как сам модуль имеет малые размеры и не может самостоятельно отводить большое количества тепла при больших токах.
Характеристики понижающего модуля DC-DC с 6-24 В на 5В/3А USB:
- Тип устройства: понижающий DC-DC
- Диапазон входного напряжения: 6…24 В
- Выходное напряжение: 5 В
- Рекомендуемый рабочий выходной ток: ≤2 А
- Максимальный выходной ток: 3 А
- Частота преобразования: 500 кГц
- КПД: ≤97 %
- Потребляемый ток в режиме покоя: ≤0,85 мА
- Диапазон рабочих температур: -40… 85°C
- Габаритные размеры: 27×15×9 мм
- Стабилизация напряжения: ±5 %
- Функции защиты:
- от переполюсовки на входе: да
- от короткого замыкания на выходе: да (кратковременно)
- Максимальная пульсация выходного напряжения: 10 мВ
Есть хорошая альтернатива данному модулю, особенно при использовании в автомобилях и на открытом воздухе DC-DC понижающий модуль 10-30V на 2xUSB 5V/2,1A (защита от пыли, влаги, ударов) или ANKER понижающий DC-DC 12-24V 30W USB QС3.0.
