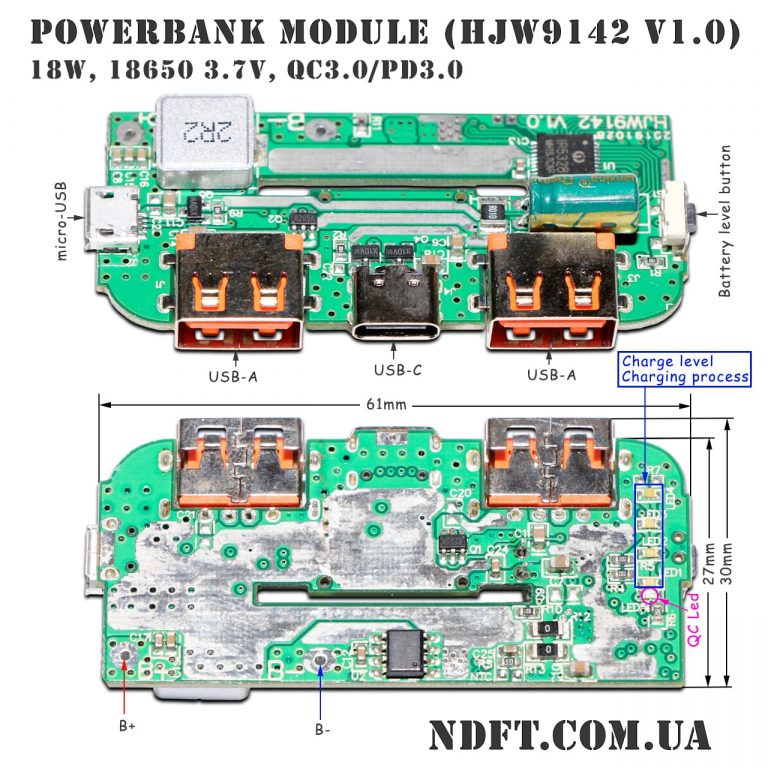

Модуль для сборки повербанка 18W Quick Charge QC3.0/PD3.0 на IP5328 (HJW9142 V1.0, 2xUSB-A, 1xMicro-USB, 1xUSB-C)

Модуль HJW9142 V1.0 (HJW9046 V1.0) представляет собой плату предназначенную для сборки повербанка из аккумуляторных батарей типа li-ion 4,2 В емкостью до 20000 мАч. На плате размещены разъемы, которые поддерживают режим быстрой зарядки Quick Charge QC3.0.

Технические характеристики HJW9046 V1.0:

• Маркировка: HJW9142 V1.0
• Аналог: HJW9046 V1.0
• Контроллер: IP5328
• Мощность PD3.0 (вход/выход): 18 Вт
• Протоколы зарядки:
  • QC2.0
  • QC3.0
  • PD30
  • APPL-2.4A
  • SS-2A
  • DCP1.5A
  • FCP-9-12V
  • MTK-PE
• Наличие портов:
  • USB type-C (вход/выход)
  • micro-USB (вход)
  • 2×USB type-A (выход)
• Индикаторы LED:
  • 4×LED — индикация уровня заряда аккумуляторов
  • 1×LED — индикатор быстрой зарядки (quick сharge)
• Рекомендуемая емкость: 10000…20000 мАч
• Тип поддерживаемых аккумуляторов: li-ion 4,2 В
• Кнопка проверки уровня заряда: есть
• Габаритные размеры (Д×Ш×В): 63×30×9 мм

Обратите внимание: для использования режима быстрой зарядки необходимо использовать качественный провод поддерживающий этот режим. Многие кабели зарядки изготовлены из двухжильного провода, поэтому не могут работать в этом режиме.

Подключение аккумуляторных батарей к плате HJW9142 V1.0 (HJW9046 V1.0) необходимо осуществлять к контактным площадкам B+ и B- с соблюдением полярности.

Комплект поставки состоит из одной платы модуля HJW9142 V1.0 (HJW9046 V1.0).
