LED индикатор заряда Li-ion 1S-8S 18650 (MH-DL18S)

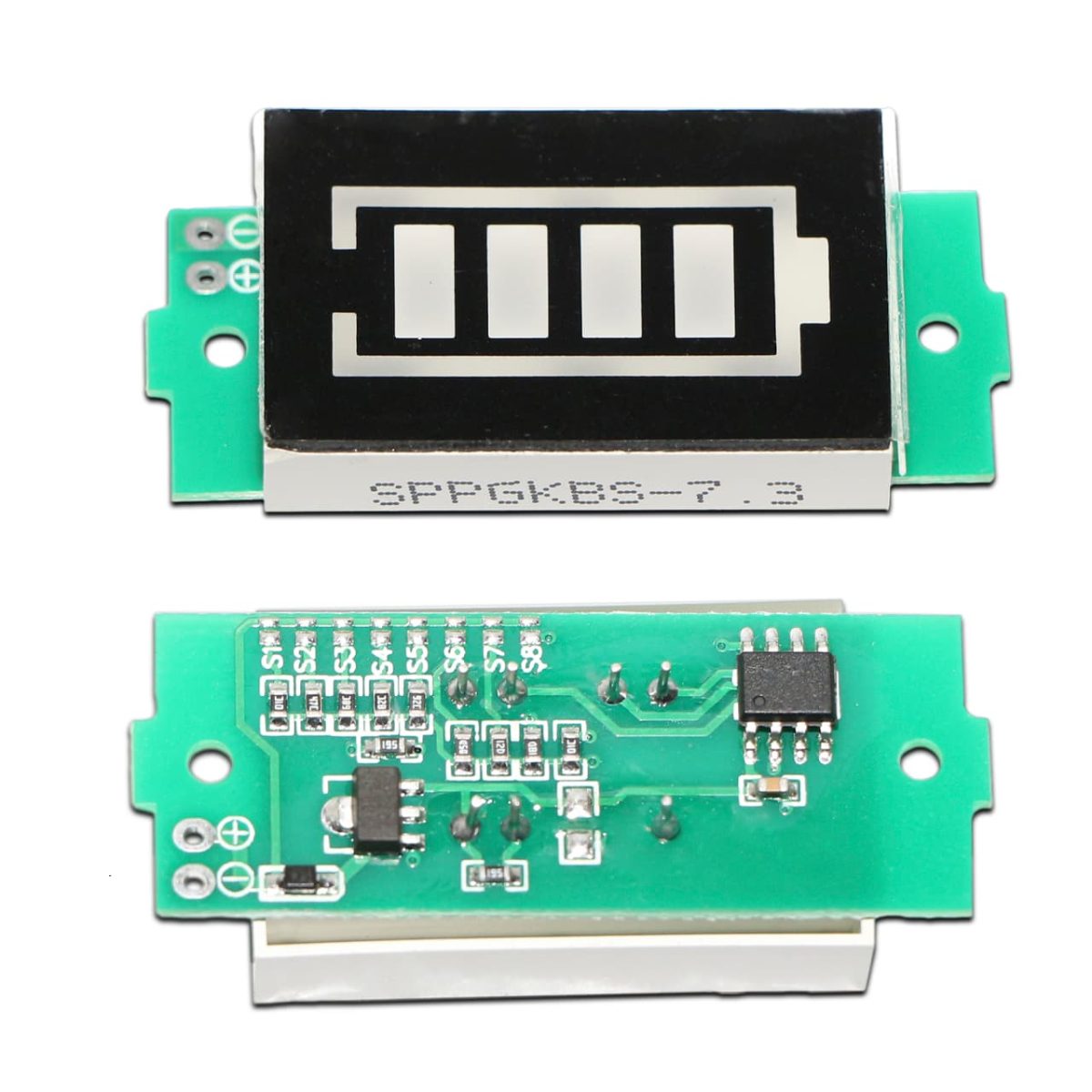

Подключение модуля MH-DL18S к аккумуляторной батарее осуществляется через контактные площадки «+» и «–», расположенные на плате. Модуль имеет защиту от переполюсовки. Устройство является универсальным для использования с Li-ion аккумуляторами.

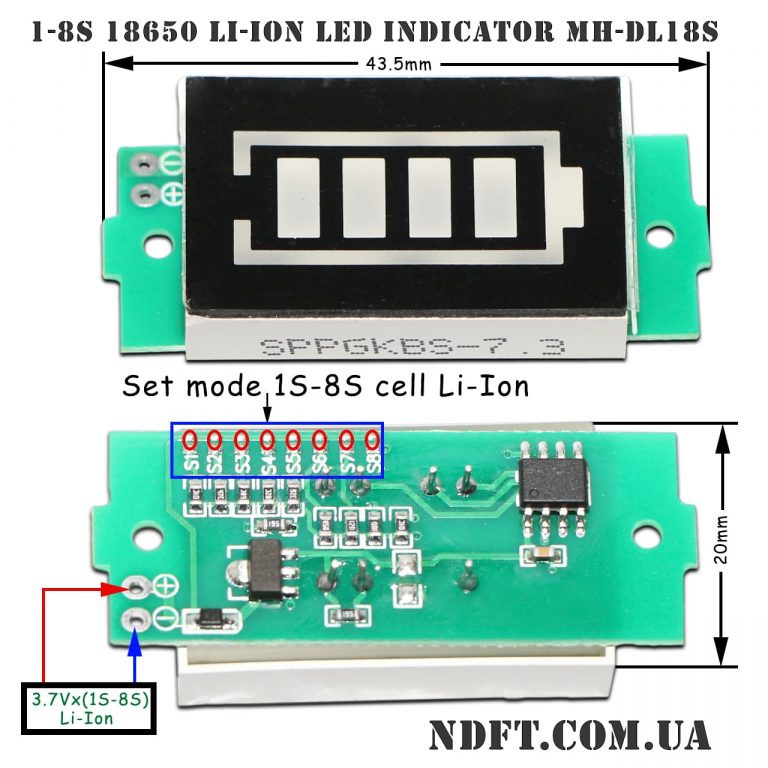

Плата модуля позволяет проводить индикацию уровня заряда Li-ion батарей от 1 до 8 последовательно соединенных элементов (1S-8S). На примере одной ячейки (1S) индикация полного заряда находится на уровне 4,2 В (100%), 3,66 В (50%) 2,5-3,0 В (0% разряд). При напряжении менее 2,5 В подсветка индикатора гаснет полностью. В зависимости от числа аккумуляторов и установленной перемычки на плате пороговые значения будут соответствующие и кратны числу элементов Li-ion. Перемычка устанавливается в одно положение, равное числу проверяемых аккумуляторных батарей (АКБ).

Ток потребления индикатора около 5 мА и не зависит от количества подсвечиваемых светодиодов, яркость индикатора уменьшается по мере загорания дополнительных светодиодов, тем самым поддерживается фиксированное энергопотребление модуля.

Индикатор при разряде АКБ имеет красное свечение вокруг параллельных полос уровня заряда.

Универсальный индикатор заряда MH-DL18S имеет транспортировочную пленку, после удаления которой наблюдается матовая поверхность корпуса.

Основные характеристики MH-DL18S:

• Маркировка: MH-DL18S (SPBKGS-10, SPPGKBS-7.3)
• Индикация уровня заряда для 1S:
  • без индикации: ≤2,5 В
  • красный цвет: 2,5…4,2 В
  • 1 зеленая полоса:  3,3…3,5 В (0…25%)
  • 2 зеленых полосы: 3,5…3,7 В (25…50%)
  • 3 зеленых полосы: 3,7…3,9 В (50…75%)
  • 4 зеленых полосы: 3,9…4,2 В (75…100%)
• Число ячеек АКБ Li-ion: 1…8
• Диапазон измеряемых напряжений: 2,5…34 В
• Ток потребления: ≤5 мА
• Габаритные размеры панели индикатора (Д×Ш×В): 31,3×20×6 мм
• Габаритные размеры модуля с платой (Д×Ш×В): 43,5×20×9,4 мм
