Что такое PD-триггер?
PD-триггер (Power Delivery Trigger) — это устройство, которое запрашивает у зарядного устройства или блока питания с USB Type-C нужное напряжение с помощью протокола USB Power Delivery (PD).
Стандартный USB Type-C адаптер по умолчанию выдает 5 В. Однако, если зарядное устройство поддерживает USB PD, оно может выдавать и другие напряжения (например, 9 В, 12 В, 15 В, 20 В). PD-триггер отправляет специальный цифровой запрос через линию CC (Configuration Channel), и если источник питания поддерживает запрашиваемое напряжение, он его подает или максимально поддерживаемое ниже запрашиваемого значения, иначе без поддержки PD2.0/3.0 по умолчанию будет 5 В.

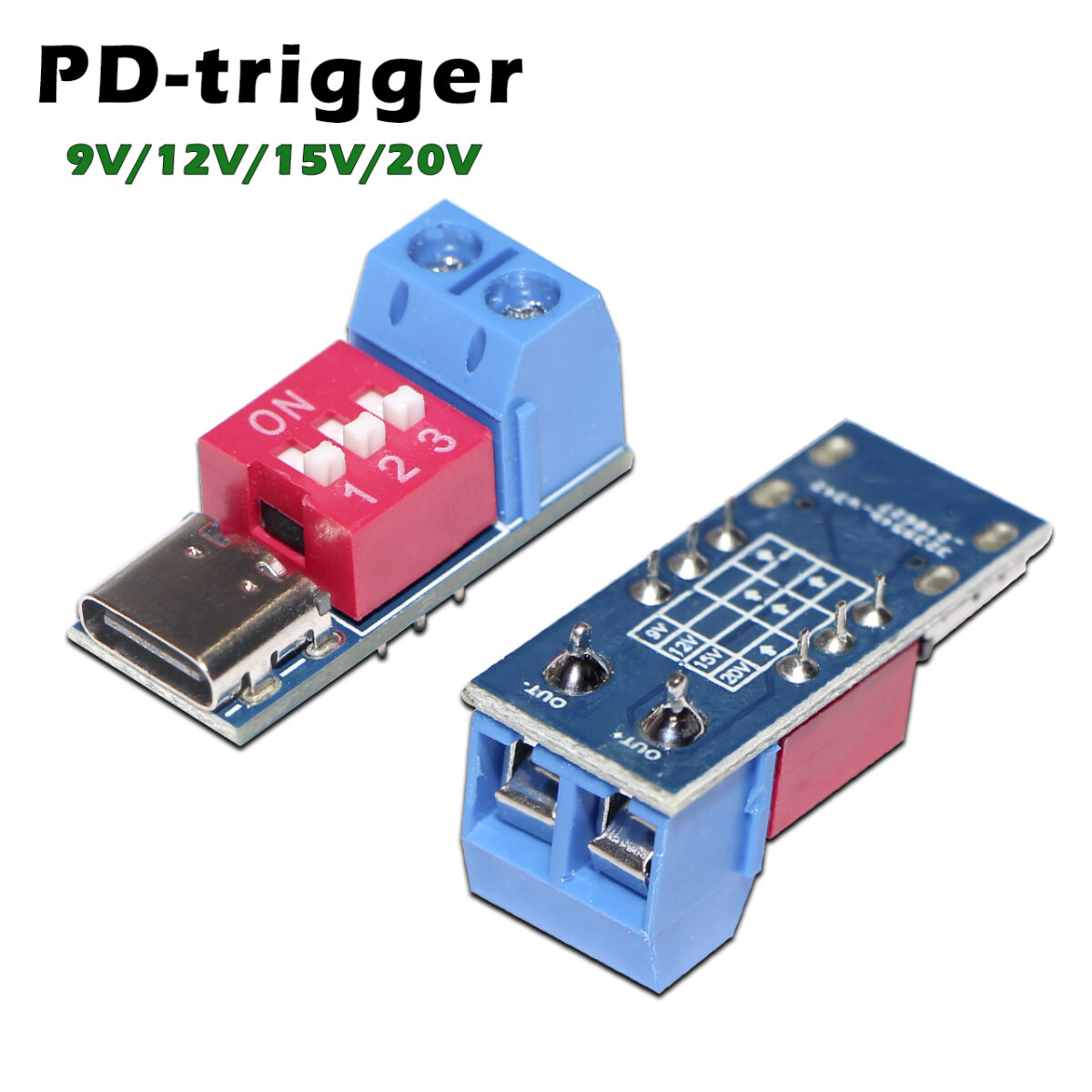

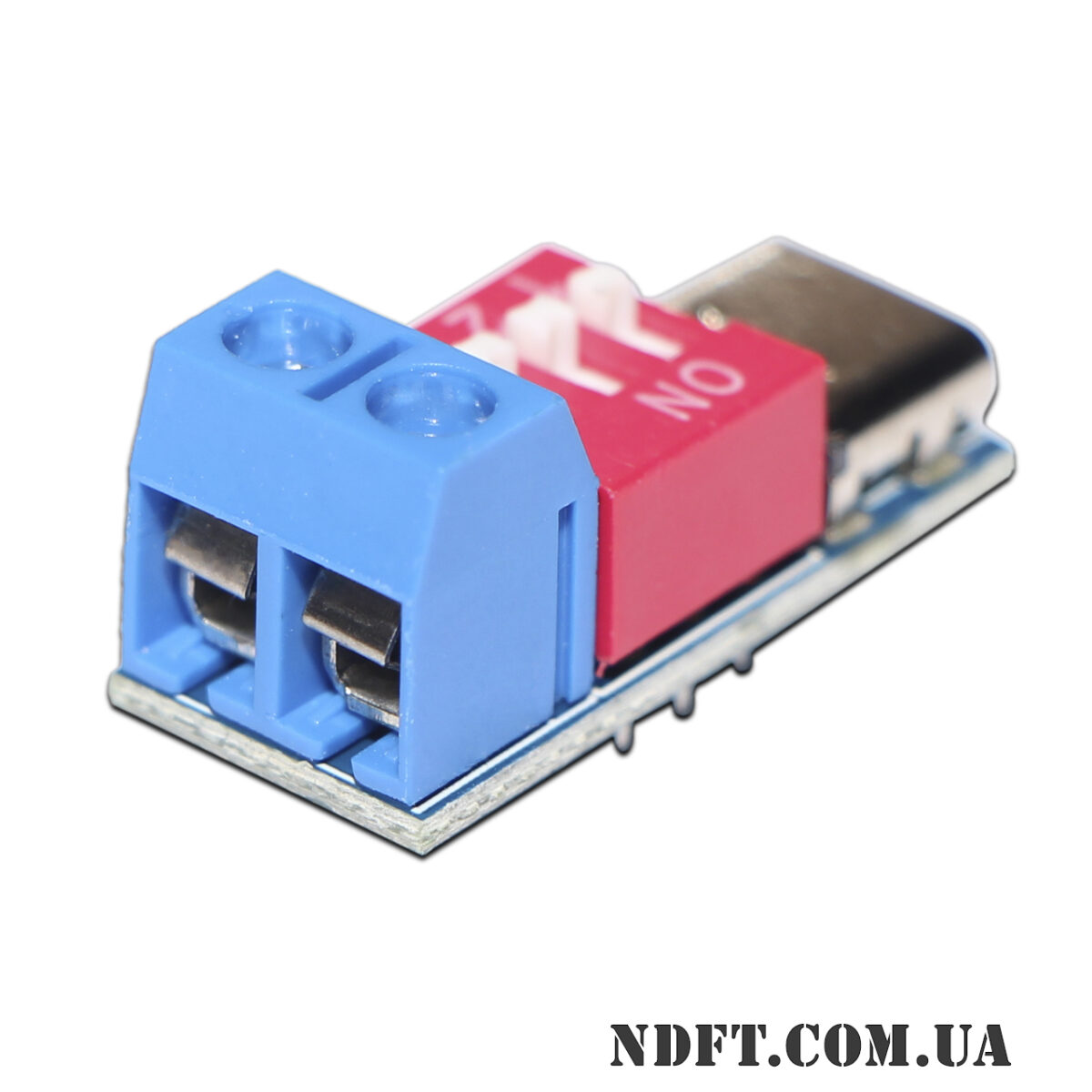

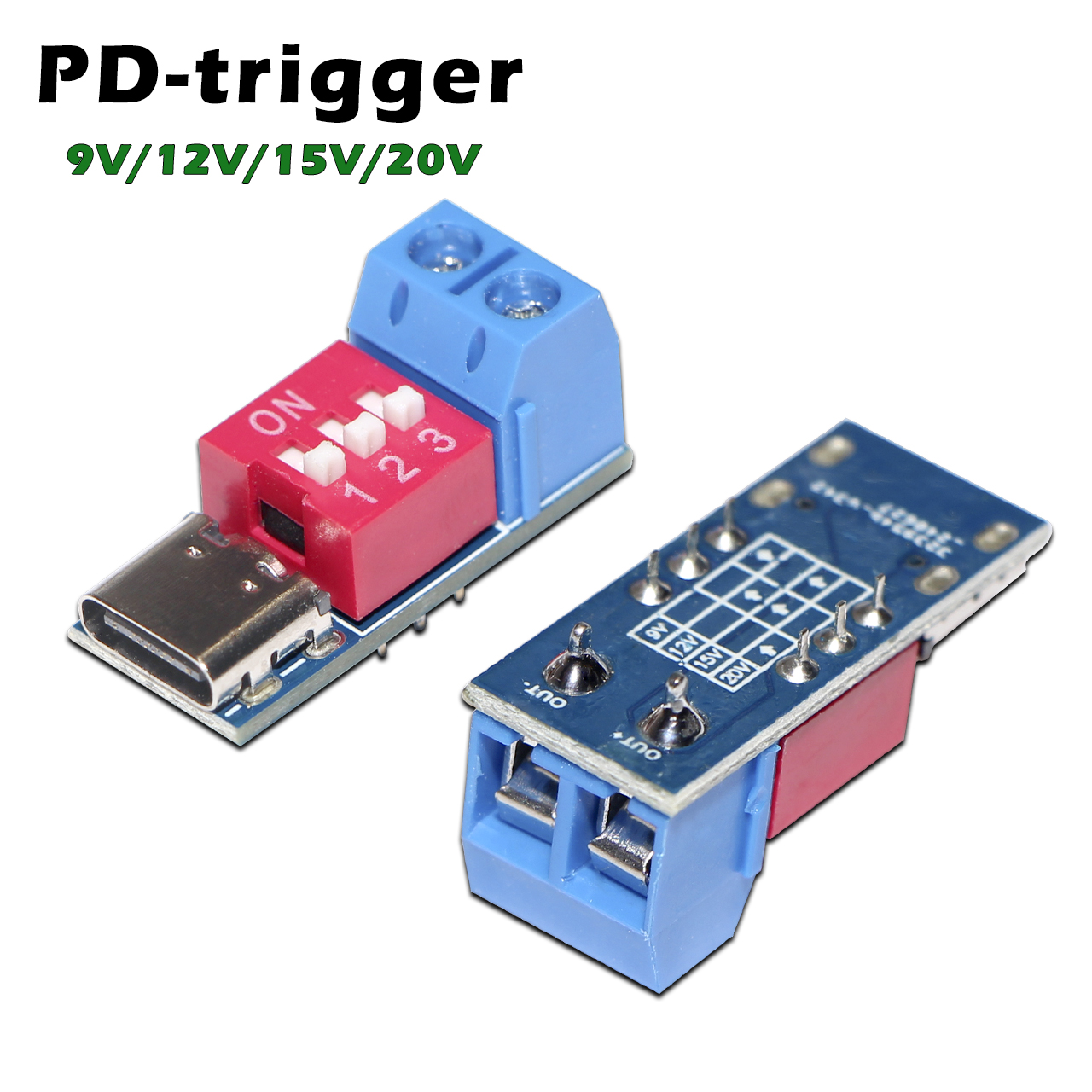

Данный модуль PD-триггера с переключателем 5V/9V/12V/15V/20V предназначен для работы с источниками питания, поддерживающими протокол USB Power Delivery (PD), обеспечивая удобное питание различных электронных устройств.
Дополнительная информация:
- Требуется совместимый блок питания – напряжение на выходе зависит от возможностей зарядного устройства.
- Модуль требует подключения к источнику, поддерживающему USB PD – без поддержки USB PD2.0/3.0 стандартное значение 5 В.
- Блоки питания и зарядные устройства с QC не подойдут для PD-триггера – разный механизм согласования напряжения.
- Без преобразования напряжения – модуль просто запрашивает нужное напряжение, но не понижает и не повышает его.
- Без защиты от перегрузки – используйте в пределах номинального тока вашего блока питания.
- Кабель имеет значение для выходного напряжения PD-триггера. Кабель USB для более 3А (15V/20V) должен содержать чип eMarker, который сообщает зарядке, что провод поддерживает ток 5A.
Характеристики устройства:
- Тип устройства: PD trigger
- Входное напряжение: 5V/9V/12V/15V/20V (зависит от источника питания)
- Выходное напряжение: 5V/9V/12V/15V/20V
- Максимальный выходной ток: ≤5A (зависит от источника питания)
- Поддержка протокола: USB PD 2.0/3.0
- Входной разъем: USB Type-C
- Выходной разъём: клеммный терминал 2pin
- Переключатель напряжения: есть (механический переключатель)
- Габаритные размеры (Д×Ш×В): 26×11×14 мм
Таблица выходных напряжений, в зависимости от переключателя
| Положение ON (⇑ вверх) | 1 | 2 | 3 |
| 5V | ❌ | ❌ | ❌ |
| 9V | ✅ | ❌ | ❌ |
| 12V | ❌ | ✅ | ❌ |
| 15V | ✅ | ✅ | ❌ |
| 20V | ❌ | ❌ | ✅ |
PD-триггер USB type-C с переключателем имеет следующие особенности:
- Ручной выбор напряжения – с помощью переключателя можно установить желаемый уровень выходного напряжения.
- Совместимость с PD-зарядками – подходит для адаптеров питания с поддержкой USB PD 2.0/3.0.
- Компактные размеры – удобен для встраивания в проекты или использования в лаборатории.
- Широкий диапазон выходного напряжения – 5V, 9V, 12V, 15V, 20V (в зависимости от возможностей источника питания).
- Простота подключения – питание подается через разъем USB Type-C, выходное напряжение доступно на контактных площадках.
Применение:
- Питание микроконтроллеров Arduino, ESP8266, ESP32, Raspberry Pi
- Питание роутеров, светодиодных лент, ноутбуков
- Питание DC-DC преобразователей
- Запуск и тестирование электроники от PD-зарядных устройств
- Использование в DIY-проектах и лабораторных экспериментах
- Замена нескольких отдельных адаптеров на разное напряжение одним модулем
