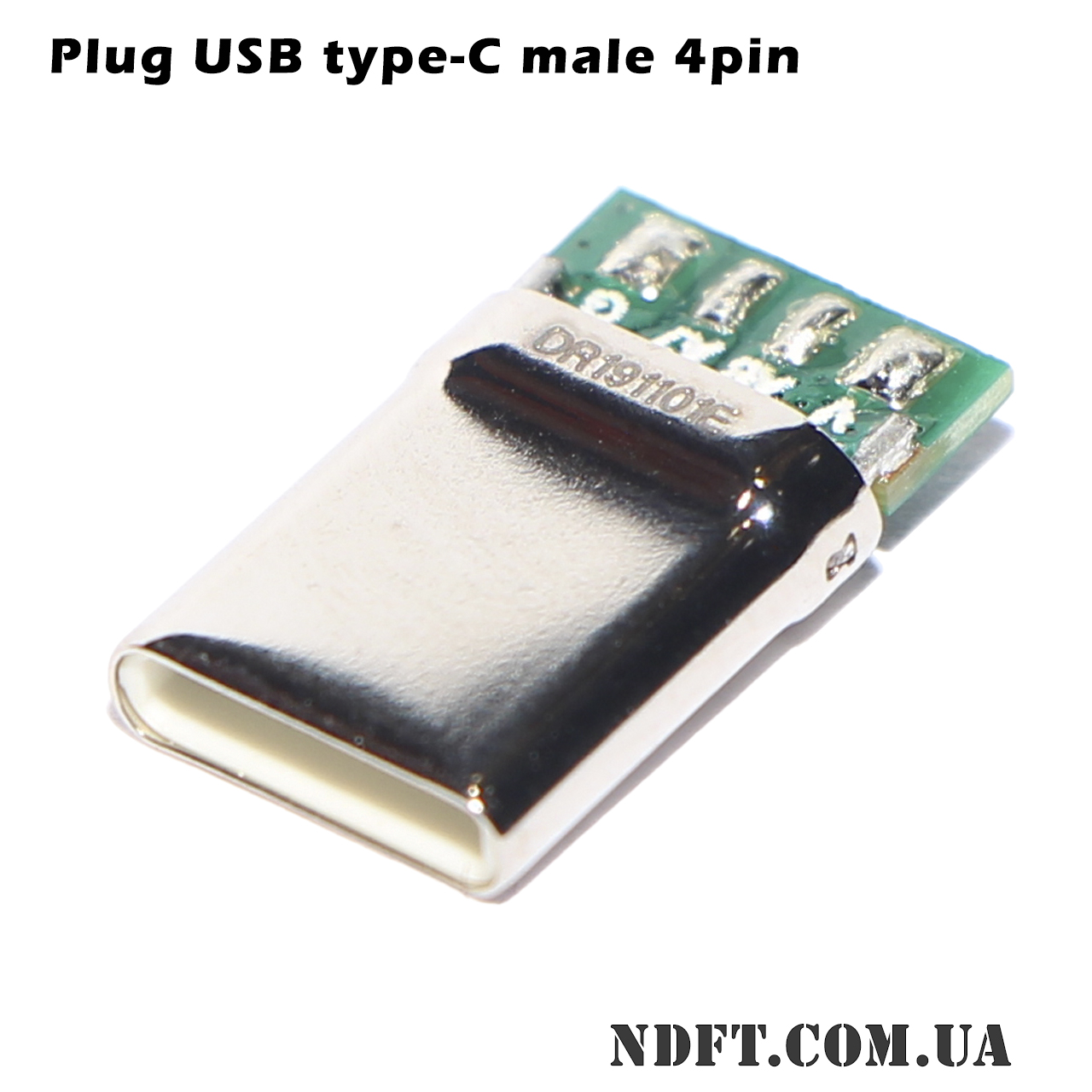

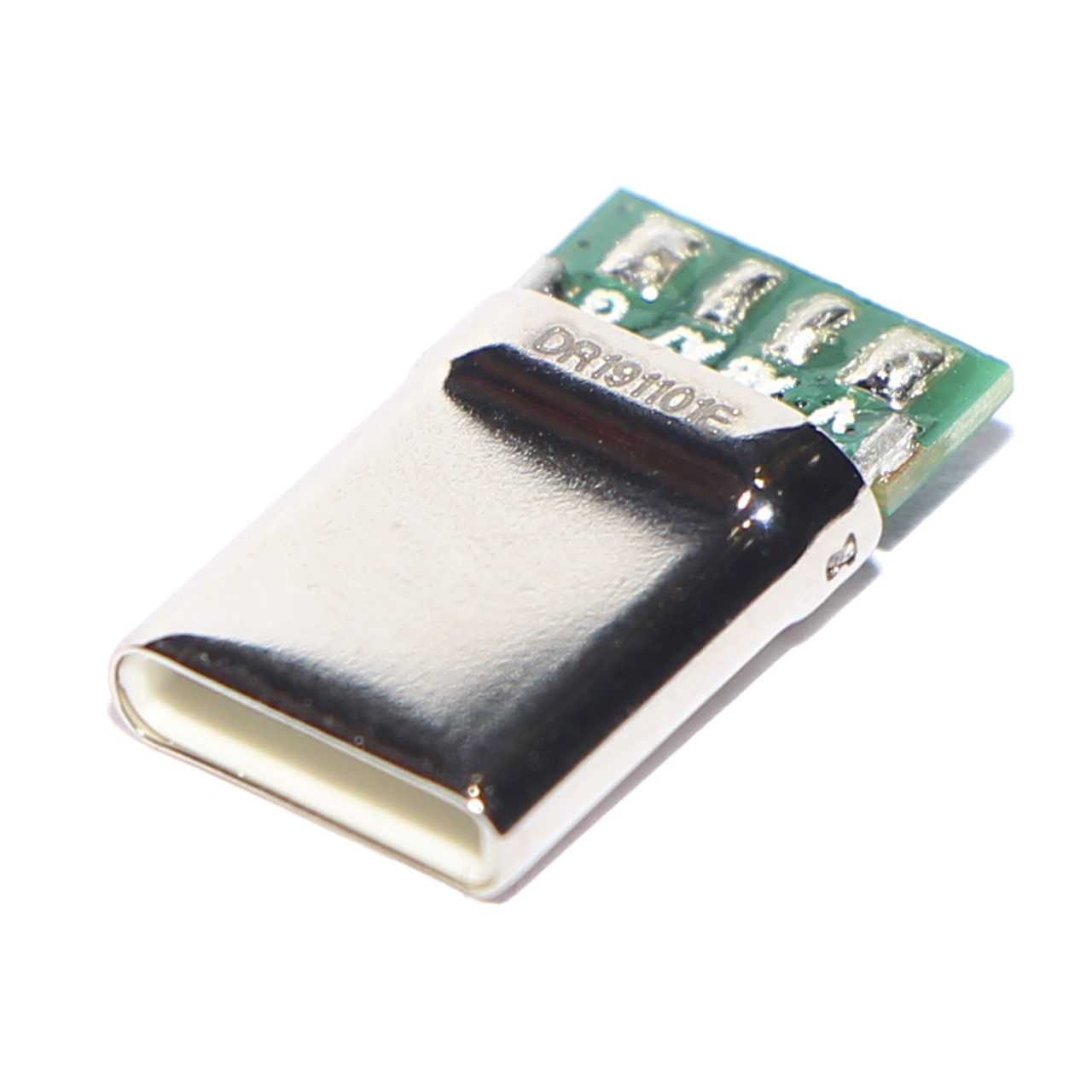

Штекер DR191101E USB type-C (male) без корпуса используется для ремонта вышедших из строя кабелей, шнуров зарядки и синхронизации различных устройств между собой, а также для изготовления нового кабеля для передачи данных и зарядки с разъёмом USB-A (male 4pin) на входе и USB-C (male 4pin) на выходе.
Основное применение данный тип штекера USB type-C (male) без корпуса получил в устройствах, где требуется минимальная масса изделия и простота подключения, гидро- и электроизоляция внешних контактов осуществляется с помощью термоклея или термоусадочной трубки.
Установка штекера под пайку четырёх-жильного провода осуществляется с интерфейса USB-A 4pin, если необходимо подать только питание от какого-либо источника, то оно подаётся на соответствующие контакты разъёма «G» и «V».
Для создание двухстороннего кабеля USB-С/USB-С необходимо применять 5-пиновый интерфейс с дополнительной линией CC (Communication).
Характеристики штекера DR191101E USB type-C (male):
- Маркировка: DR191101E (DEREN191101E)
- Входной разъем штекера: USB type-C (male/папа)
- Выходной разъем штекера: 4pin
- Вес: ≈1 г
- Габаритные размеры (Д×Ш×В): 14,4×8,5×3,3 мм
- Страна производства: Китай

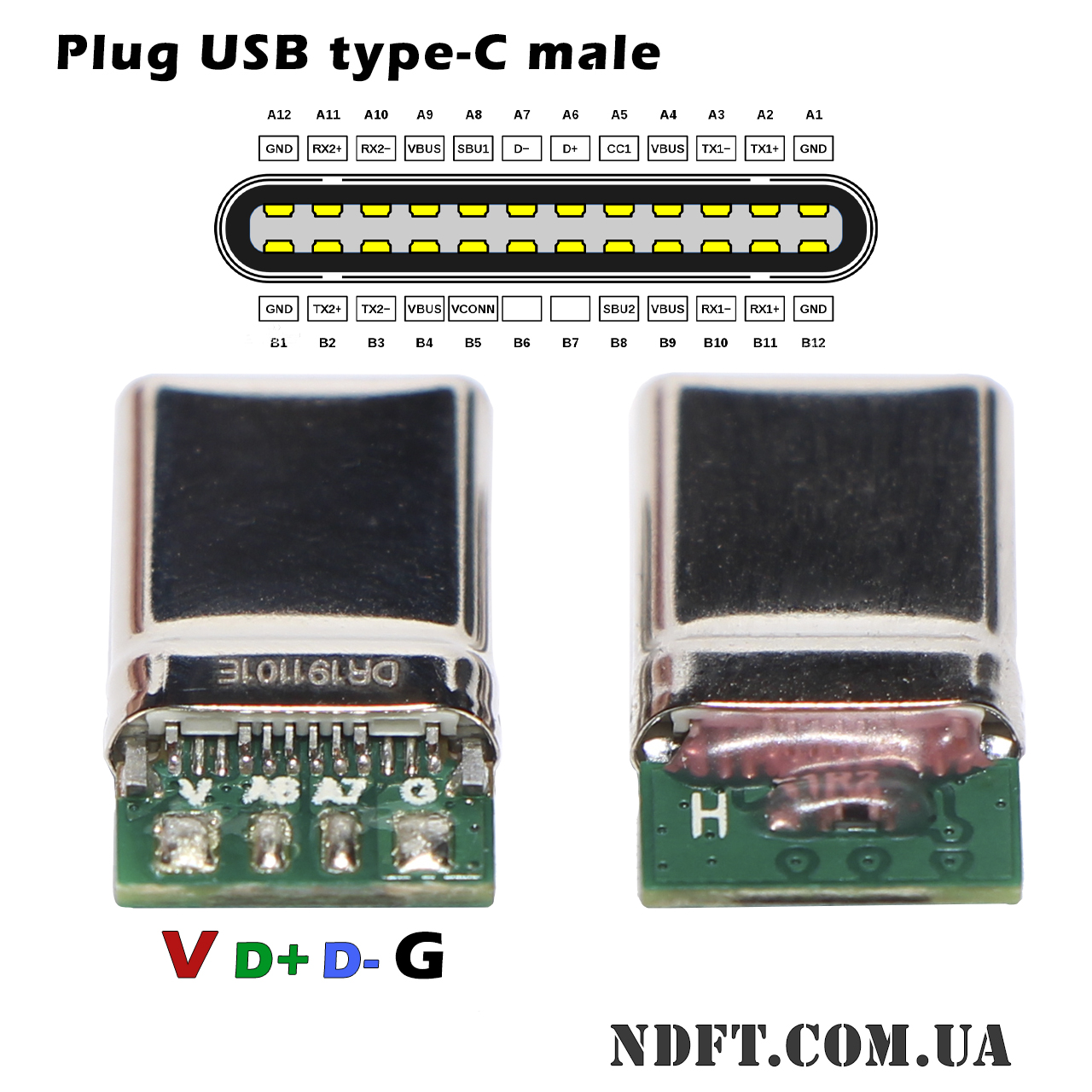

Назначение контактных площадок на плате штекера DR191101E USB type-C (male):
- G (GND): «−» питания A1, A12, B1, B12
- V (VBUS): «+» питания A4, A9, B4, B9
- D+: «+» передача данных (Data+) A6
- D−: «−» передача данных (Data−) A7
