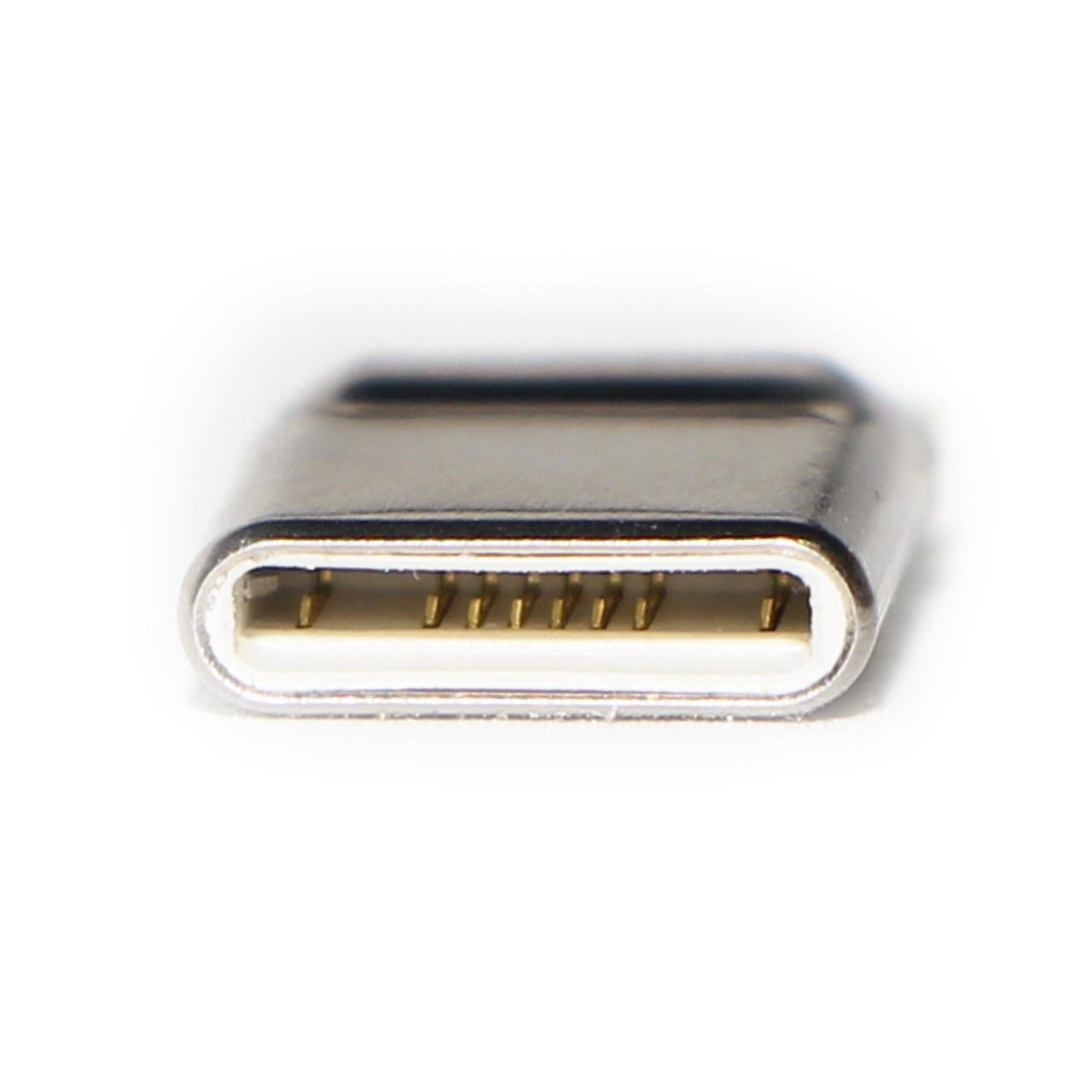

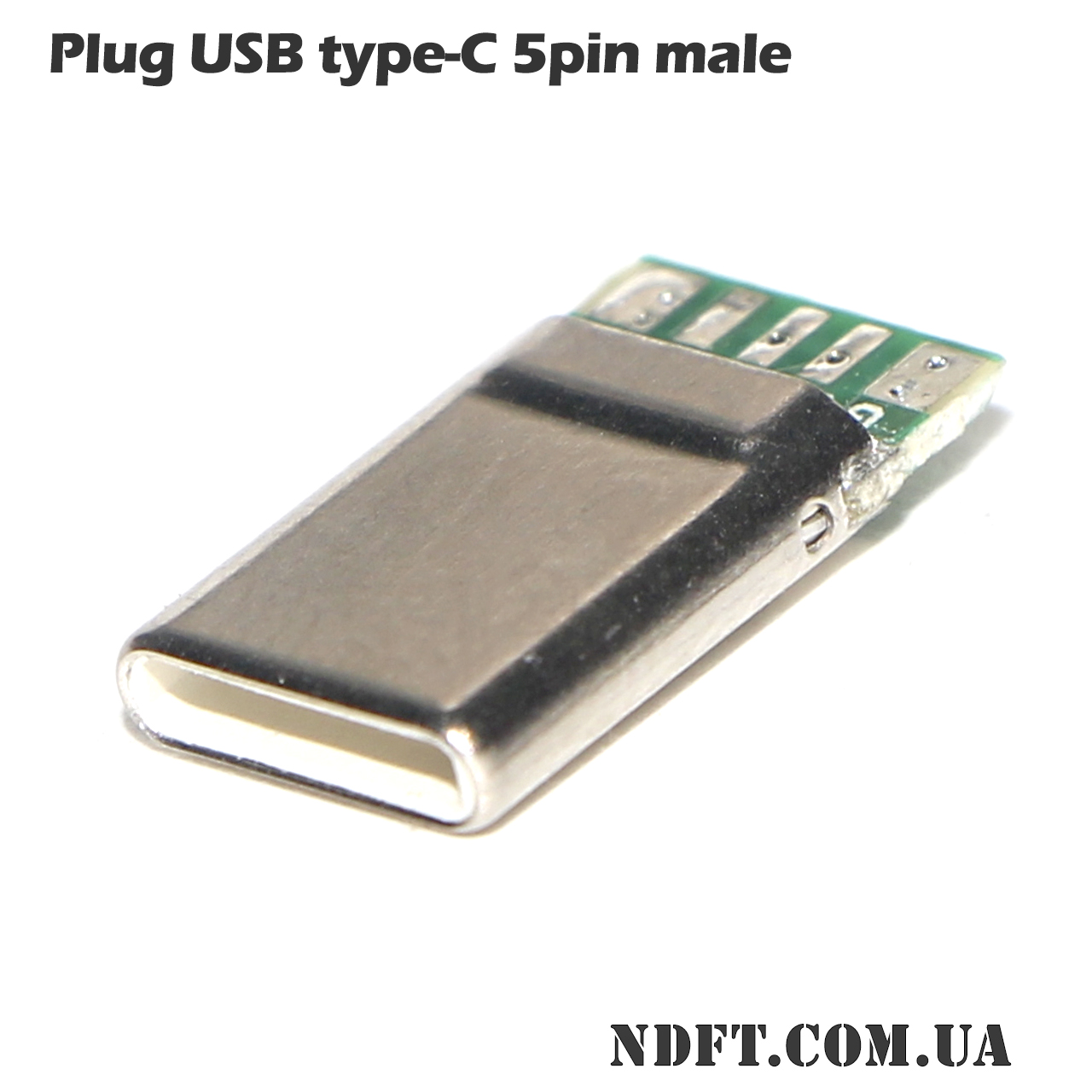

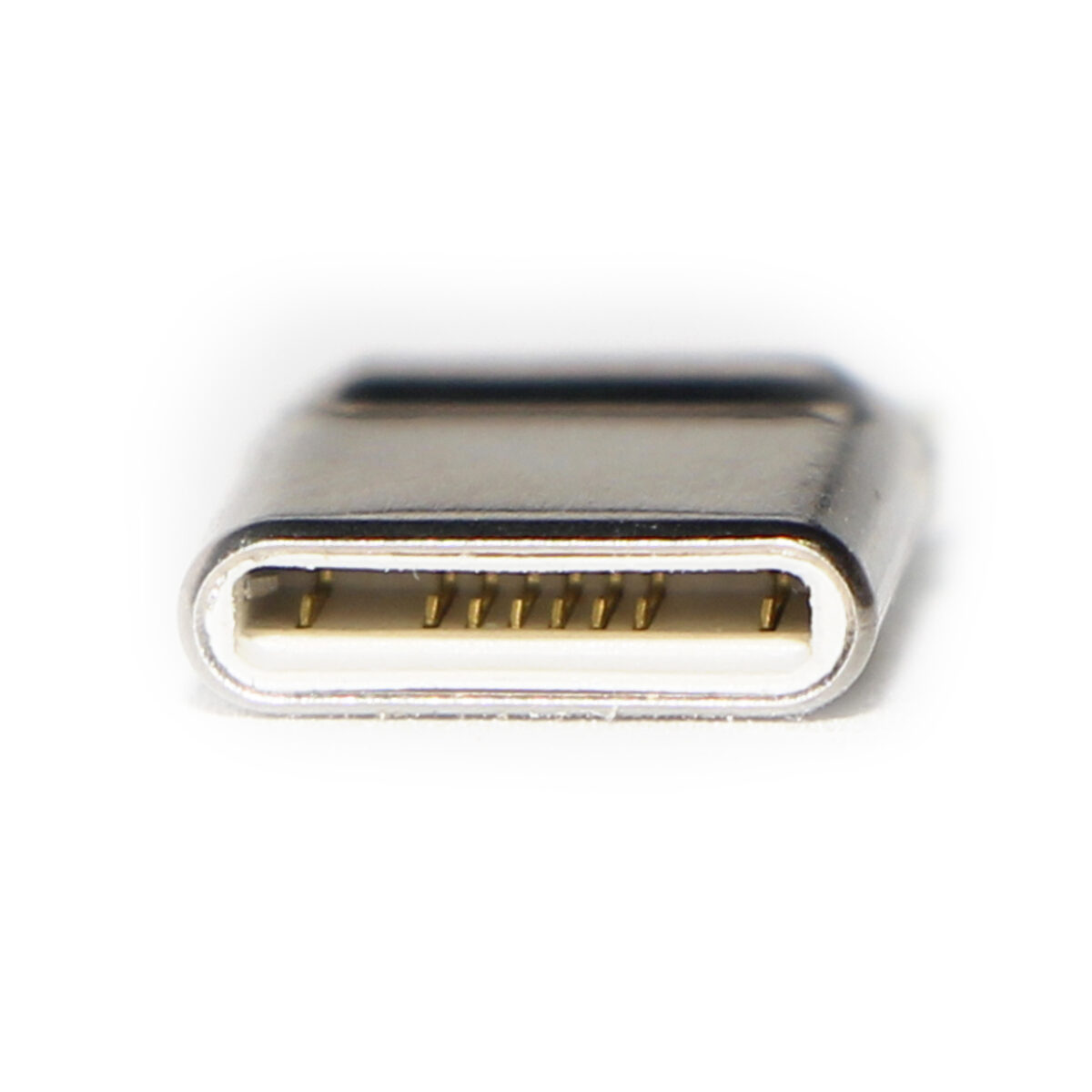

Штекер USB type-C 5pin CC (male) без корпуса используется для ремонта вышедших из строя кабелей, шнуров зарядки и синхронизации различных устройств между собой, а также для изготовления нового кабеля для передачи данных и зарядки.
Основное применение данный тип штекера USB type-C 5pin (male) без корпуса получил в устройствах, где требуется минимальная масса изделия и простота подключения, гидро- и электроизоляция внешних контактов осуществляется с помощью термоклея или термоусадочной трубки.
Штекер поддерживает только интерфейс USB 2.0 и не предназначен для передачи данных по стандартам USB 3.0 / 3.1 / 3.2.
Для подключения к интерфейсу USB-A используется четырёхжильный провод без задействования линии CC, если требуется только подача питания — подключаются контакты G и V.
Для создания двустороннего кабеля USB-C / USB-C применяется 5-пиновая схема подключения с использованием дополнительной линии CC (Configuration Channel / Communication).
На плате штекера установлен фильтрующий конденсатор для подавления высокочастотных помех и повышения стабильности питания.
Разъём поддерживает стандартную зарядку и передачу данных по интерфейсу USB 2.0. Не предназначен для высокоскоростных режимов USB 3.x, Thunderbolt и расширенных режимов USB Power Delivery без дополнительной электронной схемы согласования.
Характеристики штекера USB-C 5pin CC (male):
- Маркировка контактов: G D+ D- CC V
- Входной разъем штекера: USB type-C (male/папа)
- Выходной разъем штекера: 4pin
- Габаритные размеры (Д×Ш×В): 14,3×8,4×3,0 мм
- Страна производства: Китай
- Вес: ≈0.6 г

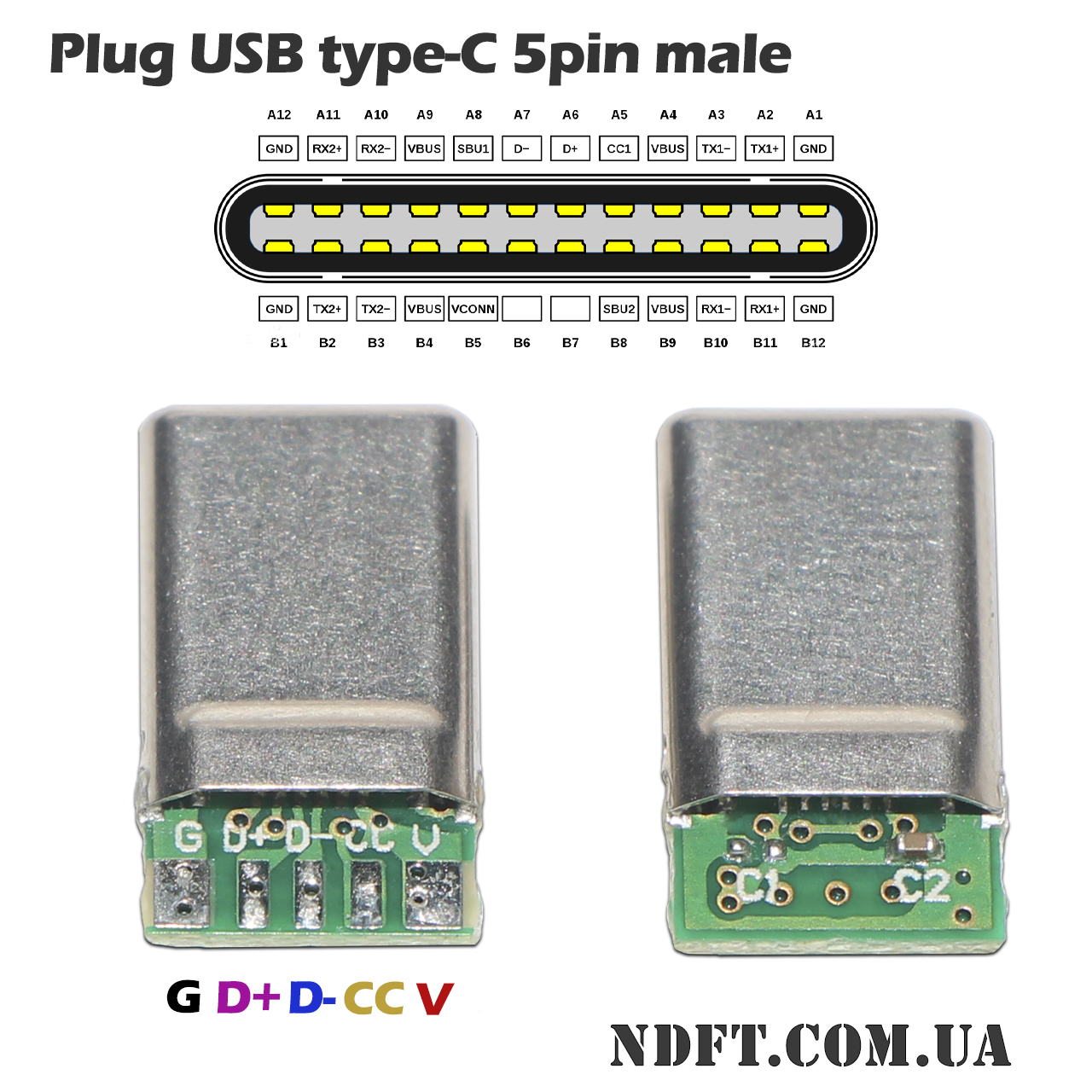

Назначение контактных площадок на плате штекера DR191101E USB type-C (male):
- G (GND): «−» питания A1, A12, B1, B12
- V (VBUS): «+» питания A4, A9, B4, B9
- CC: линия CC1 (Configuration Channel / Communication)
- D+: «+» передача данных (Data+) A6
- D−: «−» передача данных (Data−) A7
