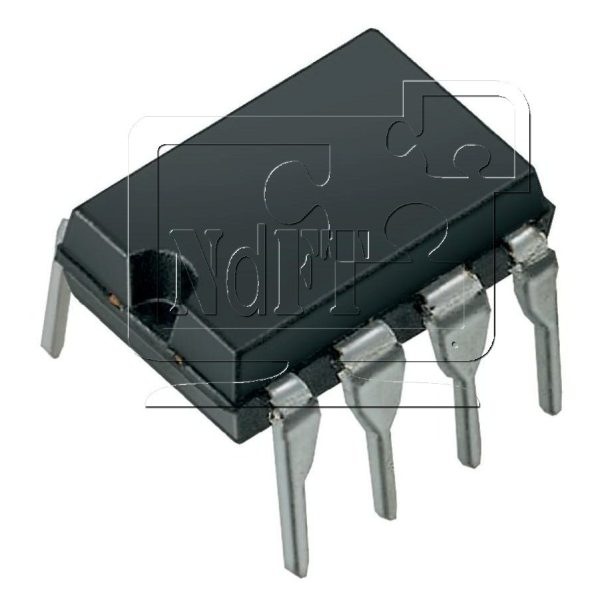

SG5841JDZ SG5841DZ DIP8 — ШИМ контроллер

SG5841JDZ SG5841DZ высокоинтегрированные ШИМ-контроллеры серии SG5841 / J предоставляют несколько функций для повышения производительности преобразователей с обратной связью. Чтобы минимизировать энергопотребление в режиме ожидания, запатентованная функция зеленого режима обеспечивает модуляцию времени выключения, чтобы непрерывно уменьшать частоту переключения в условиях малой нагрузки. Эта функция зеленого режима позволяет блоку питания соответствовать международным требованиям по энергосбережению. Для дальнейшего снижения энергопотребления SG5841 / J производится с использованием процесса BiCMOS. Это допускает низкий пусковой ток, около 14 мкА, и рабочий ток всего 4 мА. В результате можно использовать большое сопротивление при запуске. Встроенная синхронная компенсация наклона обеспечивает стабильное управление в режиме пикового тока. Запатентованный внутренний пилообразный ограничитель мощности обеспечивает постоянный предел выходной мощности в широком диапазоне входных напряжений переменного тока, от 90 В до 264 В переменного тока. SG5841 / J обеспечивает много защит. В дополнение к циклическому ограничению тока, внутренняя схема защиты с разомкнутым контуром обеспечивает безопасность в случае возникновения разрыва или короткого замыкания на выходе. Выход ШИМ отключен, пока VDD не опустится ниже нижнего предела UVLO, затем контроллер перезапустится. Для защиты от перегрева можно использовать внешний термистор NTC. SG5841 / J доступен в 8-контактном корпусе DIP или SOP.

Особенности SG5841JDZ SG5841DZ:

• ШИМ-контроллер Green-Mode
• Низкий пусковой ток: 14 мкА
• Низкий рабочий ток: 4 мА
• Программируемая частота ШИМ с перескоком
• Управление в режиме пикового тока
• Циклическое ограничение тока
• Синхронизированная наклонная компенсация
• Постоянный предел выходной мощности
• Общий выход полюса с мягким приводом
• Зажим перенапряжения VDD
• Программируемая защита от перегрева (OTP)
• Внутренняя защита разомкнутого контура
• Блокировка пониженного напряжения VDD (UVLO)
• Максимальное напряжение на выходе: 18 В

Применение SG5841JDZ SG5841DZ:
Универсальные, импульсные, блоки питания и преобразователи мощности с обратной связью, в том числе:

• Адаптеры питания
• Open-Frame SMPS
