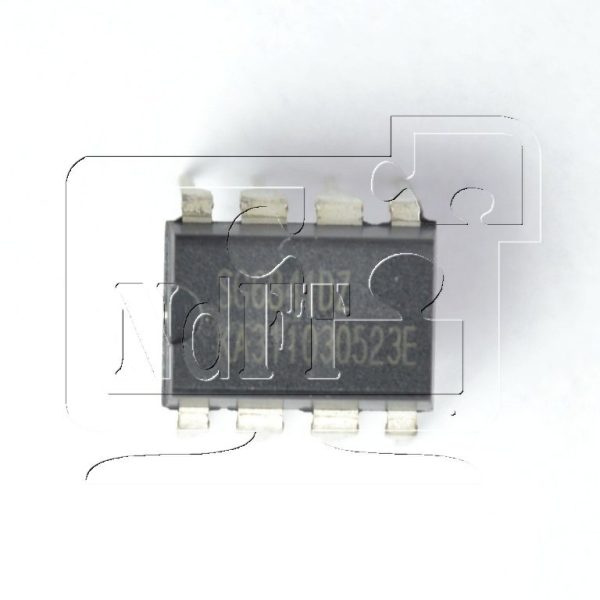

SG6841DZ SG6841D (DIP8) — ШИМ контроллер

SG6841 серия — это высокоинтегральные ШИМ-контроллеры, предусмотрено несколько функций для повышения производительности маломощных обратноходовых преобразователей. Чтобы свести к минимуму энергопотребление в режиме ожидания, собственные зеленые функции обеспечивают линейное уменьшение частоты переключения при малой нагрузке. Этот зеленый режим помогает источнику питания легко отвечают требованиям энергосбережения. Благодаря процессу BiCMOS, пусковой и рабочий ток снижается до 30 мA и 3 мА соответственно для повышения эффективности преобразования энергии. Большие пусковые сопротивления могут быть использованы для дальнейшего энергосбережения. Встроенный синхронный компенсатор наклона обеспечивает стабильность в режиме управления пиковых токов. Собственная внутренняя компенсация обеспечивает постоянную мощность для переменного тока напряжением от 90 до 264 В.
SG6841 предоставляет множество функций защиты. Токовое ограничение от пика к пику обеспечивает постоянный выходной ток при коротком замыкании. Если происходит короткое замыкание или перегрузка, SG6841 выключается и ожидает высокий уровень напряжения на выводе FB. Выход затвора фиксируется на 1 8В для защиты мощного МОП от перегрузки по току. Возможна установка внешнего термистора для отслеживания температуры и защиты от перегрева. SG6841 доступны в 8-выводном DIP и SO корпусе.

Особенности:

• «Зеленый» режим PWM
• Низкий пусковой ток 30 мA
• Низкий рабочий ток 3 мА
• Гашение переходных процессов
• Встроенный синхронный компенсатор
• Ограничение по мощности для использования в универсальных источниках питания
• Токовый режим работы
• Циклическое ограничение тока
• Защита от понижения напряжения (UVLO)
• Программируемая частота ШИМ
• Максимальное напряжение выходных ключей зафиксировано на 18 В
• Программируемая защита от перегрева
• Для построения источника питания нужно всего несколько внешних компонентов и недорогое решение
