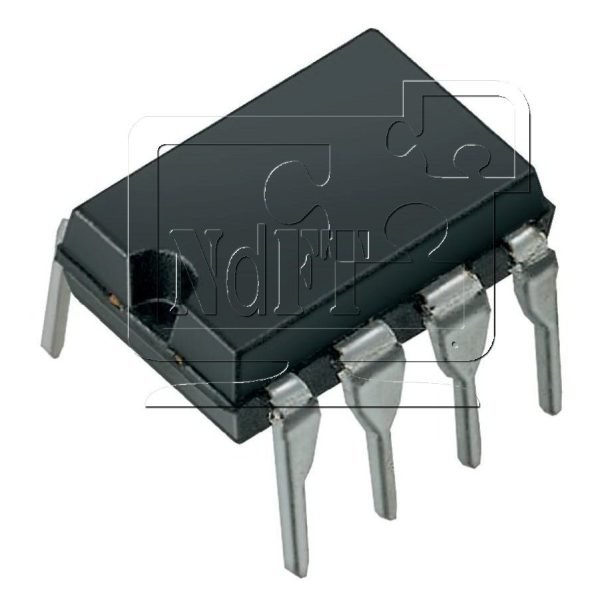

ШИМ контроллер SG6846CDZ SG6846DZ DIP8

69.01 грн

53.69 грн
60.44 грн
69.01 грн

Под заказ

Купить в один клик

Описание

SG6846CDZ – высокоинтегрированный ШИМ-контроллер серии SG6846 предоставляет несколько функций для повышения производительности преобразователей с обратной связью. Чтобы минимизировать энергопотребление в режиме ожидания, запатентованная функция зеленого режима обеспечивает модуляцию времени выключения, чтобы непрерывно уменьшать частоту переключения в условиях малой нагрузки. В условиях нулевой нагрузки источник питания переходит в пакетный режим. Это полностью отключает выход ШИМ. Выход перезапускается непосредственно перед тем, как напряжение питания падает ниже нижнего предела UVLO. Эта функция зеленого режима позволяет источникам питания легко соответствовать международным требованиям по энергосбережению. SG6846 специально разработан для SMPS с выходным током. Он встроен в двухуровневую функцию OCP. Помимо циклического ограничения тока, если ток переключения превышает 2/3 порогового значения пикового тока в течение времени задержки, будет активирована защита от перегрузки по току, так что SG6846 будет полностью отключен. Другие функции защиты включают в себя: защиту от перенапряжения на входе, переменного тока с гистерезисом и защиту от перенапряжения VDD. Для защиты от перегрева можно использовать внешний термистор NTC для измерения температуры окружающей среды. Когда активируются OCP, VDD OVP или OTP, для фиксации контроллера используется внутренняя схема замыкания. Замыкание будет сброшено при отключении питания VDD. Другие особенности этого контроллера включают в себя: Встроенную синхронизированную компенсацию наклона, собственную внутреннюю компенсацию для постоянного ограничения выходной мощности в универсальном диапазоне входного переменного тока. Кроме того, выход затвора ограничен на 18 В, чтобы защитить внешний полевой МОП-транзистор от повреждения перенапряжением. Контроллеры серии SG6846 доступны в 8-контактном корпусе DIP и SO.
Особенности:
• Двухуровневый OCP с задержкой 96 мс
• Работа в режиме пикового тока с циклическим ограничением тока ШИМ-частота непрерывно уменьшается с импульсным режимом при малых нагрузках. Низкий пусковой ток (8 мкА)
• Низкий рабочий ток (3,7 мА)
• Защита от перенапряжения VDD (OVP)
• Защита от переменного тока на входе с гистерезисом
• Программируемая защита от перегрева (OTP)
• Постоянный предел мощности в универсальном диапазоне переменного тока
• Внутренняя схема защелки для OTP, OVP, OCP
• Очень мало внешних компонентов
Применение
• Импульсные источники питания общего назначения и преобразователи мощности с обратной связью, в том числе:
• Адаптеры питания
• Открытая структура SMPS
• Специально подходит для SMPS с выходом импульсного тока, например, для принтеров, сканеров, райверов двигателей и т. д.
