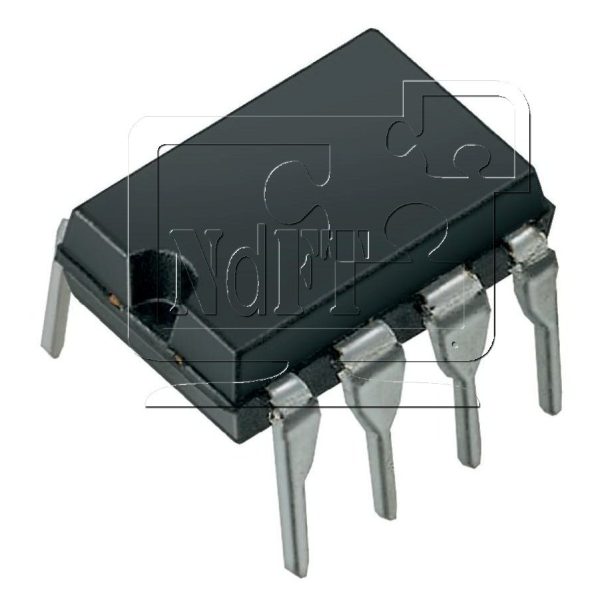

TOP210PFI DIP8 — ШИМ контроллер

TOP210PFI — трехполюсный переключатель ШИМ.
В TOP209/210 реализованы все функции, необходимые для системы управления с переключением в автономном режиме: высоковольтный МОП-транзистор с N-канальным питанием с управляемым драйвером включения, ШИМ-регулятор напряжения со встроенным генератором, схема смещения при высоком напряжении, опорная мощность, полученная из запрещенной зоны, шунтирующий регулятор/усилитель ошибок для цепи компенсации и защиты от неисправностей. По сравнению с дискретными MOSFET и коммутационными преобразователями MOSFET и автоколебательного (RCC), интегральная схема TOPSwitch может снизить общую стоимость, количество компонентов, размер, вес и в то же время повысить эффективность и надежность системы. TOP209/210 предназначены для автономных источников питания 100/110/230 В переменного тока в диапазоне от 0 до 8 Вт (универсальный от 0 до 5 Вт).

Основные характеристики продукта:

• Экономичный коммутатор для приложений с низким энергопотреблением
• Заменяет линейные источники питания
• Заменяет дискретный коммутатор на 20-50 компонентов — снижает затраты, повышает надежность
• Резервные источники питания для экологически чистых или энергоэффективных продуктов, таких как персональные компьютеры, мониторы, ИБП, копиры, факсы и т. д.
• Ведение домашнего хозяйства или «поддержание жизнедеятельности», например, телевизоров, бытовых приборов, промышленных систем управления и персональных компьютеров
• Соответствует требованиям к энергопотреблению Blue Angel
• Контролируемое включение MOSFET снижает затраты EMI и EMI
• На 80% меньше и легче по сравнению с линейным питанием
• На 50% меньше по сравнению с дискретным переключателем

Более 80% эффективности в топологии обратной связи:

• Встроенный запуск и ограничение тока снижают потери постоянного тока
• МОП-транзистор с низкой емкостью 700 В сокращает потери переменного тока
• CMOS контроллер/драйвер затвора потребляет всего 6 мВт
• Максимальный рабочий цикл 70% минимизирует потери проводимости

Упрощает дизайн — сокращает время выхода на рынок:

• Поддержка эталонных дизайнерских плат
• Интегрированный ШИМ-контроллер и промышленный восьмиполюсный DIP-пакет на 700 В MOSFET.
• Для функций компенсации, байпаса, запуска и автоматического перезапуска необходим только один внешний конденсатор
• Легко взаимодействует с опто- и первичной обратной связью

Функции защиты от сбоев на уровне системы:

• Автоматический перезапуск и циклические функции ограничения тока обрабатывают первичные и вторичные неисправности.
• Тепловое отключение на кристалле с гистерезисом защищает систему от перегрузки
