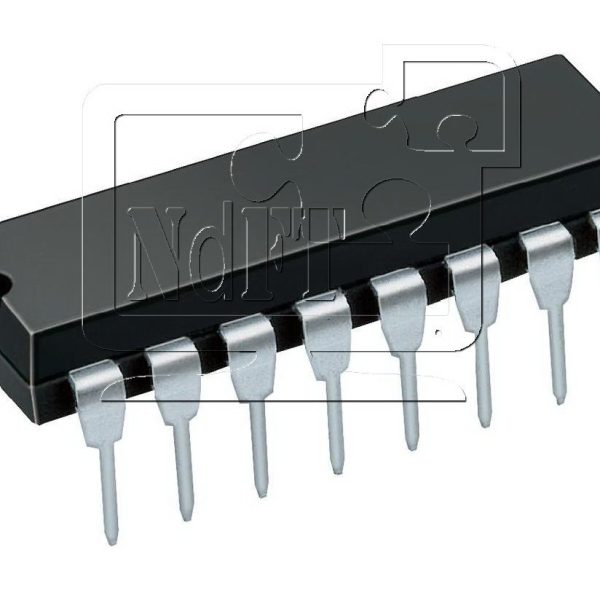

ML4800CS/ML4800CP/CM6800 (DIP16) – ШИМ PFC контроллер

ML4800 — это контроллер для импульсных источников питания с коррекцией коэффициента мощности. Коррекция коэффициента мощности (PFC) позволяет использовать меньшие, более дешевые объемные конденсаторы, снижает нагрузку на линию электропередачи и нагрузку на переключающие полевые транзисторы, и что позволяет создать источник питания, который полностью соответствует спецификации IEC1000-3-2. Предназначен для использования в качестве версии BiCMOS промышленного стандарта ML4824. ML4800 содержит схемы для реализации коррекции коэффициента мощности переднего фронта, среднего тока, типа «буст» и заднего модулятора с широтно-импульсной модуляцией (ШИМ). Он также включает в себя функцию TriFault Detect™, которая помогает избежать небезопасных условий в результате отказа одного компонента в PFC. Gate-драйверы с возможностями 1 A минимизируют потребность во внешних схемах драйверов. Низкие требования к мощности повышают эффективность и снижают стоимость компонентов. Компаратор перенапряжения отключает секцию PFC в случае внезапного снижения нагрузки. Секция PFC также включает ограничение пикового тока и защиту от потери напряжения на входе. Секция ШИМ может работать в режиме тока или напряжения с частотой до 250 кГц и включает в себя точное ограничение рабочего цикла 50% для предотвращения насыщения трансформатора.

Особенности ML4800CS/ML4800CP/CM6800:

• Внутренняя синхронизация PFC на переднем фронте и PWM на заднем фронте в одной микросхеме
• TriFault Detect ™ для соответствия UL1950 и повышенной безопасности
• Усилитель с повышенной скоростью передачи данных по скорости нарастания для сверхбыстрого отклика PFC
• Низкое энергопотребление: пусковой ток 200 мкА, рабочий ток 5,5 мА
• Низкое общее гармоническое искажение, высокая PF
• Уменьшенный пульсационный ток в накопительном конденсаторе между секциями PFC и PWM
• Средний ток, постоянное усиление, передний фронт PFC
• ШИМ настраивается для работы в режиме тока или напряжения
• Токовый модулятор усиления для улучшения помехозащищенности
• Защита от перенапряжения и отключения, UVLO и плавного пуска
