Светодиод является полным китайским аналогом корейского светодиода LATWT391RZLZK – LG 3535 6V 2W.
- Производитель: Shenzhen optoelectronics
- Формфактор и габаритные размеры: LED 3535, 3.5×3.5×0.6мм.
- Мощность: 2 Вт.
- Напряжение: 6 В.
- Ток прямой: 500 мА
- Ток прямой импульсный: 800 мА
- Допустимый обратный ток: 50 мА
- Обратное напряжение: 0,7…1,2 В
- Температура хранения: -40… 100 °C
- Cпектр: Ххолодный белый

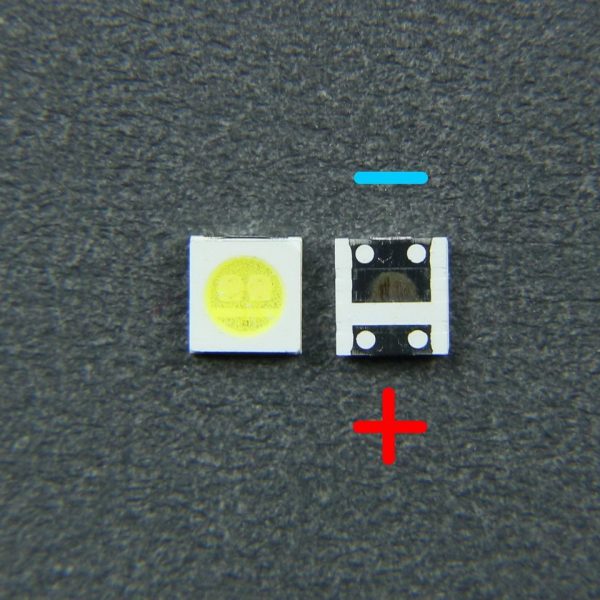

- Широкий контакт: анод
- Назначение: Применяются в светодиодной (LED) подсветке телевизоров, мониторов и прочих LCD матриц.
Ниже приведены рекомендации по работе со светодиодами
Светодиоды представляют собой компоненты, управляемые током, небольшие изменения напряжения могут вызвать большие флуктуации тока, которые способны привести к повреждению компонентов. Проектировщики должны использовать цепи стабилизации тока, как минимум резисторы последовательно с диодом для ограничения тока.
Для обеспечения однородности светового потока, при параллельном использовании нескольких светодиодов, рекомендуется использовать отдельный резистор для каждой цепи. Высокая температура окружающей среды влияет на яркость и прочие характеристики светодиода и для того, чтобы светодиоды имели лучшую производительность, рекомендуется эксплуатировать их вдали от источника тепла.
Требования к хранению:
- В оригинальной, закрытой упаковке: Температура: 5 ~ 30 °C, относительная влажность: не более 85%.
- После вскрытия оригинальной упаковки: Температура 5 ~ 30 °C, относительная влажность не более 60%.
- Светодиод является чувствительным к влаге компонентом. Во избежание впитывания влаги открытую упаковку, рекомендуется хранить в закрытом контейнере с осушителем или в специальных камерах с азотной средой.
- После распаковки, компонент рекомендуется установить в течение 168 часов (7 дней).
- Если компонент подвергается воздействию неподготовленного воздуха более 168 часов (7 дней), его следует осушать. Сушка проводится при температуре 60 °C в течении 24 часов.
Электростатическая защита
Светодиоды (особенно синие, изумрудные, пурпурные, белые и розовые, структуры InGaN) являются электростатически чувствительными компонентами, которые легко повредить электростатической или токовой перегрузкой. Светодиоды, подверженные воздействием статического электричества, могут проявлять аномалии в работе, например, большие токи утечки, низкое прямое напряжение или полное отсутствие генерации светового излучения.
Поэтому рекомендуем придерживаться следующих правил:
- При касании светодиода используйте антистатический браслет или антистатические перчатки.
- Все оборудование, рабочие инструмент, рабочие столы, стойки и т.д. должны быть надлежащим образом заземлены (сопротивление заземления не более 10 Ом).
- Хранение и транспортировка светодиодов должна проводится в антистатических пакетах или антистатическими коробках. Категорически запрещается использовать обычные пластмассовые контейнеры.
- В рабочем помещении, рекомендуется использовать ионный фильтр для подавления генерации статического электричества во время работы.
- Напряжение электростатического поля должно составлять не более 100 В в радиусе 50 см от светодиодного компонента.
Меры предосторожности
В случае необходимости чистки или промывки используйте спиртовой раствор, например, изопропиловый спирт. Не используйте для очистки агрессивные растворители или средства, которые могут вызвать коррозию.
Пайка
Пайку рекомендуется проводить по соответствующему термопрофилю. Количество паек не должно превышать двух раз.
Ручная пайка рекомендуется только в случае ремонта и при сложных условиях монтажа, максимальная температура пайки не должна превышать 300 градусов и должна быть завершена в течение 3 секунд. При температуре 260 градусов время пайки не должно превышать 10 секунд.
