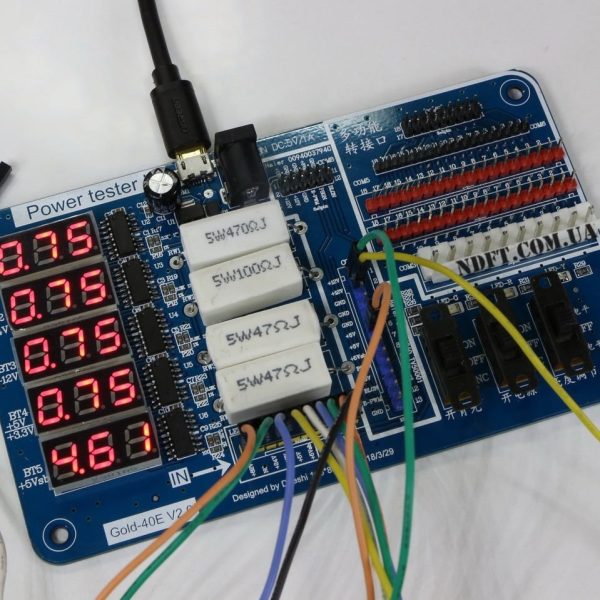

Тестер блоков питания мониторов и телевизоров – это специализированный, комплексный инструмент, который состоит из 5 независимых вольтметров, набора минимальных нагрузок на основные линии питания, а также блока формирования управляющих сигналов – “Включение БП”, “Включение подсветки”, “Управление яркостью”. Для удобного подключения в комплект входит мягкий силиконовый коммутационный кабель и шлейф для подпайки к соответствующим линиям нестандартных источников питания.
Вольтметры рассчитаны на напряжение до 100 В и питаются от 5 В линии Standby или в случае отсутствия дежурного напряжения, то от внешнего источника 5-12 В. На линиях стоят диоды которые защищают от перетекания тока от внешнего БП в испытуемый.
Коммутационная часть платы изолирована и предназначена для удобной разводки стандартных шлейфов от БП.
Основная входная колодка COM2 расположена под нагрузочными резисторами и имеет следующую распиновку:
- 82V – Вход для проверки напряжения светодиодной подсветки до 100 В. (ВНИМАНИЕ многие телевизоры и мониторы имеют большее напряжение, перед подключением этого индикатора убедитесь, что напряжение не будет превышать 100 В)
- NC – не используется
- 24V – Вход проверки напряжения 24 В (Имеет нагрузочный резистор)
- 12V – Вход проверки напряжения 12 В (Имеет нагрузочный резистор)
- 5V – Вход проверки напряжения 5 В (Имеет нагрузочный резистор)
- 5Vsb – Вход проверки дежурного напряжения 5В (Имеет нагрузочный резистор), если отсутствует это напряжение индикаторы работать не будут, в этом случае подключите отдельное питание через microUSB или разъем COM10.
- PSON – Выход сигнала включения. Может принимать 3 состояния “ON” – включен (высокий уровень), “OFF” – отключен (низкий уровень), “NC” – не подключен
- E-PWM – Выход сигнала управления яркостью. Может принимать 3 состояния “OFF” – отключен (низкий уровень), “H” – Включение по высокому уровню, “L” – включение по низкому уровню
- BLON – Выход сигнала включения подсветки. Может принимать 3 состояния “ON” – включен (высокий уровень), “OFF” – отключен (низкий уровень), “NC” – не подключен
- GND – “Земля” или “минус”.
В комплект входят:
- Тестер блоков питания мониторов и телевизоров – 1 шт.
- Силиконовый коммутационный кабель – 1 шт.
- Кабель 10пин под пайку – 1 шт.
