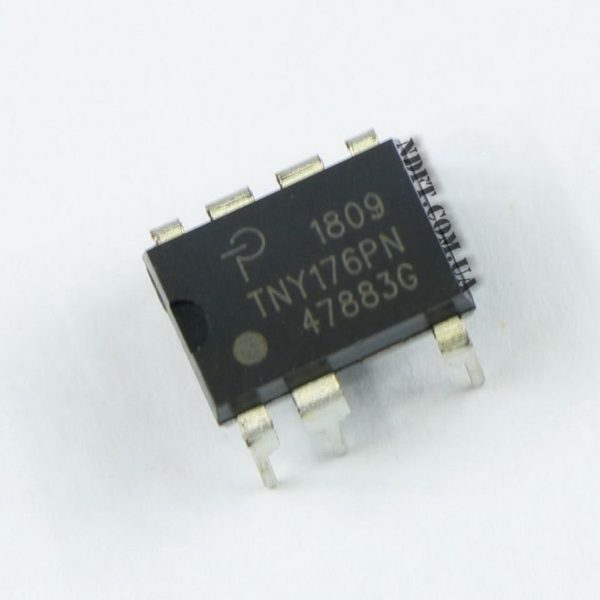

TNY176PN (TNY176P, DIP-8C) – Микросхема

Семейство TinySwitch-LT TNY176PN включает в себя силовой полевой МОП-транзистор 650 В, генератор, импульсный источник тока высокого напряжения, ограничение тока (пользовательская по выбору) и схему теплового отключения. Семейство IC использует схему управления ВКЛ/ВЫКЛ и предлагает гибкое дизайнерское решение с низкой стоимостью системы и расширенной мощностью.

Характеристики TNY176PN (TNY176P, DIP-7):

• DRAIN (D) Pin напряжение: -0,3…+650 В
• DRAIN (D) Pin максимальный ток (до 400В): 720 мА
• DRAIN (D) Pin максимальный ток (от 400В): 1350 мА
• ENABLE (EN) Pin напряжение: -0.3…+9 В
• ENABLE (EN) Pin ток: 100 мА
• BP/M Pin напряжение: 0,3…+9 В
• Температура хранения: -65…+150 °C
• Температура эксплуатации: -40…+150 °C

Применение:

• В зарядных устройствах, адаптерах для сотовых, беспроводных телефонах, КПК, цифровых камерах, MP3, портативном аудио, бритвах и т. д.
• В DVD/PVR и других декодерах с низким энергопотреблением
• В бытовой технике, промышленных системах, приборах учета и т. д.
