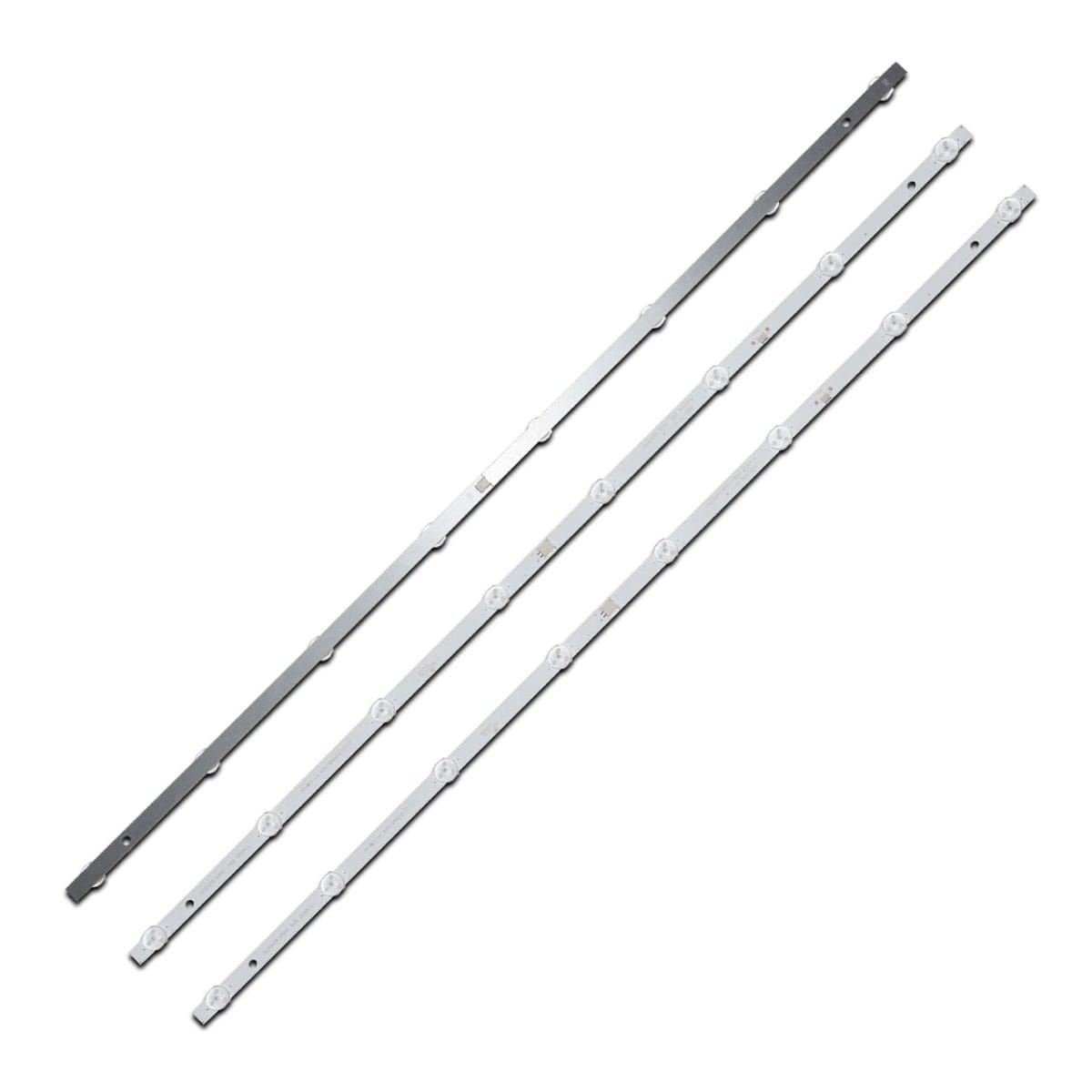

Повний комплект складається з 6-ти планок (по 3 шт. кожного виду):
- DLED39.5MXY 3X8 0004 L – 3 шт.
- DLED39.5MXY 3X8 0004 R – 3 шт.
Ціна вказана за повний комплект з 6-ти світлодіодних планок.
Можлива проклейка теплопровідного скотча за запитом.
Комплект планок LED підсвітки DLED39.5MXY 3X8 0004 характеристики:

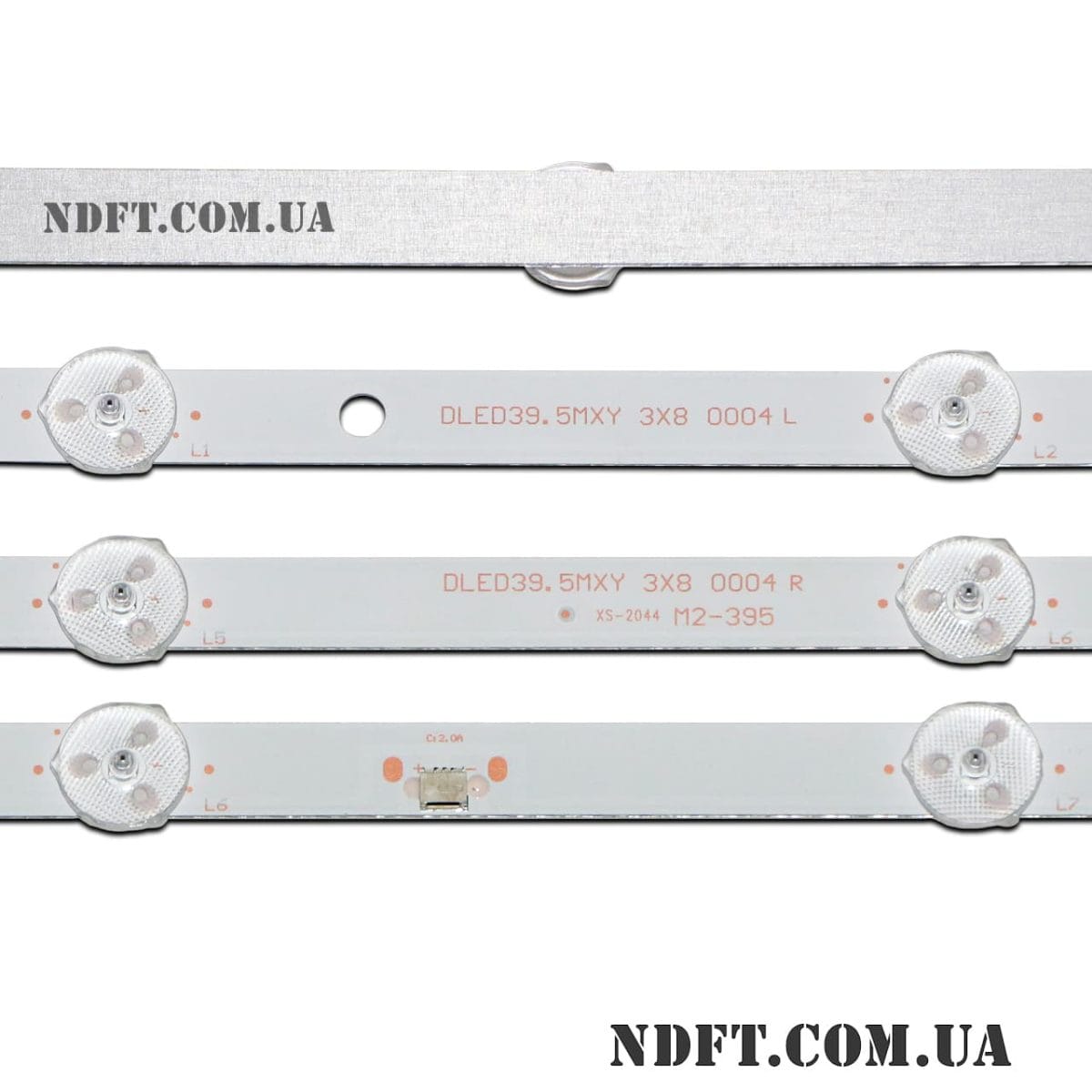

- Маркування:
- DLED39.5MXY 3X8 0004 L M2-395
- DLED39.5MXY 3X8 0004 R M2-395
- Робоча напруга одного світлодіода: 3 В
- Загальна напруга планки: 24 В (8S1P)
- Висота планки (підкладка + лінза): 7 мм
- Діагональ екрану: 40″
- Діаметр світлорозсіювача: 16 мм
- Довжина кожної планки:
- L тип: 367 мм
- R тип: 370 мм
- L+R у зборі: 730 мм
- Кількість контактів на роз’ємі: 3
- Кількість світлодіодів на кожній планці:
- L/R тип: 4 шт.
- A B L+R в сборе: 8 шт.
- Матеріал підкладки: алюміній
- Відстань між центрами отворів для кріплення:
- L R тип: 634 мм
- Відстань між центрами світлодіодів:
- L R тип: 100-100-100-93-100-100-100 мм
- Відстань між центром 1-го та останнього LED: 693 мм
- Тип світлорозсіювача: округлий
- Ширина підкладки планок: 12 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги DLED39.5MXY 3X8 0004:
- JH-385LB-4X8-JY
- DLED39MXY 3X8 0004
- 203-011-0043H
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- V400HJ6-PE1 та інших.
Сумісність з моделями телевізорів діагоналлю 40″:
- Bravis: LE40DF5502
- Dexp: F40D7100M, F40F7000M/W
- Ergo: LE40CT5530AK, LE40CT5030AK
- Liberton: 40MA1FHDT
- Polaroid: 40GSR3000FC, 40GSR3000FB
- Prestigio: PTV40DS00Y_BK_CIS, PTV40DS00Y
- Rubin: RB-40D5FT2C
- Saturn: LED40HD500U, LED40500U (для этой марки ТВ сверять маркировку планок)
- Soundmax: SM-LED40M03
- ST: LED40HD500U (4 планки в комплекте)
- TD Systems: K40DLM7F, K40DLM8FS, K40DLM7H
- Telefunken: TF-LED40S03T2, TF-LED40S04T2S, TF-LED40S05T2S та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
- Від партії до партії комплект LED-підсвічування може поставлятися у вигляді трьох цільних планок по 8 LED або з 6-ти складових по 4 LED.
- Від партії до партії роз'єми, що з'єднують складові планок, можуть відрізнятися, на функціональність і роботу це не впливає.
