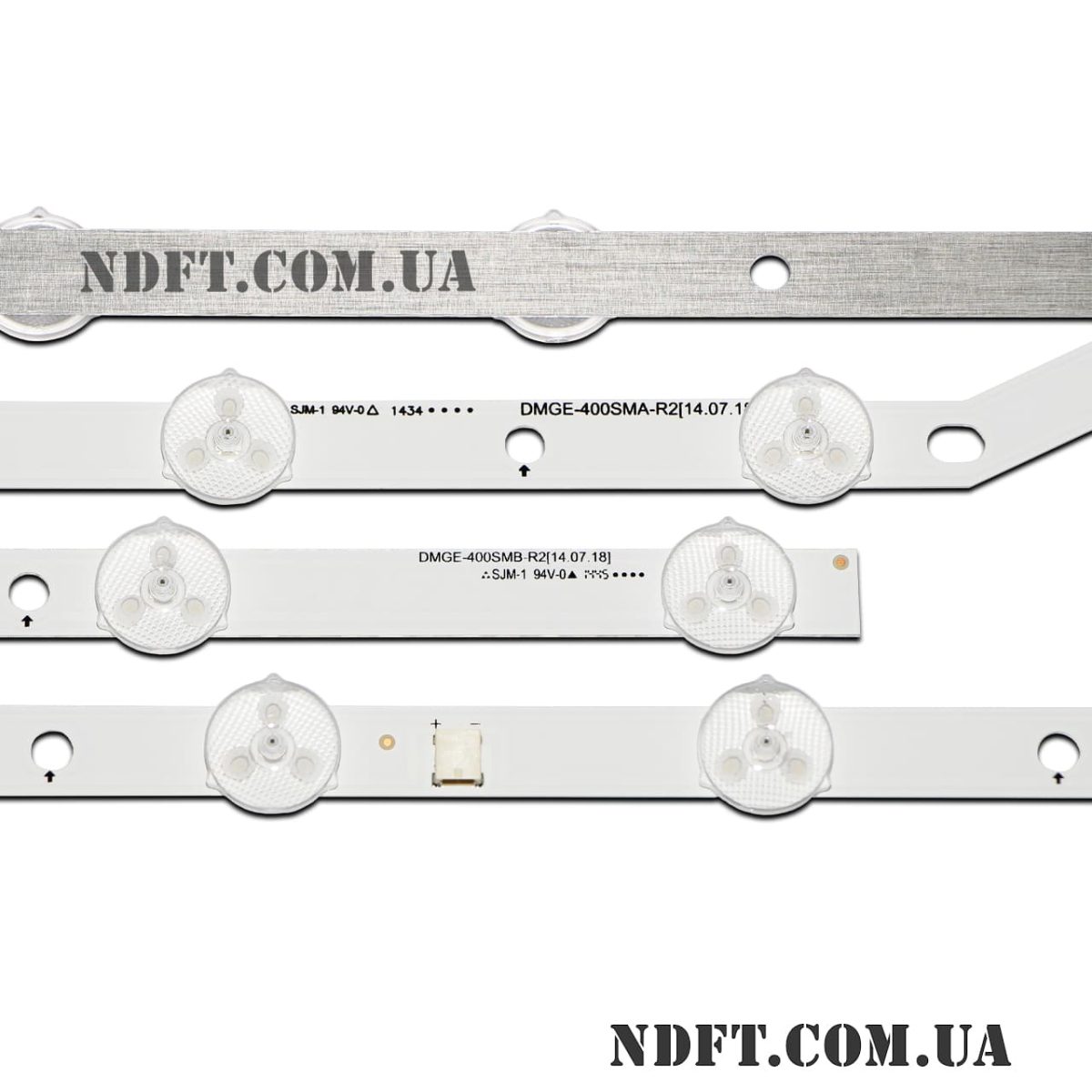

У даного товару роз'єм знаходиться в центральній частині планок, існують схожі планки, у яких роз'єм розташований на торцях..

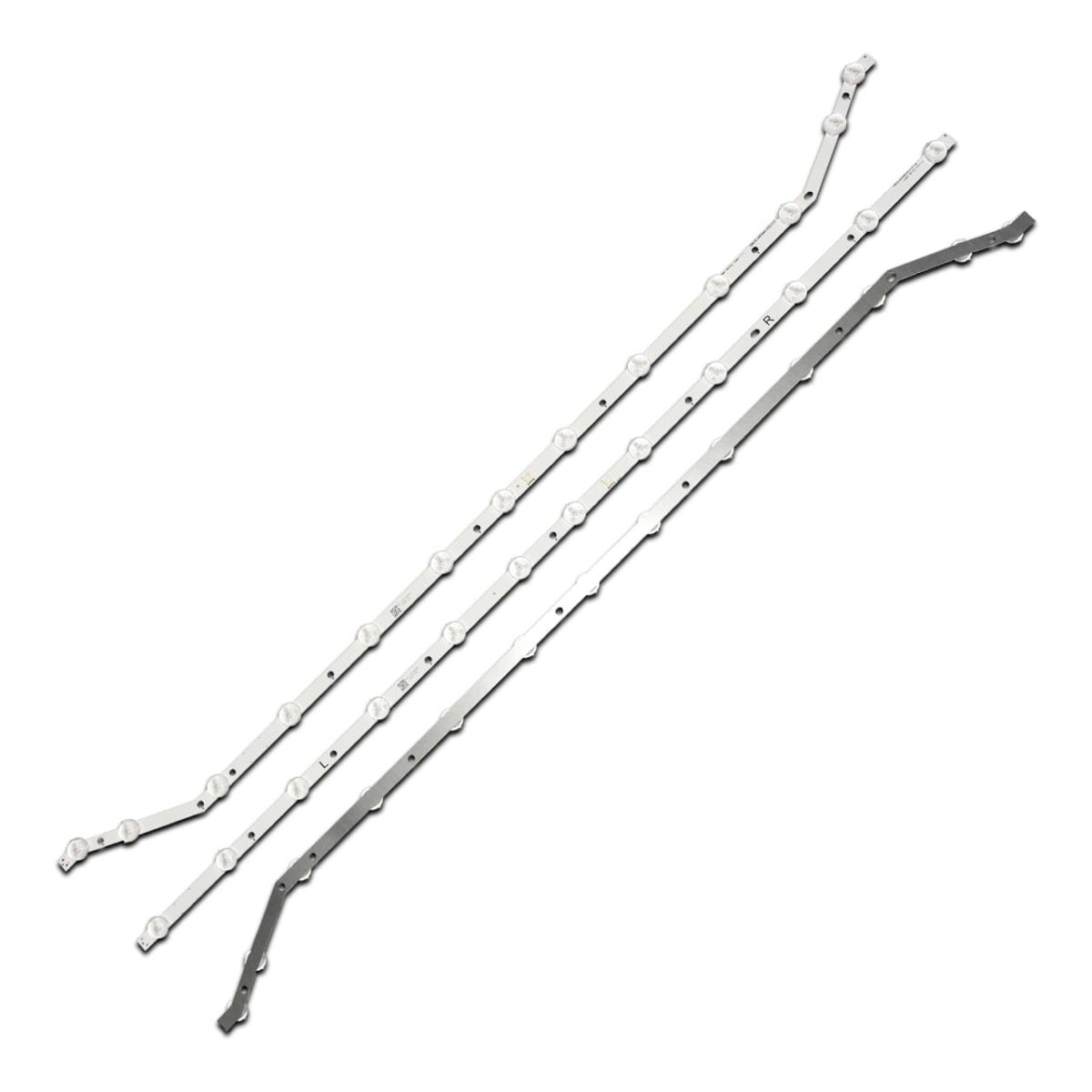

Повний комплект складається з трьох планок:
- DMGE-400SMA-R2 (Samsung-2014SVS-40-MEGA-3228-13LED-T1-REV1.5) – 2 шт.
- DMGE-400SMB-R2 (Samsung-2014SVS-40-MEGA-3228-12LED-T2-REV1.5) – 1 шт.
Ціна вказана за повний комплект з трьох світлодіодних планок.
Можлива проклейка теплопровідного скотча за запитом.

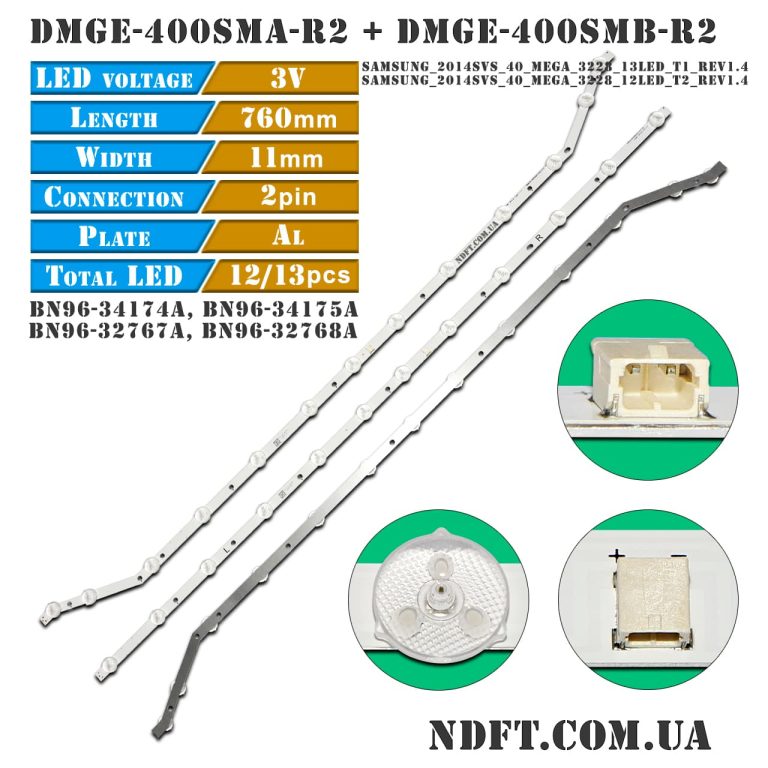

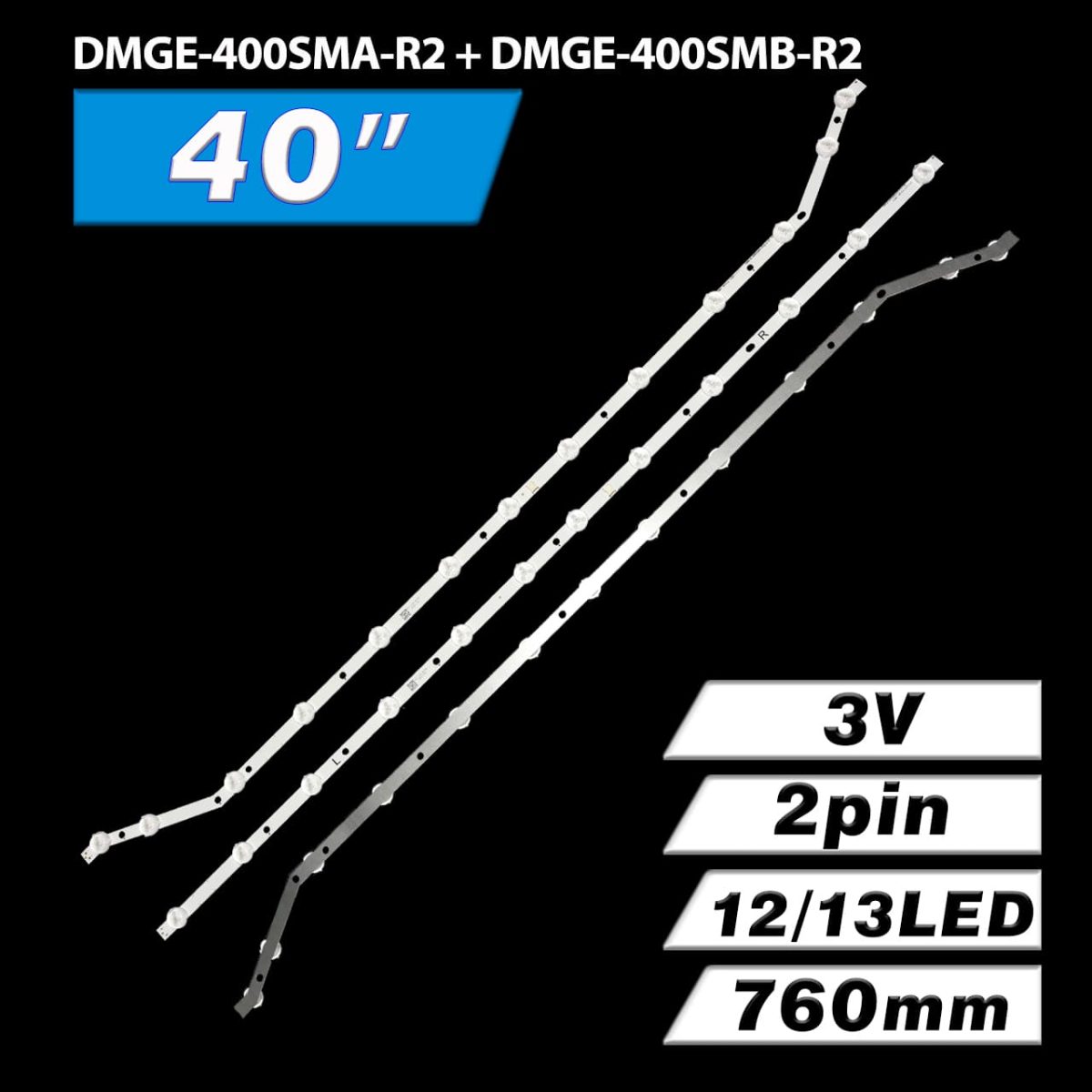

Комплект планок LED підсвітки DMGE-400SMA-R2, DMGE-400SMB-R2 характеристики:
- Маркування:
- DMGE-400SMA-R2
- DMGE-400SMB-R2
- Робоча напруга одного світлодіода: 3 В
- Загальна напруга планки:
- A (T1) тип: 39 В (13S1P)
- B (T2) тип: 36 В (12S1P)
- Кількість світлодіодів на планці:
- A (T1) тип: 13 шт.
- B (T2) тип: 12 шт.
- Висота планки (підкладка + лінза): 7 мм
- Діагональ екрану: 40″
- Діаметр світлорозсіювача: 16 мм
- Довжина кожної планки: 760 мм
- Кількість контактів на роз’ємі: 2
- Матеріал підкладки: алюміній
- Відстань між центрами отворів для кріплення:
- A (T1) тип: 76-30-91-134-115-141-50-76 мм
- B (T2) тип: 77-88-115-125-63-90 мм
- Відстань між центрами світлодіодів:
- A (T1) тип: 39-69-67-73-67-56-56-67-73-67-69-39 мм
- B (T2) тип: 65-68-75-70-60-50-60-70-75-68-65 мм
- Відстань між центром 1-го та останнього LED: 725 мм
- Тип світлорозсіювача: округлий
- Ширина підкладки планок: 11 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги DMGE-400SMA-R2, DMGE-400SMB-R2:
- Samsung_2014SVS_40_MEGA_3228_13LED_T1_REV1.4 LM41-00090X
- Samsung_2014SVS_40_MEGA_3228_12LED_T2_REV1.4 LM41-00090Y
- SAMSUNG_2014SVS_40_MEGA_3228_13LED_T1_REV1.5_140722
- SAMSUNG_2014SVS_40_MEGA_3228_12LED_T2_REV1.5_140722
- Samsung-2014SVS-40-MEGA-3228-13LED-T1-REV1.5-140722
- Samsung-2014SVS-40-MEGA-3228-12LED-T2-REV1.5-140722
- 2014SVS40_MEGA_3228_13LED_T1_REV1.5
- 2014SVS40_MEGA_3228_12LED_T2_REV1.5
- BN96-34174A, BN96-34175A
- BN96-32767A, BN96-32768A
- DMGE-400SMA-R1, DMGE-400SMB-R1
- BN61-10607A, BN61-10610A
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- CY-HH040BGNV1H, CY-HH040AGLV1, CY-HH040AGLV1H, CY-HF400BGLV2H, CY-HH040BGNV1V, CY-HH040AGLV1V та інших.
Сумісність з моделями телевізорів Samsung діагоналлю 40″:
- Samsung: UA40H4200AWCAB, UE40H4200AK, UE40H4200AKXMS, UE40H4200AWXXC, UE40H5003AW, UE40H5003, UE40H5203AW, UE40H5203AK, UE40H4203AK, HG40EC460KW, UE40EH5000K, UE40EH5000W, UE40EH5003K, UE40EH5005K, UE40EH5007K, UE40EH5020W, UE40EH5030W, UE40EH5037K, UE40EH5040W, UE40EH5047K, UE40EH5050W, UE40EH5057K, UE40EH5203, UE40EH5204, UE40EH5273, UE40EH5300K, UE40EH5300P, UE40EH5300W, UE40EH5303K, UE40EH5304K, UE40EH5305K, UE40EH5373, UE40EH5450W, UE40FH5007K, UE40H5003AK, UE40H5004AK, UE40H5204AK, UE40H5273AU, UE40H5273SS, UE40H5303AK, UE40H5303AW, UE40H5304AK, UE40H5373AS, UE40H5373SS, UE40H6203AK, UE40H6233AK та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
- Даний тип планок від партії до партії може поставлятися у вигляді цілісних або складових частин для зручності транспортування.
