Товари / LED підсвітка LCD / Комплекти задньої LED підсвітки для LCD / HK40D07-ZC22AG-04 303HK400038 (RF-AE400E30-0701S-07 A0, 06-40F1-3X7-755X14-190428, HK40D07-ZC22AG-06, HRS_SQY40A114_3X7_2W_MCPCB) – Комплект планок LED підсвітки для телевізорів 39-40″
HK40D07-ZC22AG-04 303HK400038 (RF-AE400E30-0701S-07 A0, 06-40F1-3X7-755X14-190428, HK40D07-ZC22AG-06, HRS_SQY40A114_3X7_2W_MCPCB) – Комплект планок LED підсвітки для телевізорів 39-40″
Артикул: 1460569780.15 грн.
780.15 грн.
Є в наявності

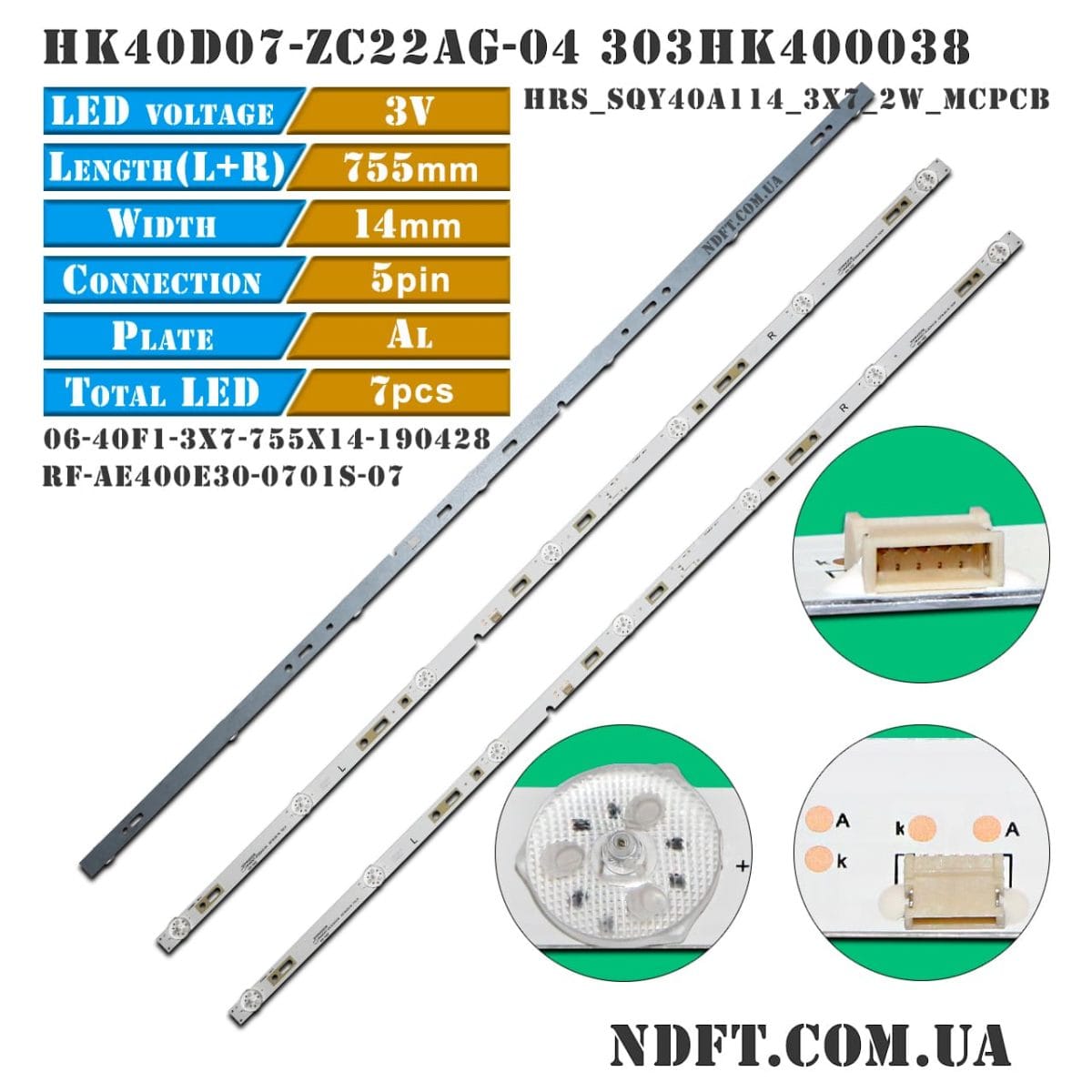

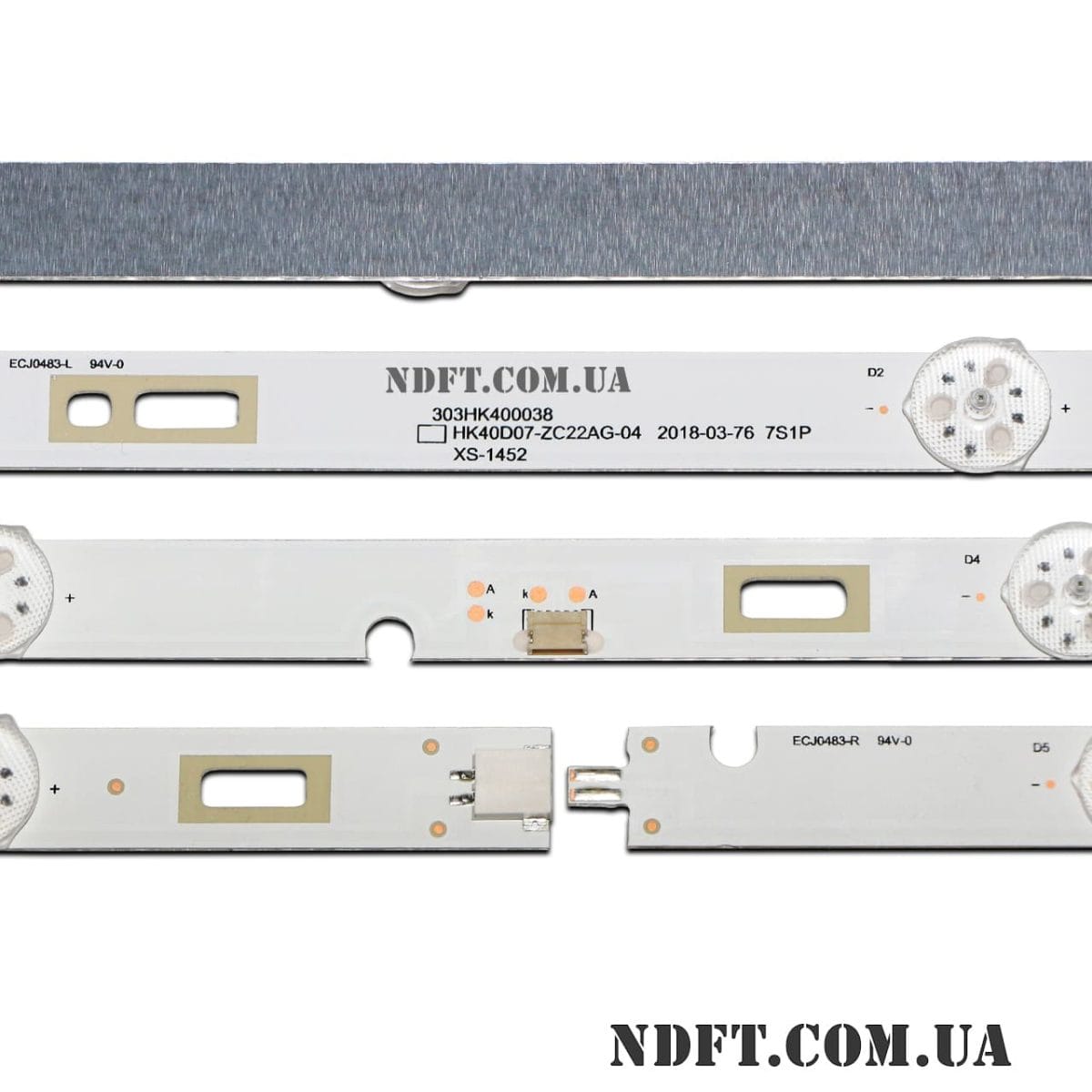

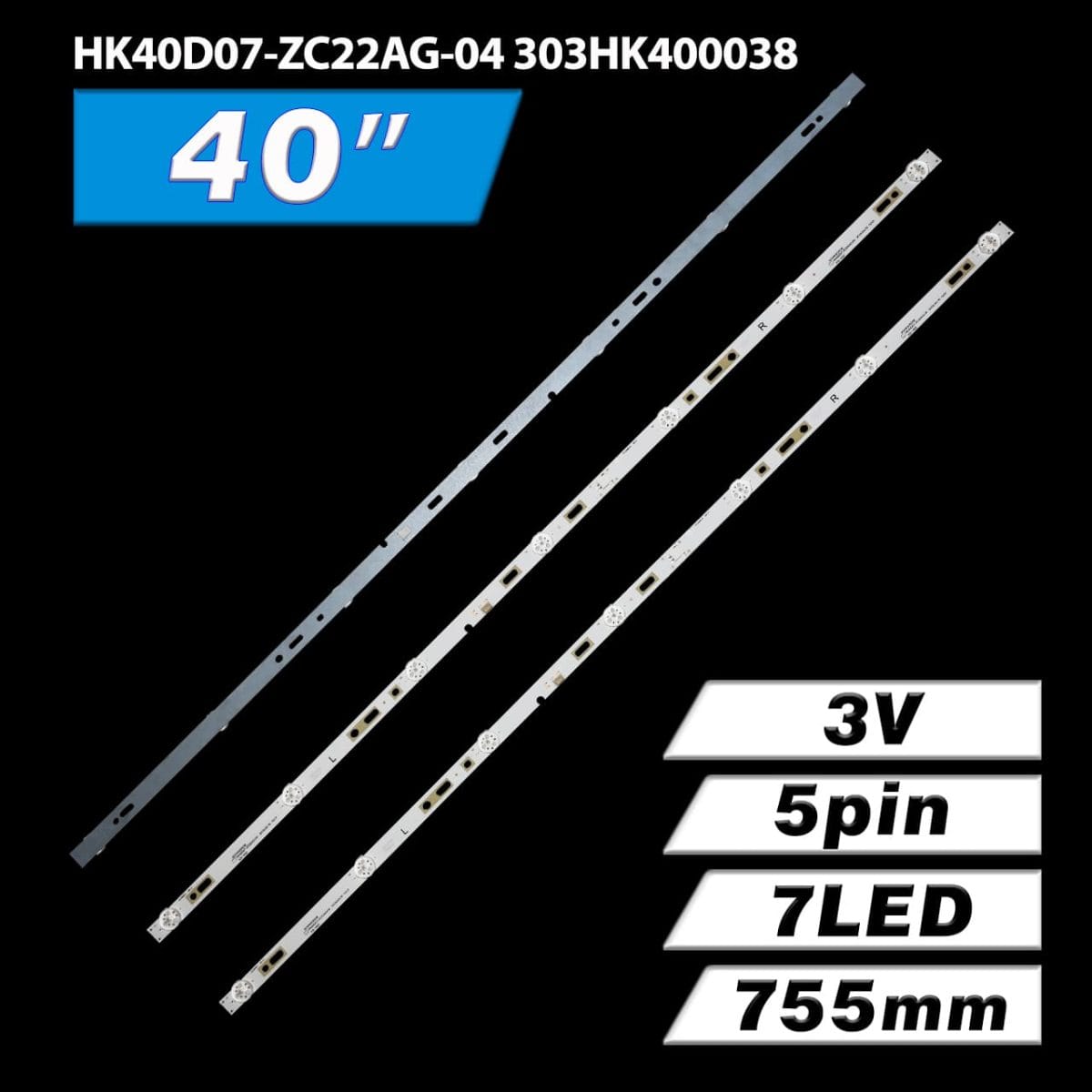

Комплект планок LED підсвітки HK40D07-ZC22AG-04 (L+R) характеристики:
- Маркування:
- HK40D07-ZC22AG-04 (L)
- HK40D07-ZC22AG-04 (R)
- 303HK400038
- Робоча напруга одного світлодіода: 3 В
- Загальна напруга планки: 21 В (7S1P)
- Кількість світлодіодів на кожній планці: 7 шт.
- L тип: 4 шт.
- R тип: 3 шт.
- L+R у зборі: 7 шт.
- Висота планки (підкладка + лінза): 7 мм
- Діагональ екрану: 39-40″
- Діаметр світлорозсіювача: 15 мм
- Довжина кожної планки:
- L тип: 320 мм
- R тип: 442 мм
- L+R у зборі: 755 мм
- Кількість контактів на роз’ємі: 5
- Матеріал підкладки: алюміній
- Відстань між центрами отворів для кріплення:
- L+R тип у зборі: 11-148-17-24-110-62-110-24-17-148-11 мм
- Відстань між центрами світлодіодів: 120 мм
- Відстань між центром 1-го та останнього LED: 720 мм
- Тип світлорозсіювача: округлий
- Ширина підкладки планок: 14 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги HK40D07-ZC22AG-04 (L+R):
- HK40D07-ZC22AG-06 303HK400040
- 06-40F1-3X7-755X14-190428 261501008260
- 06-40F1-3X7-755X14-180313 261501006330
- RF-AE400E30-0701S-07 A0
- HRS_SQY40A114_3X7_2W_MCPCB 12mm_V1 (3pin)
- HRS_SQY40A114_3X7_2W_MCPCB 12mm_V2 (3pin)
- HRS-SQY40A114-3X7-2W-MCPCB
- BMTC/HK400M09
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- HK400LEDM-JHA3H
- HK400LEDM-JH1AH
- HK400LEDM-JH28H
- HK395WLEDM-CHA2H
- HK395WLEDM-CH98H
- JE400D3HE2ND
- JE400D3HE2N та інших.
Сумісність з моделями телевізорів діагоналлю 39-40″:
- Akai: AKTV410TSFHD, 410TSFHD, AKTV4029
- Element: E2SW3918, E2SW3918R
- Elenberg: 40BF500S, 40DF4030
- Ergo: LE40CT55, LE40CT5520AK
- JVC: LT-40K583
- Harper: 40F575T
- Manta: 40LFA19S, 40LFN19S
- Nevir: NVR-7707-40FDH2-N
- Nordmende: ND40N2000
- Olto: 40F337
- PEAQ: PTV 40F0-NTR
- Profilo: 40PA310E
- RCA: RLDED4016A, RLDED4016A-C, RLDED4016A-H
- Setup: 40VF55
- Skyline: 40LT5900, 40LST5970
- Supra: STV-LC40LT0065F
- Vivax: TV-40LE140T2S2SM, TV-40LE120T2S2SM та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
- Від партії до партії роз'єми, що з'єднують складові планок, можуть відрізнятися, на функціональність і роботу це не впливає.
- Даний тип планок від партії до партії може поставлятися у вигляді цілісних або складових частин для зручності транспортування.
- У роз'єм на 5pin можна підключити штекер на 5pin або на 3pin, центральний контакт (3pin) не використовується, крайні висновки з'єднані між собою (1pin+2pin) і (4pin+5pin) відповідно.
Можлива проклейка теплопровідного скотча за запитом.

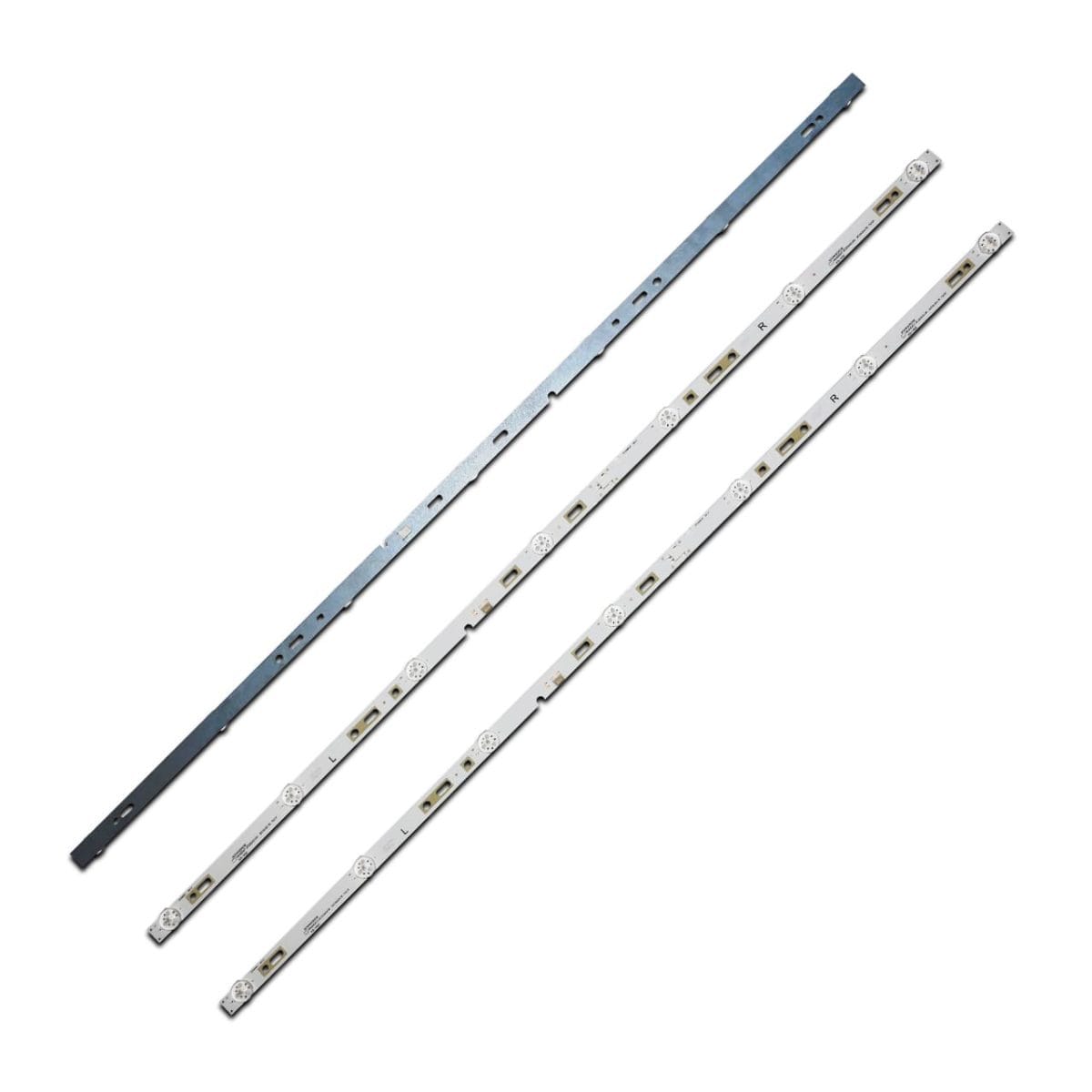

Повний комплект складається з 3-х цілісних планок по 7LED або з 6-ти складових 4LED/3LED:
- HK40D07-ZC22AG-04 L (HK40D07-ZC22AG-06, 06-40F1-3X7-755X14-190428) – 3 шт.
- HK40D07-ZC22AG-04 R (HK40D07-ZC22AG-06, 06-40F1-3X7-755X14-190428) – 3 шт.
Ціна вказана за повний комплект з трьох светодиодных планок по 7LED.
