JS-D-JP55DM-A62EC(80510) + JS-D-JP55DM-C61EC(80510) 570mm 6LED (55DM1000/600MA-2BIN/FHD-1S, 55DM1000/300MA-1BIN/UHD-8S) – Комплект LED підсвітки 55″

Артикул: 1460565

950.25

950.25 ₴

Доставка:

  • Нова пошта / кур'єр НП
  • Укрпошта
  • Самовивіз (м. Івано-Франківськ)
5 Покупців зараз дивляться цей товар!

Опис

Существует похожий комплект LED подсветки, состоящий из 1A 8B (A = 570mm/6LED, B = 560mm/5LED), а також аналоги з довжиною планок 576mm і розташуванням роз'ємів не на краю, а всередині планок між світлодіодами.

Комплект планок LED підсвітки JS-D-JP55DM-A62EC(80510) JS-D-JP55DM-C61EC(80510) характеристики:

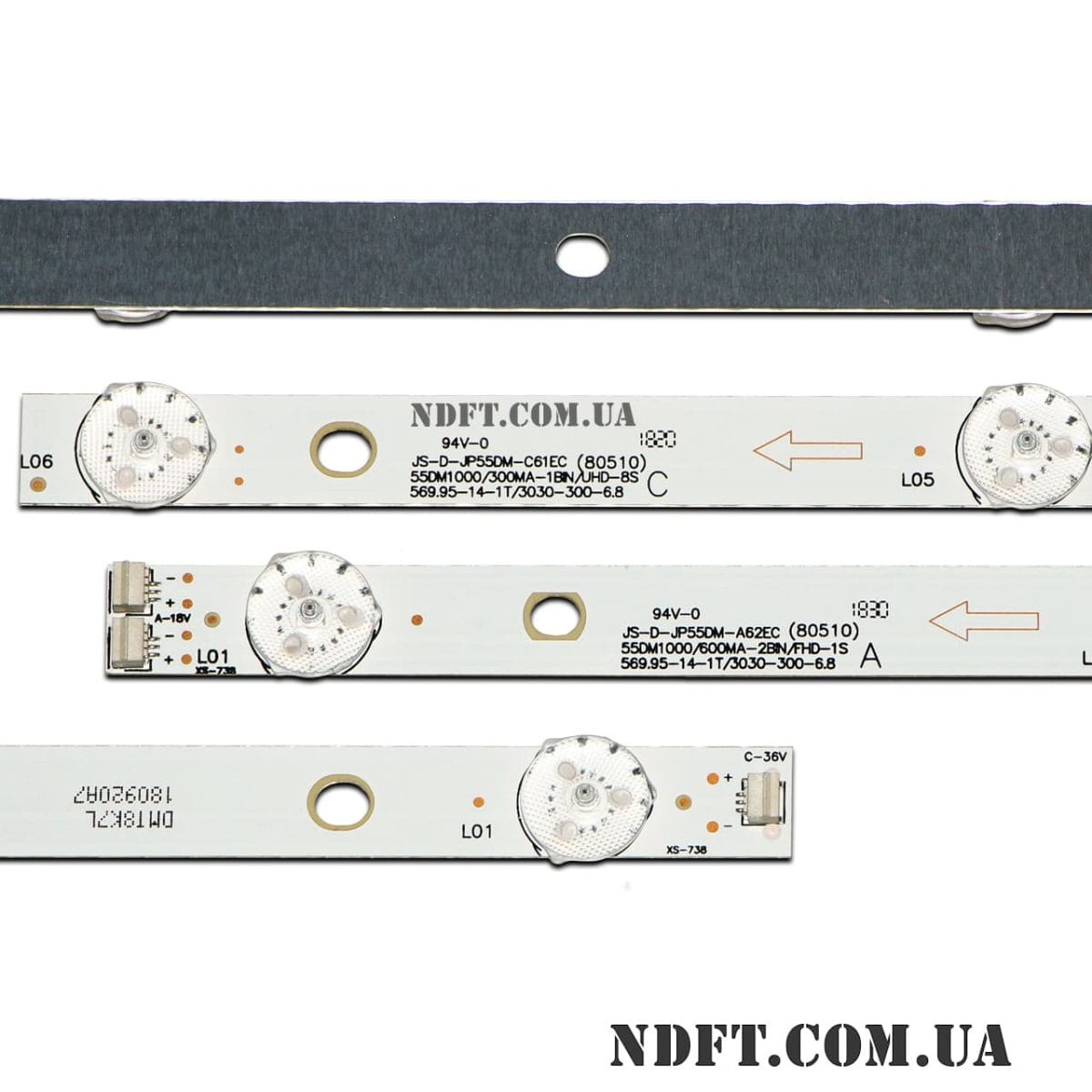

  • Маркування:
    • JS-D-JP55DM-A62EC(80510)
    • JS-D-JP55DM-C61EC(80510)
    • 55DM1000/600MA-2BIN/FHD-1S A
    • 55DM1000/300MA-1BIN/UHD-8S C
    • 569.95-14-1T/3030-300-6.8
  • Робоча напруга одного світлодіода: 6 В
  • Общее напряжение планки (C): 36 В (6S1P)
  • Общее напряжение группы (A): 18 В (2×3S1P)
  • Кількість світлодіодів на кожній планці: 6 шт.
  • Висота планки (підкладка + лінза): 7 мм
  • Діагональ екрану: 55″
  • Діаметр світлорозсіювача: 16 мм
  • Довжина кожної планки: 570 мм
  • Кількість контактів на роз’ємі: 3
  • Матеріал підкладки: алюміній
  • Відстань між центрами отворів для кріплення:
    • A тип: 131-128-84-136 мм
    • C тип: 136-84-128-131мм
  • Відстань між центрами світлодіодів: 106 мм
  • Відстань між центром 1-го та останнього LED: 531 мм
  • Тип світлорозсіювача: округлий
  • Ширина підкладки планок: 14 мм
  • Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
  • Гарантія: 6 міс.

Аналоги JS-D-JP55DM-A62EC(80510) JS-D-JP55DM-C61EC(80510):

  • JS-D-JP55DM-A62EC(71220), JS-D-JP55DM-C61EC(71220) (1A 8C)
  • JS-D-JP55DM-062EC (A), JS-D-JP55DM-062EC (C) (1A 8C)

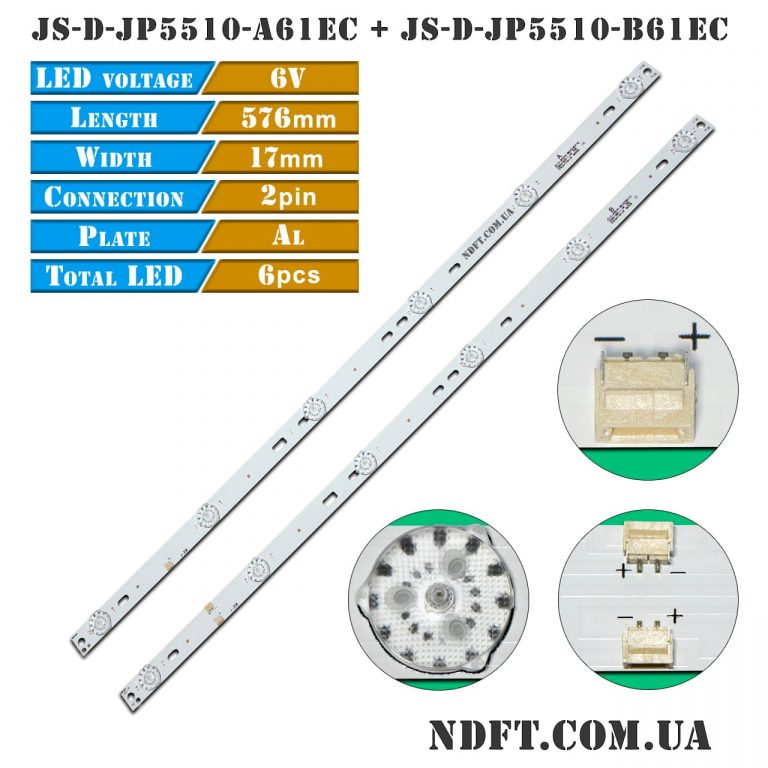

  • JS-D-JP5510-A61EC, JS-D-JP5510-B61EC (8A 1B) (576mm/6LED, відрізняється розташуванням роз'ємів та кріпильніх отворів)
  • MS-L1239-L V2, MS-L1239-R V2 (8L 1R) (576mm/6LED, відрізняється розташування роз'ємів та крок LED)
  • JS-D-JP55DM-A62EC (570mm 6LED, крок LED: 106mm), JS-D-JP55DM-B51EC(80510) (560mm 5LED, шаг LED: 130mm) (1A 8B)

Застосовуються для ремонту телевізорів в наступних матрицях (панелях):

  • DU55-1000
  • D55-M30
  • ST5461D07-7 та інших.

Сумісність з моделями телевізорів діагоналлю 55″:

  • Akai: AKTV5534, CTV550T, CTV554T
  • Awox: K5500RST/4K/S
  • BBK: 55LEX-8158/UTS2, 55LEX-8158/UTS2C
  • Cello: C55ANSMT-4K Curve V3, JPE03 16
  • Comer: E55DM1100
  • ElectriQ: eiQ-55UHDT2SMH
  • High One: HI5502UHD
  • JVC: LT-55N776
  • MBI: 55QHQJP
  • Nordmende: ND55K4000, ND55KS4000
  • Quax: Q55GZT6500 та іншими.

УВАГА:

  • Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
  • Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.

Можлива проклейка теплопровідного скотча за запитом.

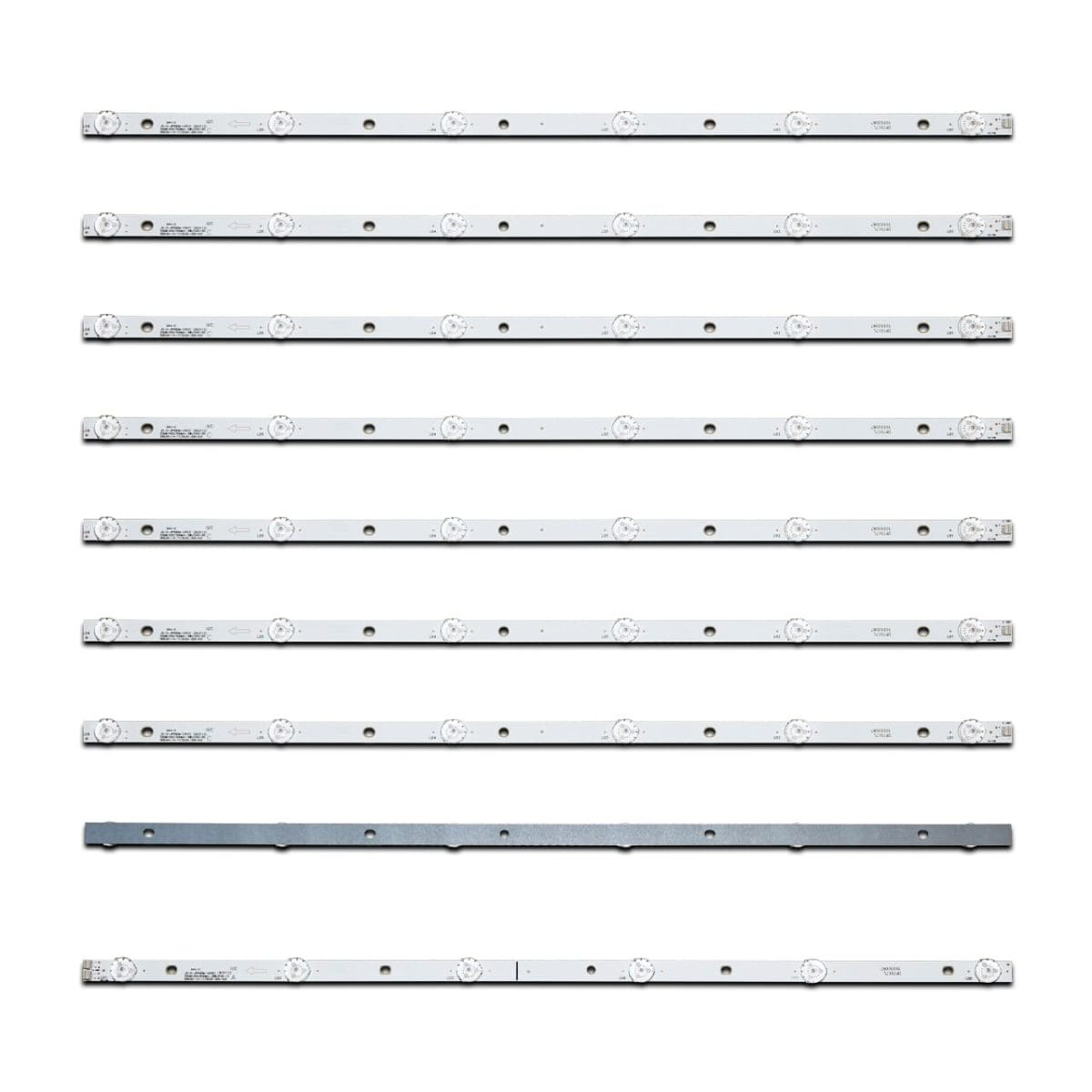

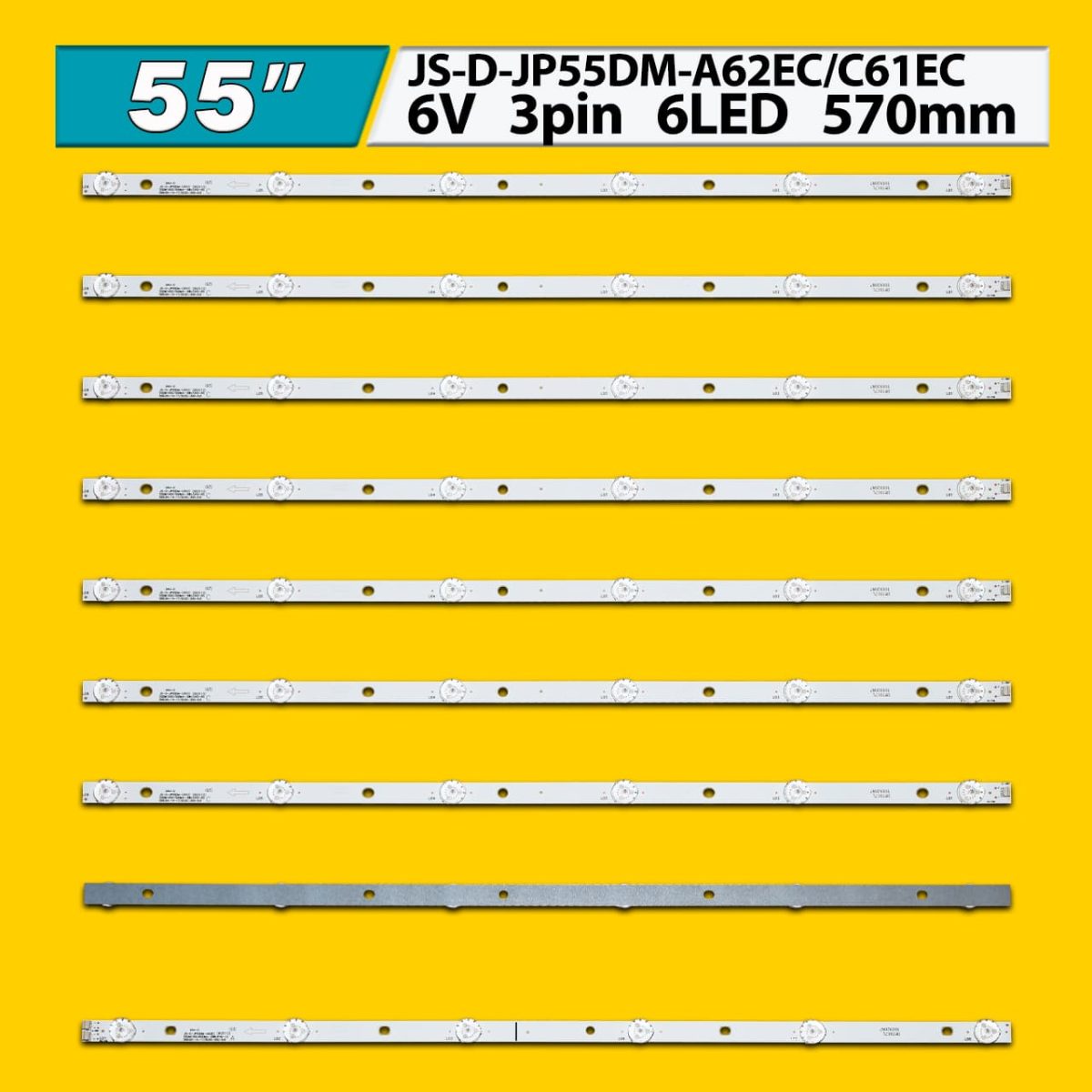

Повний комплект складається з 9-ти планок:

  • JS-D-JP55DM-A62EC(80510) 570mm 6LED (3pin 3pin) – 1 шт.
  • JS-D-JP55DM-C61EC(80510) 570mm 6LED (3pin) – 8 шт.

Ціна вказана за повний комплект з 9-ти світлодіодних планок.
