Комплект планок LED підсвітки LB49021 V0_00 LB49021 V1_00 (LB49023, TV0D3044312M-L-YL, TV0D3055612M-R-YL, TT4906F) характеристики:
- Маркування:

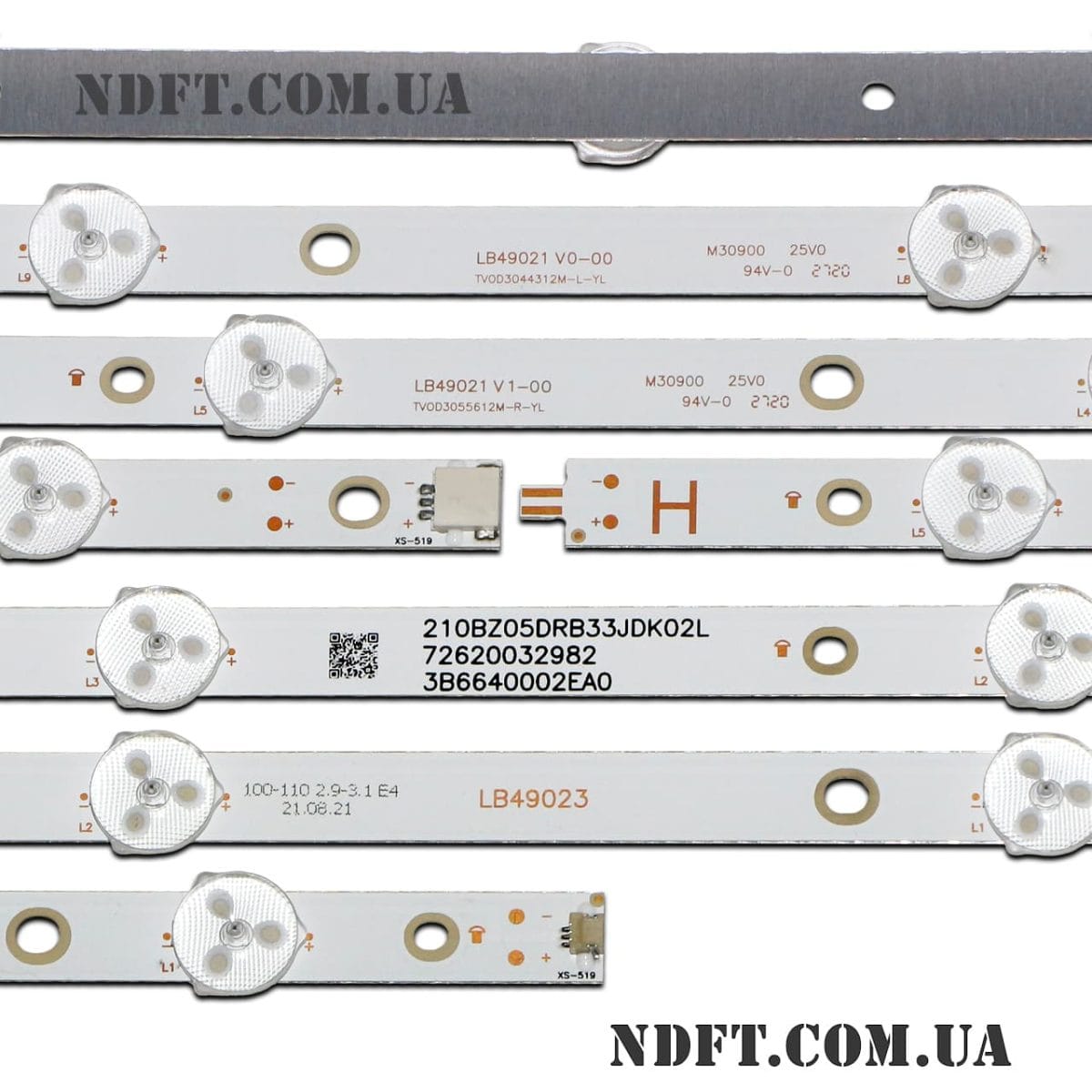

- LB49021 V0_00 (LB49023, TV0D3044312M-L-YL) 3B6640002EA0
- LB49021 V1_00 (LB49023, TV0D3055612M-R-YL) 3B6640002EA0
- Робоча напруга одного світлодіода: 3 В
- Загальна напруга планки: 27 В (9S1P)
- Висота планки (підкладка + лінза): 7 мм
- Діагональ екрану: 49″
- Діаметр світлорозсіювача: 16 мм
- Довжина кожної планки:
- L тип: 442 мм
- R тип: 556 мм
- L+R у зборі: 992 мм
- Кількість контактів на роз’ємі: 3
- Кількість світлодіодів на кожній планці:
- L тип: 4 шт.
- R тип: 5 шт.
- L+R у зборі: 9 шт.
- Матеріал підкладки: алюміній
- Відстань між центрами отворів для кріплення:
- L+R у зборі: 55-115-172-60-59-90-88-150-115-50 мм
- Відстань між центрами світлодіодів: 112 мм
- Відстань між центром 1-го та останнього LED: 900 мм
- Тип світлорозсіювача: округлий
- Ширина підкладки планок: 12 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги LB49021 V0_00 LB49021 V1_00 (LB49023, TV0D3044312M-L-YL, TV0D3055612M-R-YL, TT4906F):
- 3A6560010EA0
- 3A6560000EA0
- LB49023 V0_00, LB49023 V1_00
- 210BZ04DL, 210BZ05DR
- TT4906F V0 V1
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- TPT490U2
- TPT490F2
- TPT490F2-FN02.S
- TPT490U2-EQYSHM.G
- TPT490U2-EQYSHM та інших.
Сумісність з моделями телевізорів Philips діагоналлю 49″:
- Philips: 49PUS6412, 49PUS7503/12, 49PUS6162, 49PUS6262, 49PUS6803, 49PUS7505, 49PUS6482/12, 49PUS7002/62, 49PUS6412/12, 49PUT6101/12, 49PUT6162/60, 49PUS6432/12 та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
- Від партії до партії роз'єми, що з'єднують складові планок, можуть відрізнятися, на функціональність і роботу це не впливає.
- От партии к партии данный товар может поставляться в виде 10-ти сборных планок (L R) или в виде 5-ти цельных.
Можлива проклейка теплопровідного скотча за запитом.

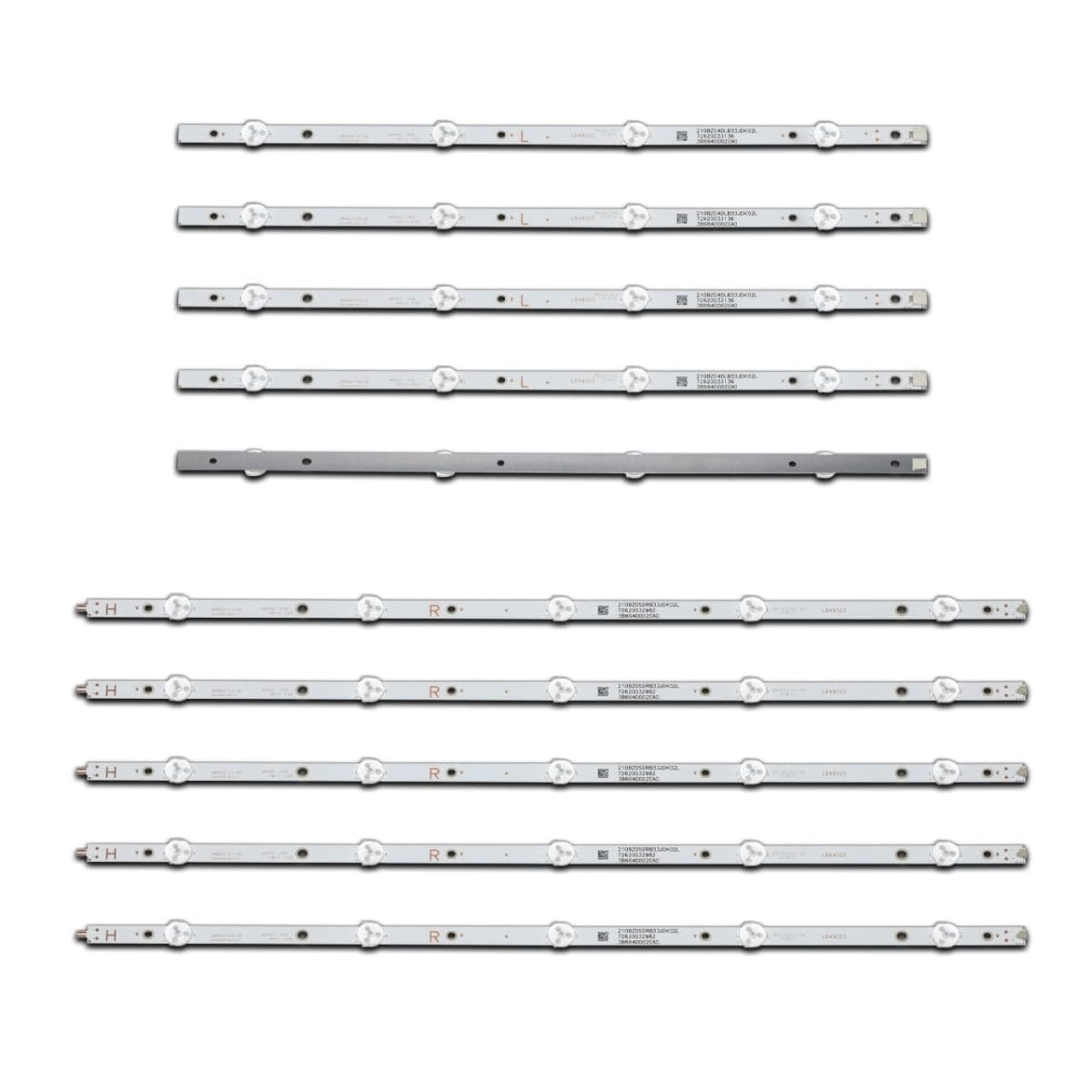

Повний комплект складається з 10-ти составных планок (по 5 шт. кожного виду):
- LB49021 V0_00 (LB49023, TV0D3044312M-L-YL, TT4906F) 3B6640002EA0 – 5 шт.
- LB49021 V1_00 (LB49023, TV0D3055612M-R-YL, TT4906F) 3B6640002EA0 – 5 шт.
Ціна вказана за повний комплект з 10-ти світлодіодних планок.
