LED39D07A-ZC26AG-01 у телевізорах Kivi серії 40U… встановлюється три планки A.
Планку B, яка знаходиться у складі комплекту 2A+1B, можна модифікувати в планку A шляхом додавання перемички біля пластикового роз'єму, яка замкне анод (+) і катод (-) цього роз'єму.

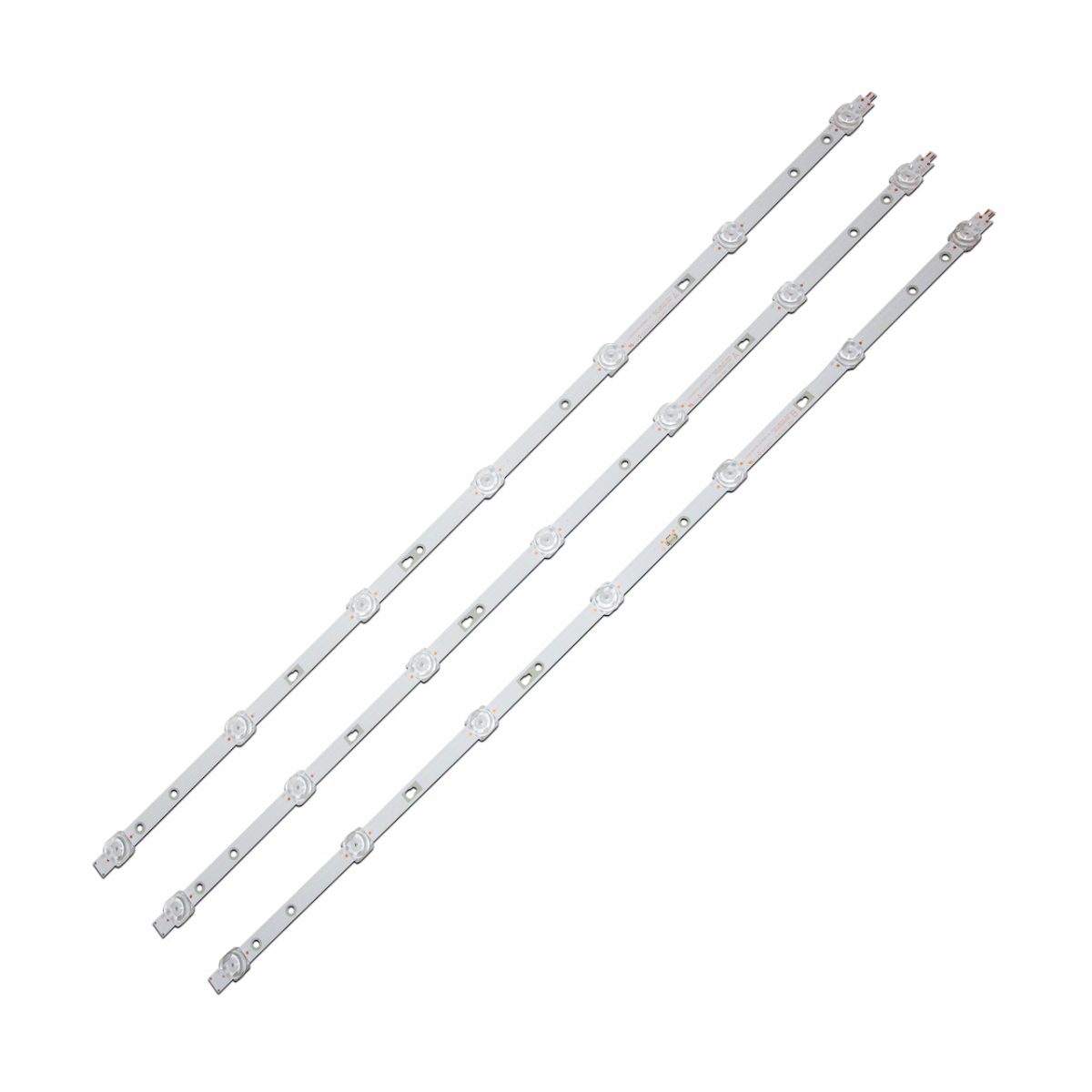

Повний комплект складається з трьох планок:
- LED39D07A-ZC26AG-01 (LED39D07A-ZC23AG-02) – 2 шт.
- LED39D07B-ZC26AG-01 (LED39D07B-ZC23AG-02) – 1 шт.
Ціна вказана за повний комплект з трьох світлодіодних планок.
Можлива проклейка теплопровідного скотча за запитом.

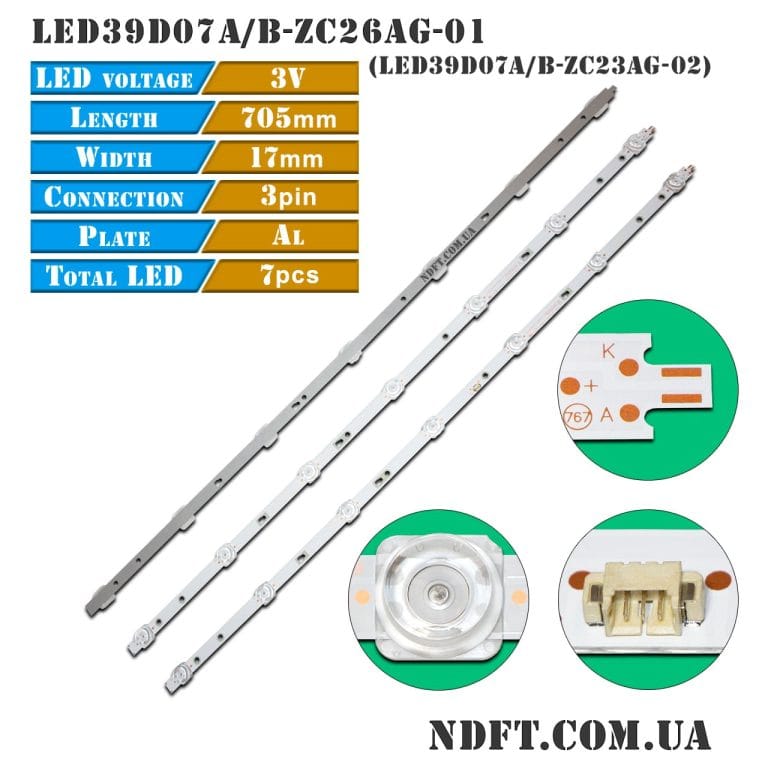

Комплект планок LED підсвітки LED39D07A-ZC26AG-01 LED39D07B-ZC26AG-01 характеристики:

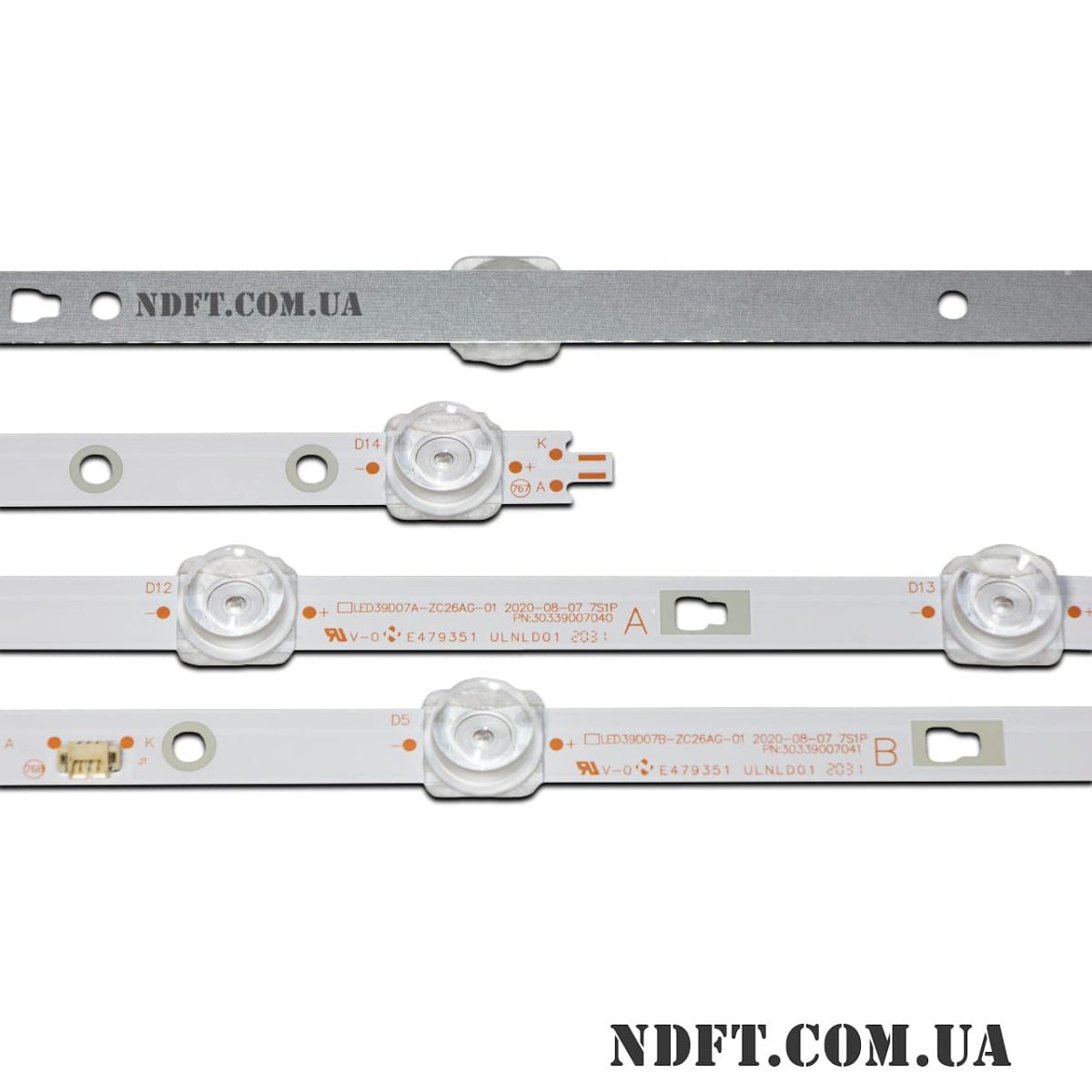

- Маркування:
- LED39D07A-ZC26AG-01 PN:30339007040
- LED39D07B-ZC26AG-01 PN:30339007041
- Робоча напруга одного світлодіода: 3 В
- Висота планки (підкладка + лінза): 9 мм
- Діагональ екрану: 39-40″
- Діаметр світлорозсіювача: 17 мм
- Довжина кожної планки: 705 мм
- Кількість контактів на роз’ємі: 2/3
- Кількість світлодіодів на кожній планці: 7 шт.
- Матеріал підкладки: алюміній
- Відстань між центрами отворів для кріплення: 31-107-102-11-129-108-104-31 мм
- Відстань між центрами світлодіодів: 110 мм
- Відстань між центром 1-го та останнього LED: 660 мм
- Тип світлорозсіювача: увігнутий
- Ширина підкладки планок: 12 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги LED39D07A-ZC26AG-01 LED39D07B-ZC26AG-01:
- LED39D07A-ZC23AG-02 30339007036
- LED39D07B-ZC23AG-02 30339007037
- LED40D07A
- LED40D07B
- LED39D07A-ZC23AG-02A (725 мм)
- LED39D07B-ZC23AG-02A (725 мм)
- LED39D7A-ZC23AG-02 PN:30339007036 (725 мм)
- LED39D7B-ZC23AG-02 PN:30339007037 (725 мм)
- LED39D07A-ZC26AG-01E 30339007040E
- LED39D07B-ZC26AG-01E 30339007041E
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- JE400D3HE1N, VES650QNTS-2D-U11, V400HJ6-PE1 та інших.
Сумісність з моделями телевізорів діагоналлю 39-40″:
- Doffler: 40EF46, 40DF46-T2,
- Element: E2AA40R
- JVC: LT-40MU580, LT-40C591, LT-40C590, LT-40M650, LT-40M685, LT-40MAT588
- Haier: LE40K6000SF, 40A6, LE40A31G, LE40AL88D88, LE40AL88D88A, LED40AL88D88A
- Hitachi: 40C311
- Kivi: 40FK30G, 40FK32G, 40FR50BU, 40FR50BR, 40FB50BU, 40U600KD, 40FK20G, 40FB50BR
- Mystery: MTV-4034LTA2ONN 100005395
- Tongshang: TF40R5
- Westinghouse: WR40FX2019
- Windward: N39S, D40Y, F40Y, N40
- Xiaomi: L40M5-4C, D40PFCNN та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
