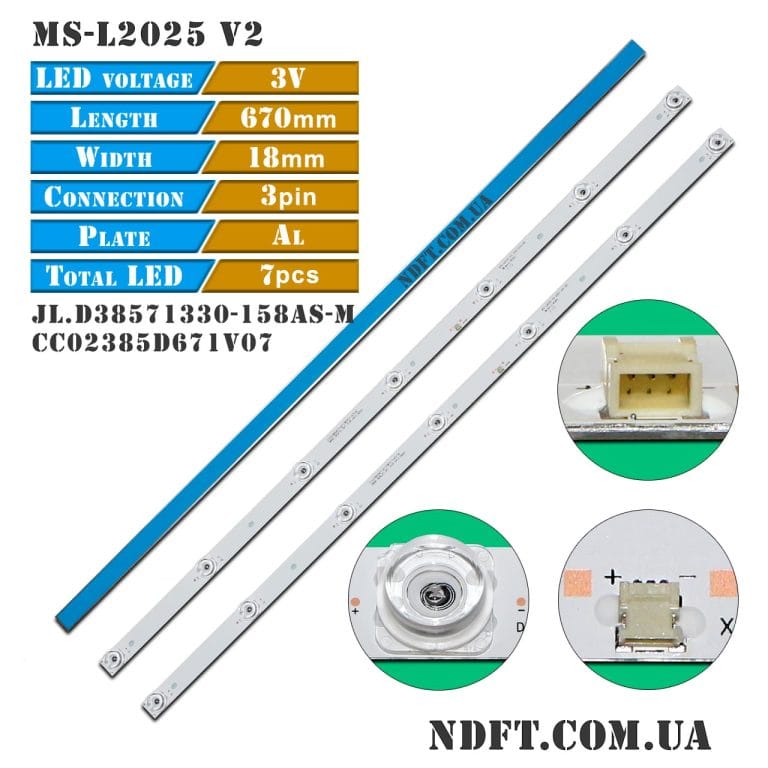

Комплект планок LED підсвітки MS-L2025 V2 (JL.D38571330-158AS-M) характеристики:

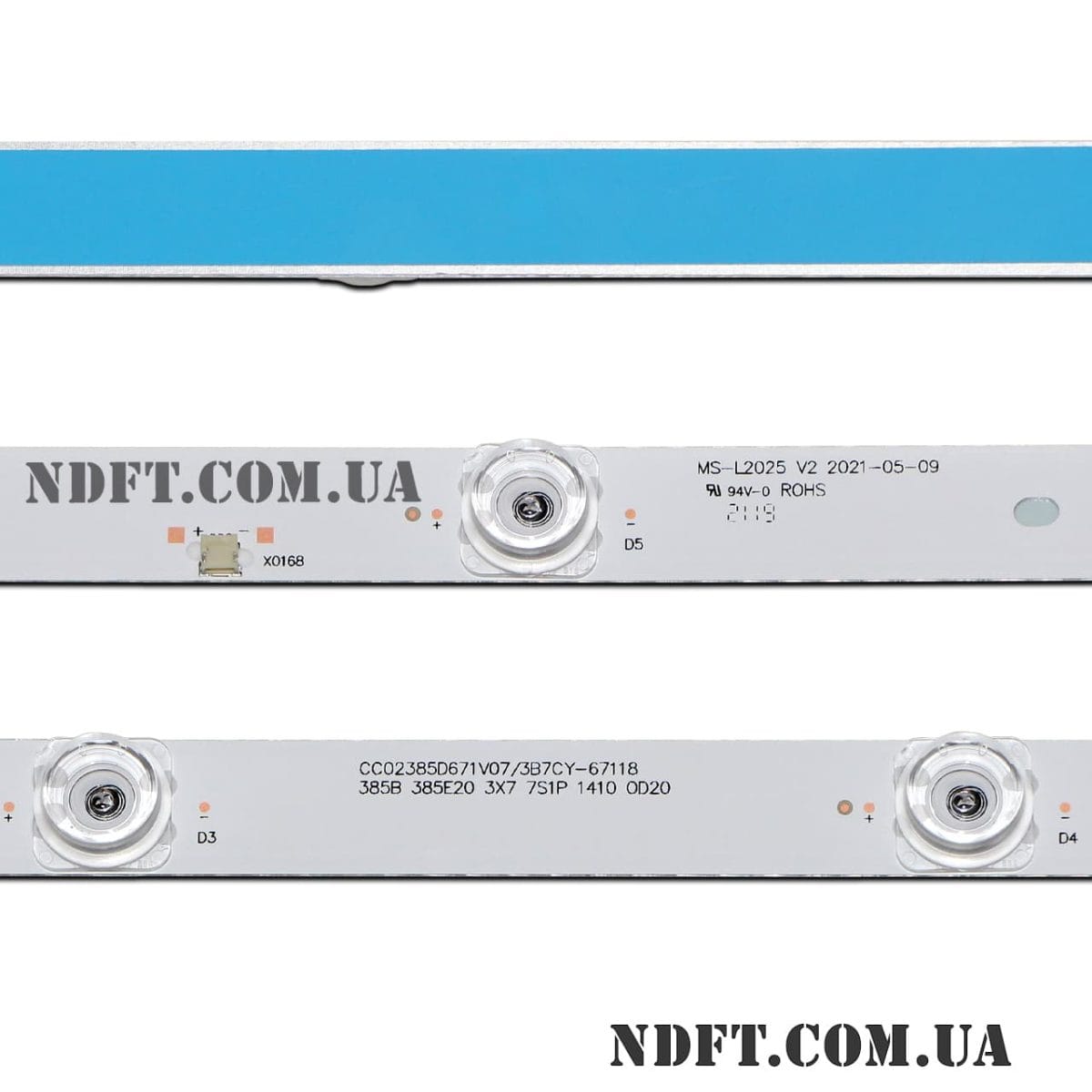

- Маркування:
- MS-L2025 V2
- CC02385D671V07/3B7CY-67118 385B 385E20 3X7 7S1P 1410 0D20
- Робоча напруга одного світлодіода: 3 В
- Загальна напруга планки: 21 В (7S1P)
- Висота планки (підкладка + лінза): 9 мм
- Діагональ екрану: 39″
- Діаметр світлорозсіювача: 17 мм
- Довжина кожної планки: 670 мм
- Кількість контактів на роз’ємі: 3
- Кількість світлодіодів на кожній планці: 7 шт.
- Матеріал підкладки: алюміній + теплопровідний скотч
- Відстань між центрами отворів для кріплення: 138-188-148-138 мм
- Відстань між центрами світлодіодів: 106-112-107-107-112-106 мм
- Відстань між центром 1-го та останнього LED: 649 мм
- Тип світлорозсіювача: увігнутий
- Ширина підкладки планок: 18 мм
- Застосування: ремонт задньої (Direct LED) підсвітки телевізорів
- Гарантія: 6 міс.
Аналоги MS-L2025 V2 (CC02385D671V07):
- JL.D38571330-158AS-M
- CC02385D671V03 385B 385E20 3X7 7S1P 1910 0D20
- CC02385D671V10
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- LC390TU1A
- LC390TA2Aта інших.
Сумісність з моделями телевізорів діагоналлю 39″:
- Akira: 39LED01T2M
- Amcv: LE-39ZTHS17, LE-39ZTH07, LE-39ZTH08, LE-39ZTHS21
- BBK: 39LEM-1089/T2C
- Digma: DM-LED39R201BT2, DM-LED39R301BT2S
- Econ: EX-39HT001B
- Dexp: H39D8000Q, M39D7000Q, H39D8100Q, H39D7000Q, H39F8000Q, H39D7000G
- HI: 39HT101W, 39HT101X
- Hyundai: H-LED39R403BT2
- Leben: LE-LED39R282T2
- Leff: 39H110T
- Lumus: 39NV4001
- Mingcai: MC-39A/4272
- Orion: ПТ-99ЖК-170ЦТ (V1T03)
- Novex: NVX-39H211MSY
- Royalstar: UA400PR
- Sanyo: 39CE2715A1
- Starwind: SW-LED39R301BT2, SW-LED39R401BT2S, SW-LED39R401GT2S
- Yuno: ULX-39TC220, ULM-39TC120 та іншими.
УВАГА:
- Бажано перед здійсненням покупки звірити маркування LED планок з маркуванням товару на сайті. Іноді маркування на товарі може не збігатися з тією, що вказана на ваших планках, хоча і повністю сумісна або телевізори певної моделі можуть містити підсвічування відмінне один від одного в залежності від партії виробництва. Якщо у вас є сумнів яке підсвічування Вам потрібне, то зателефонуйте для уточнення і консультації.
- Перед продажем перевіряється кожна планка на працездатність спеціальним тестером. Настійно не рекомендується перевіряти світлодіодні лінійки пристроями, безпосередньо не призначеними для цього. У нас ви можете замовити пристрою для перевірки працездатності LED підсвітки в розділі обладнання для діагностики.
- У деяких аналогів може відрізнятися форма роз'єму, в цьому випадку необхідно припаяти дроти до контактних майданчиків біля роз'єму, дотримуючись полярності.

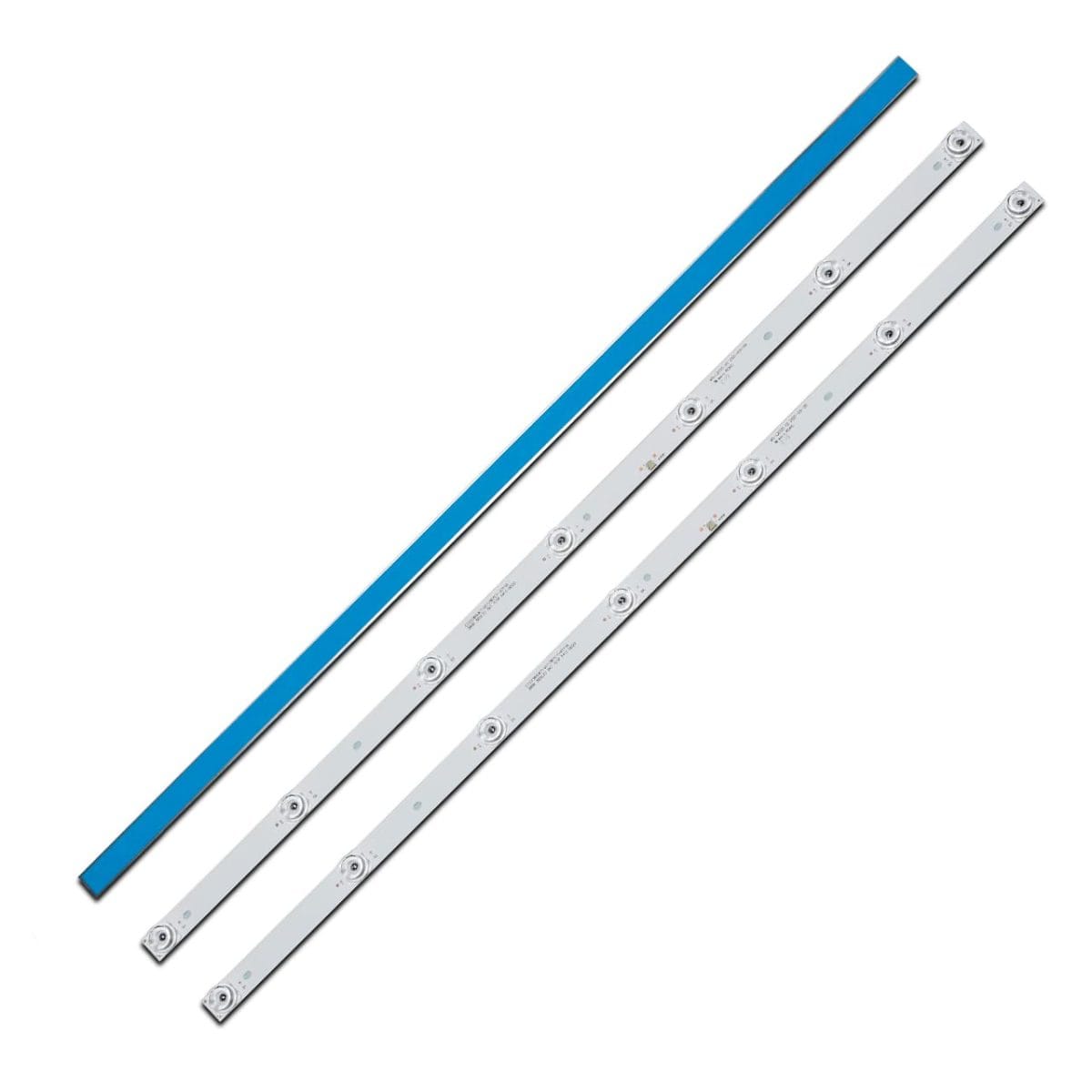

Повний комплект складається з трьох планок:
- MS-L2025 V2 (JL.D38571330-158AS-M, CC02385D671V07, CC02385D671V03, CC02385D671V10) – 3 шт.
Ціна вказана за повний комплект з трьох світлодіодних планок.
