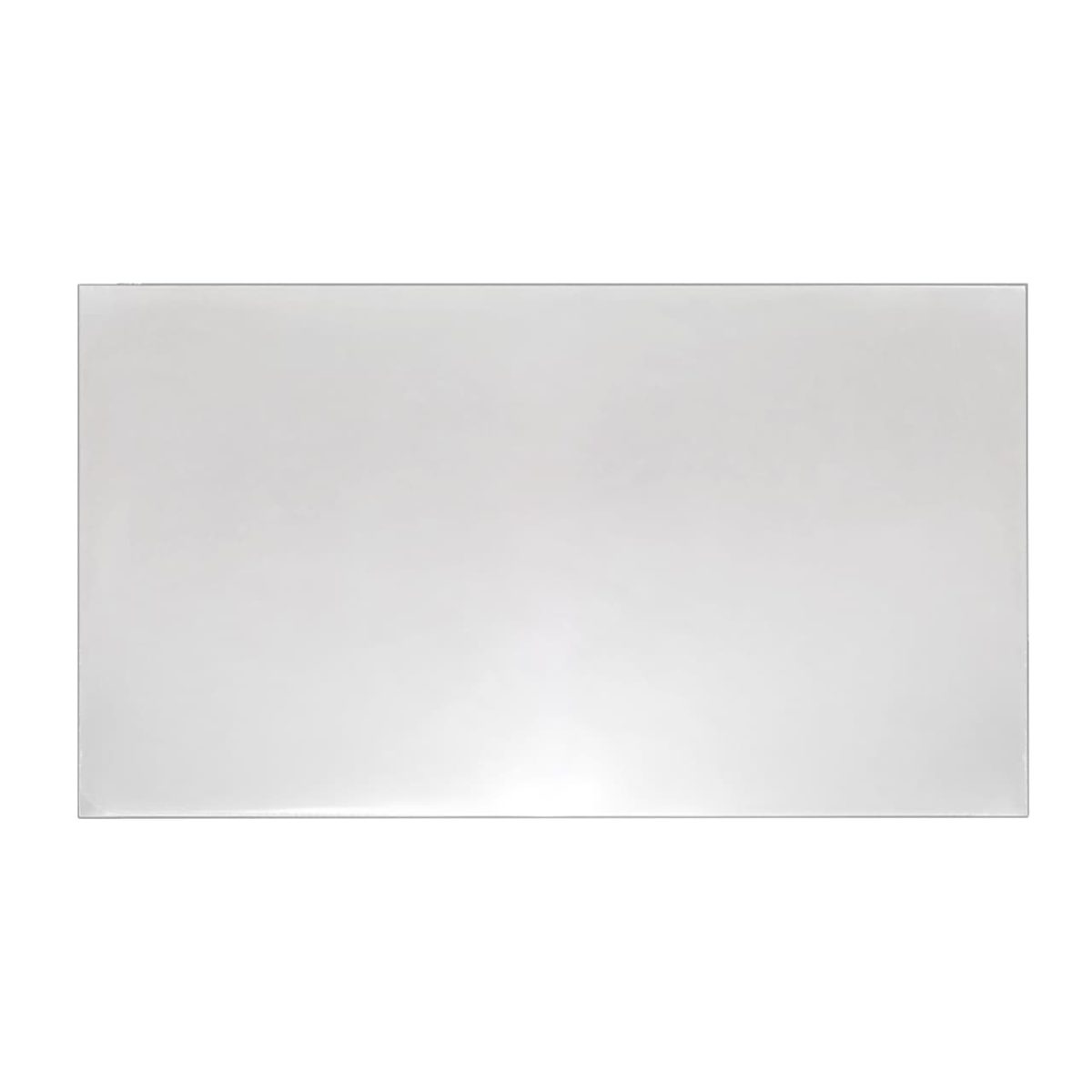

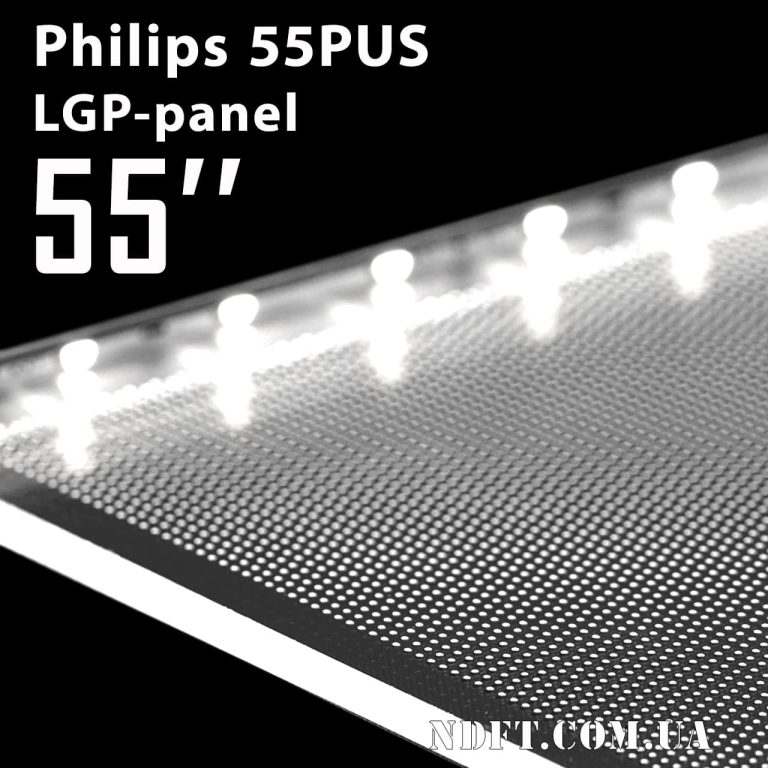

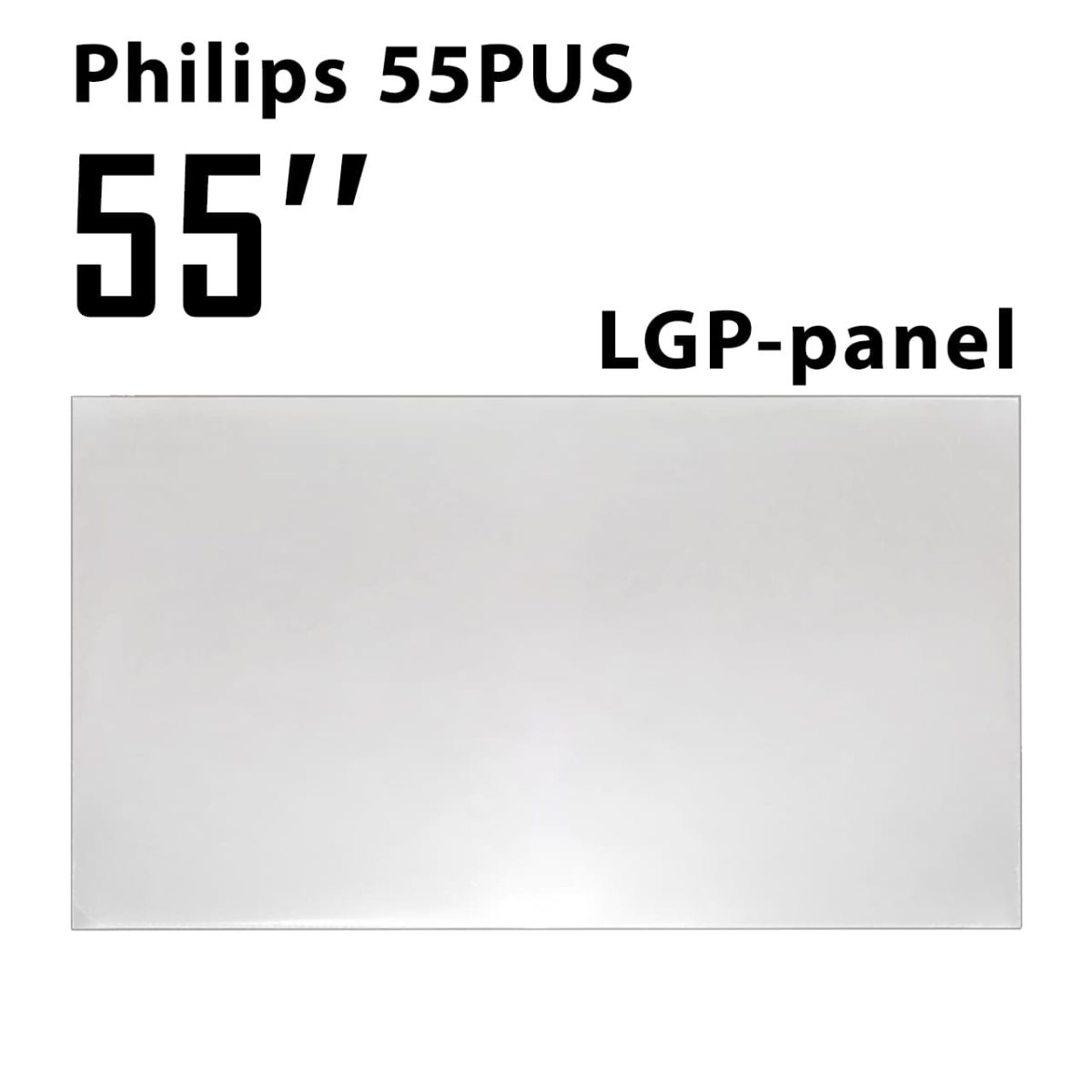

LGP-панель рассеиватель Philips 55″ серии 55PUS светоотражатель/диффузор (LGP55PUS).

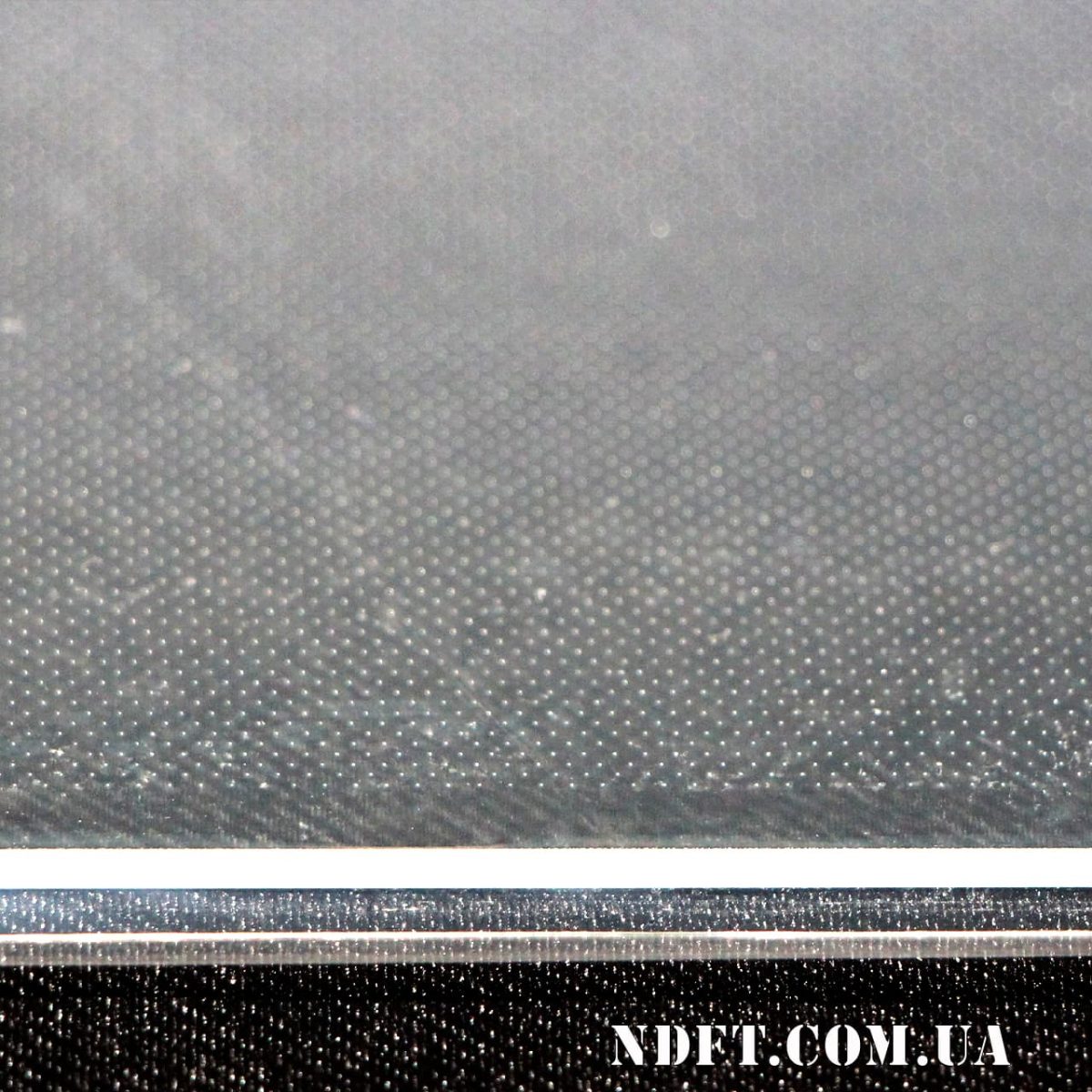

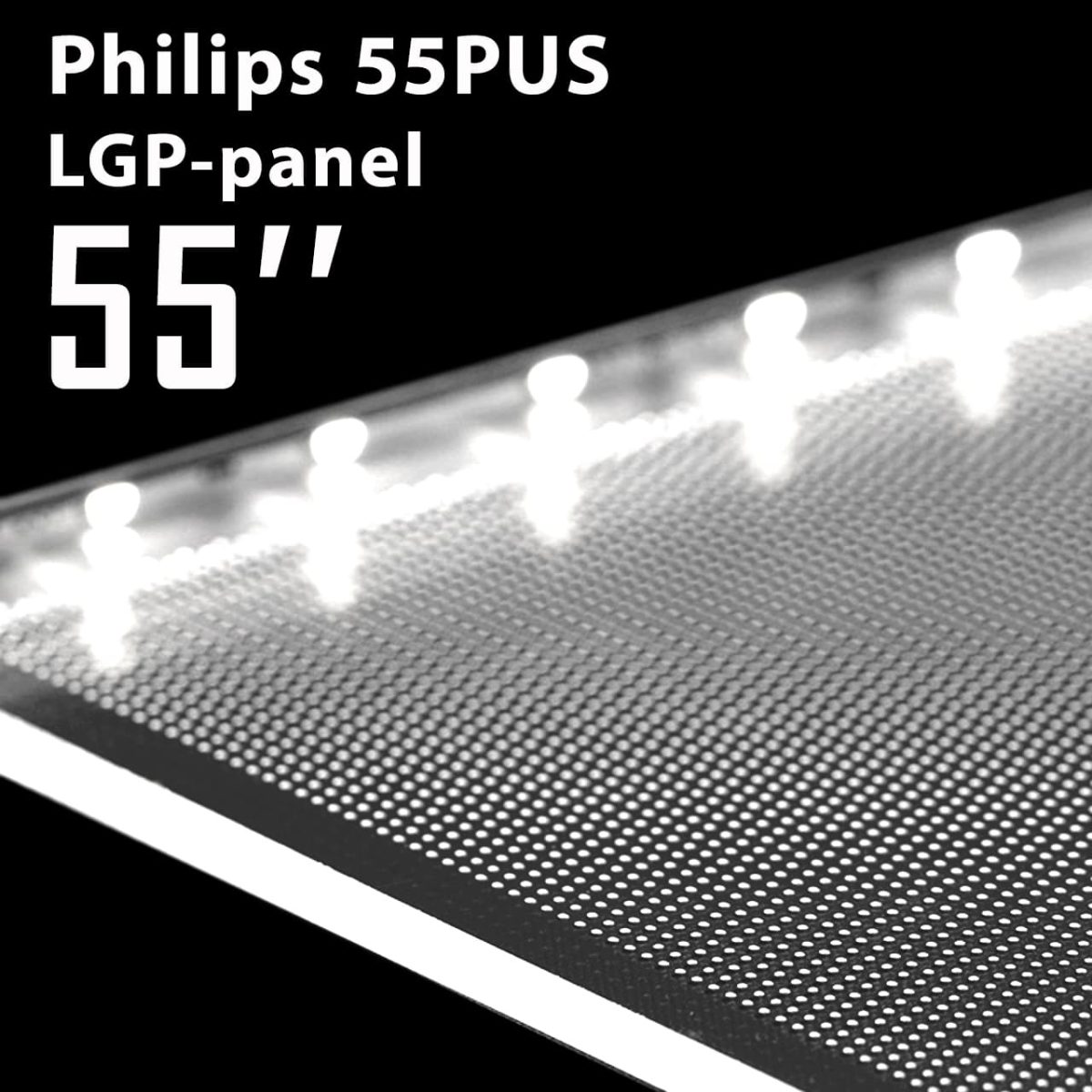

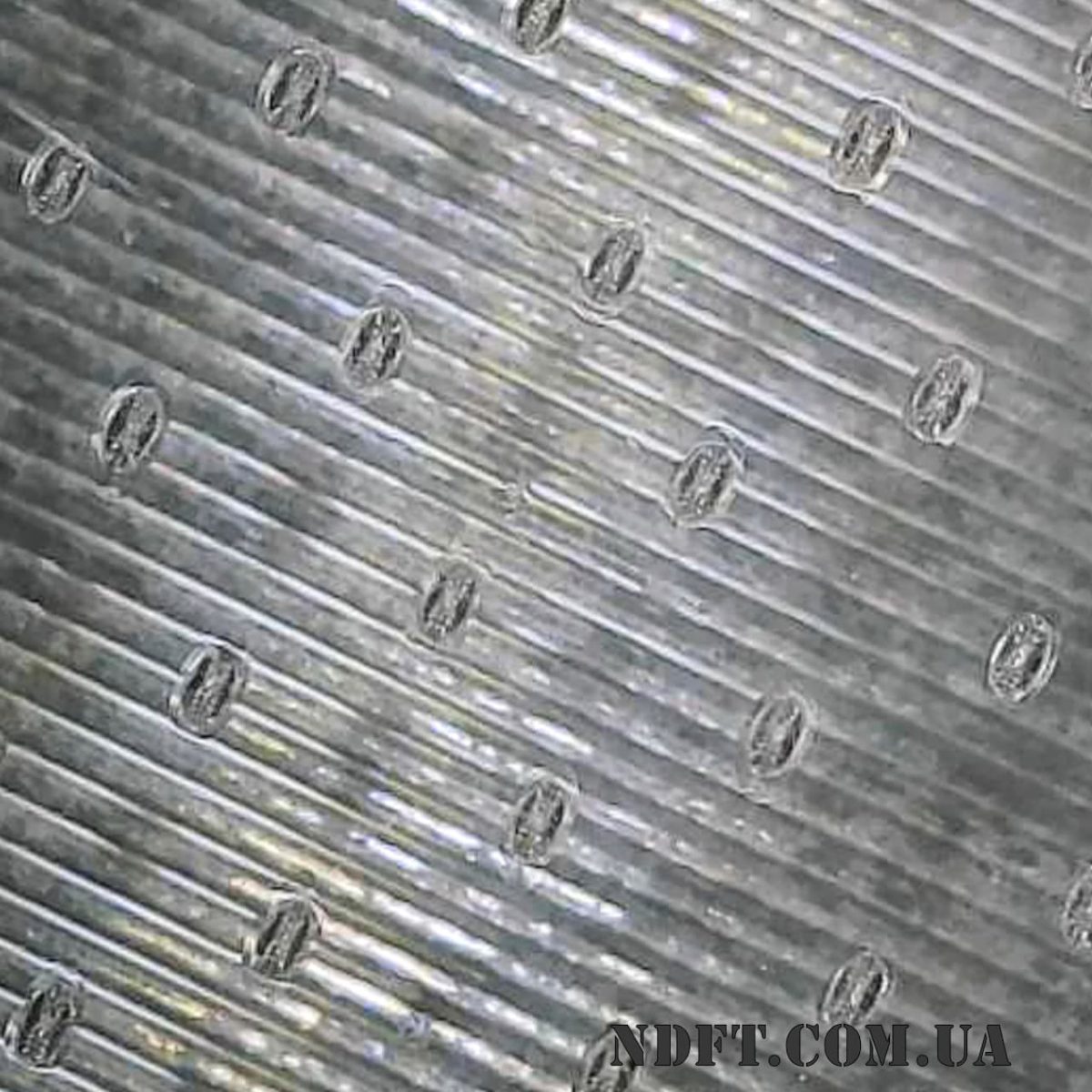

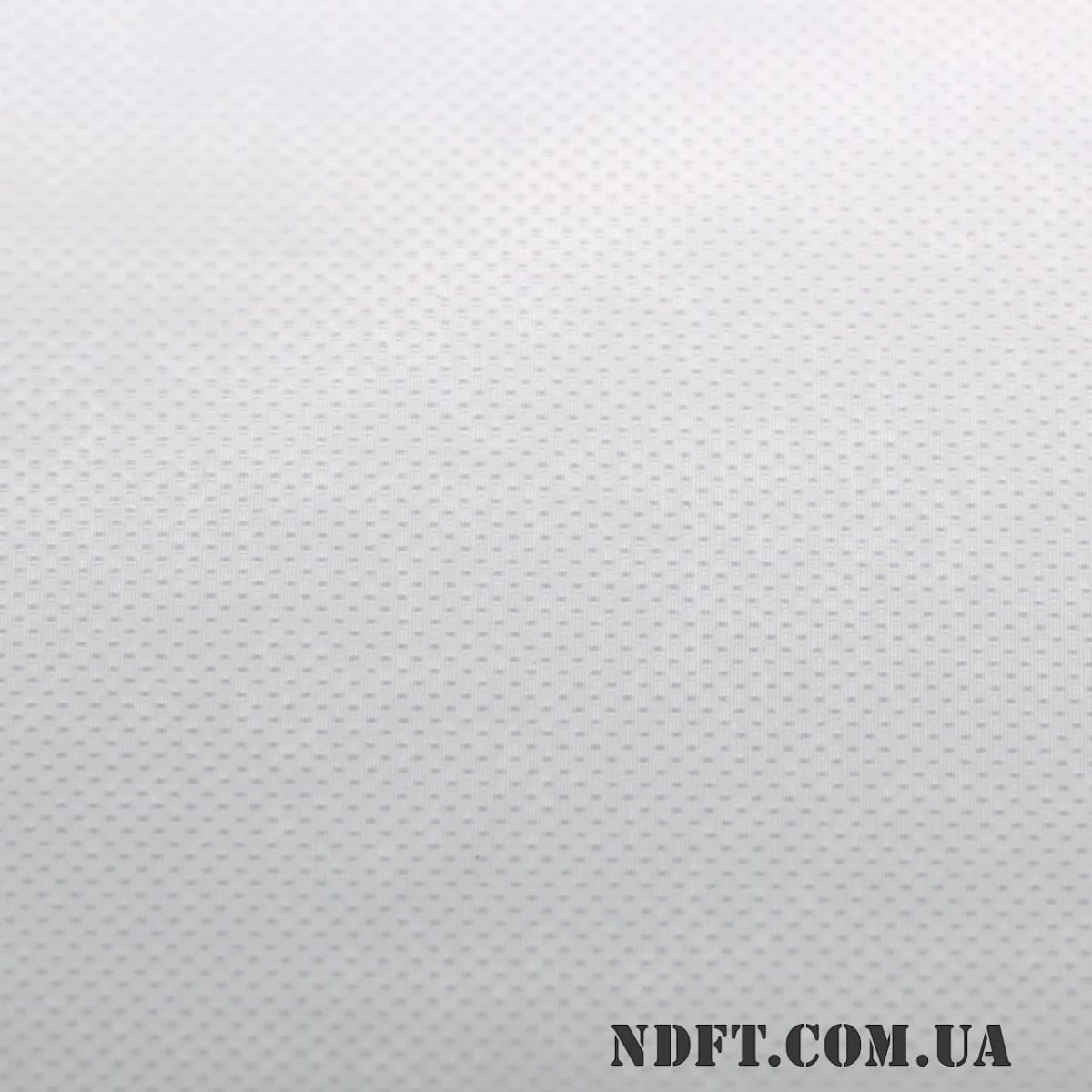

LGP (Light Guide Panel) – світлопровідна панель, яка служить для спрямування світла від торців панелі у потрібному напрямку, при цьому світло рівномірно розподіляється по всій поверхні LGP-панелі. Світловоди служать для спрямування світла з його джерела у потрібному напрямі. По одній стороні по всій поверхні розсіювача нанесені насічки, які є мікролінзами для розсіювання світла.
Правила роботи під час встановлення:
- Роботу з LGP-панеллю (світловідбивачем/розсіювачем/дифузором) слід проводити акуратно у чистих рукавичках, щоб не залишати на поверхні відбитків пальців та подряпин.
- Зняти транспортувальну плівкуяка легко знімається (задня сторона розсіювача з мікролінзами).

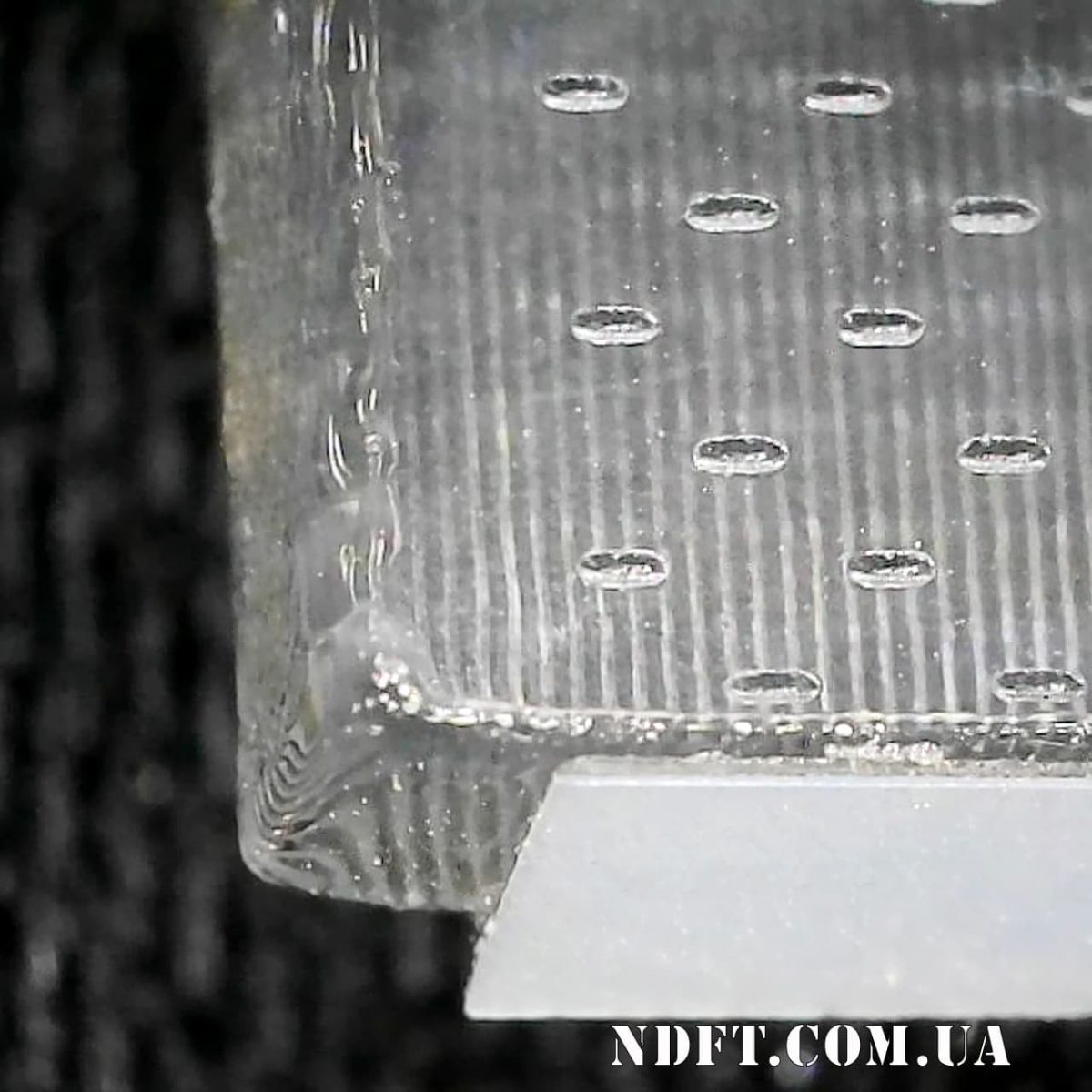

- Торець зі світловідбиваючою фольгою повинен розташовуватися навпроти торця для сполучення зі світлодіодним підсвічуванням. Якщо торець з фольгою встановити біля світлодіодів, розсіювач не буде рівномірно розподіляти світло по поверхні LGP-панелі.
- Встановити розсіювач у корито телевізора на білу підкладку.
- Зняти плівку з лицьового боку розсіювача, Для цього потрібно докласти небагато зусиль. Плівка на лицьовій стороні майже не помітна, але якщо її не зняти розсіювач не працюватиме належним чином.
Характеристики LGP-панели светоотражателя/рассеивателя/диффузора Philips 55″ 55PUS:
- Маркування:
- LGP55PUS
- Марка телевізорів: Philips
- Серія телевізорів: 55PUS
- Діагональ: 55″
- Матеріал виготовлення: акрилове оргскло
- Габаритні розміри (Д×Ш×В): 1216×688×2,5 мм
Застосовуються для ремонту телевізорів в наступних матрицях (панелях):
- TPT550U2-EQLSJA.G
- TPT550U2-EQLSHA.G та інших.
Совместимость LGP светоотражателя (рассеивателя/диффузора) LGP55PUS с моделями телевизоров Philips диагональю 55″:
- Philips: 55PUS7101, 55PUS7181, 55PUS7601/PL, 55PUS7101/12, 55PUS7181/12 та іншими.
