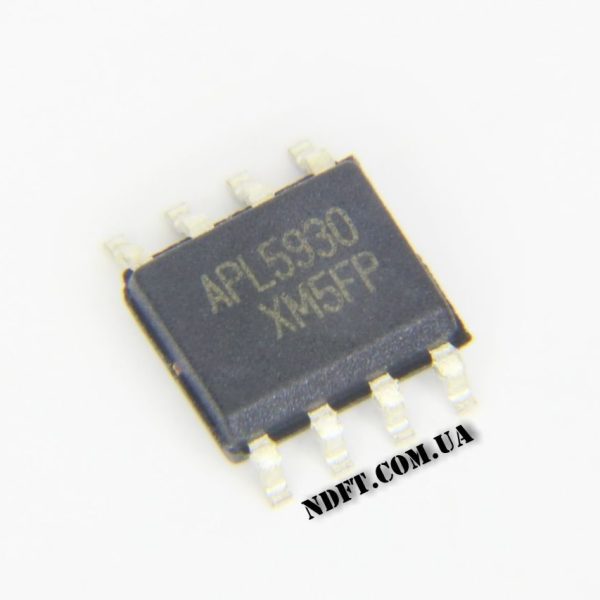

APL5930 – це лінійний регулятор з наднизьким струмом виходу 3А. Мікросхемі потрібно дві напруги живлення, одна з яких є керуючою напругою (VCNTL) для схеми управління, а інша – основною напругою живлення (VIN) для перетворення потужності, щоб зменшити розсіювання потужності і забезпечити надзвичайно низьке падіння напруги. APL5930 інтегрує багато функцій. Ланцюг Power-On-Reset (POR) контролює обидві напруги живлення на контактах VCNTL і VIN для запобіганню помилкових операцій. Функції термічного відключення і обмеження струму захищають пристрій від теплових і струмових перевантажень. APOK показує стан вихідної напруги з внутрішньою затримкою. Він може керувати іншим перетворювачами потужності. APL5930 може бути включений іншими системами живлення. Падіння і утримання напруги EN нижче 0,4 В відключає вихід. APL5930 доступний в корпусі SOP-8P, який має невеликий розмір, такий як і SOP-8, і відкритий майданчик, щоб зменшити опір переходу до корпусу для розширення діапазону потужностей пристроїв.
Характеристики Anpec APL5930:
- Сумісно з APL5913
- Наднизьке падіння напруги – 0,23 В (типове значення) при вихідному струмі 3 А
- Вихідний конденсатор з низьким ESR (багатошарові чіпові конденсатори (MLCC))
- 0,8 В еталонна напруга
- Висока точність на виході – ± 1,5% по лінії, навантаженні і температурному діапазону
- Швидкий перехідний відповідь
- Регульована вихідна напруга
- Моніторинг при включенні харчування на контактах VCNTL і VIN
- Внутрішній Soft-Start
- Обмеження по струму і короткі обмеження по струму
- Термічне відключення з гістерезисом
- Індикатор напруги відкритого виходу VOUT (POK)
- Низкий ток покоя (≤30 мкА)
- Вимкнення / вмикання функції управління
- Корпус SOP-8P і TDFN3x3-10 з відкритим майданчиком
- Безсвинцевий і екологічно чистий пристрій (відповідає RoHS)
Застосування Anpec APL5930:
- Передня бокова шина VTT (1,2 В/ 3 А)
- Пристрої для ноутбуків
- Пристрої для материнських плат
