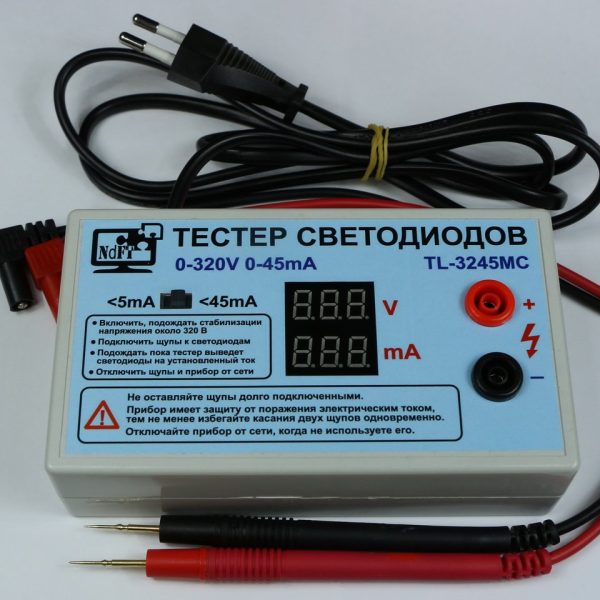

Прилад для перевірки світлодіодів (LED XY284-GHB) TL-3245MC призначений для перевірки і виявлення несправностей як окремих світлодіодів, так і світлодіодних збірок з напругою живлення від 0 до 320 В. Прилад здійснює інтелектуальне управління струмом харчування для уникнення пошкодження світлодіода в разі неправильного підключення.
Перемикач струму дозволяє на малому струмі виявити несправний світлодіод без ризику пошкодження ланцюгів при випадковій переполюсовці, а в положенні великого струму дозволяє прогріти діоди і виявити приховані пошкодження які призводять до мерехтіння або відключення діода після прогріву.
Основні характеристики TL-3245MC (XY284-GHB):
- Вихідна напруга: 0…320 В
- Вихідний струм: 0…5 мА и 0…45 мА (переключається)
- Вхідна напруга: 100…240 В
- Індикатори напруги та струму
- Гальванічна розв'язка
- Мікропроцесорне управління
Рекомендації по перевірці світлодіодної підсвітки телевізора
- Вимкніть шлейфи плати живлення підсвічування
- Підключіть тестер до кабелю, який веде до світлодіодного підсвічування.
- Увімкніть живлення приладу і телевізора. Переконайтеся, що інші вузли телевізора працюють справно. Яскравість під час перевірки може бути нижче звичайного, це нормально.
- Показання напруги на дисплеї в перерахунку на напругу 3 В побічно відображають кількість світлодіодних кристалів в ланцюзі підсвічування. Також якщо ви не впевнені в напрузі живлення світлодіода, який вийшов з ладу, то можна орієнтуватися на свідчення на дисплеї зняті при замірах сусіднього, справного світлодіода.
Корисні поради при роботі з тестером TL-3245MC (XY284-GHB):
- Якщо під час вимірювання на дисплеї відображається 320 В, то або присутній обрив в ланцюзі, або перепутана полярність.
- Якщо дисплей показує «000 V», то значить в ланцюзі присутнє коротке замикання.
- Якщо при підключенні щупів до двох незалежних ланцюгах спостерігається падіння напруги на дисплеї, значить між цими ланцюгами присутній витік.
- Тестер також можна використовувати для перевірки всіх видів стабилитронов і супресорів з напругою пробою до 320 В, напруга на екрані буде відповідати напрузі стабілітрона.
