TV SKR.03 T.RD8503.03 плата зібрана на чіпі RDA8503 з підтримкою функцій мультимедіа і призначена для підключення до будь-яких ЖК матрицями з інтерфейсом LVDS до 2х8 біт.
Основні характеристики:
- Габаритные размеры: 190х43х17 мм
- Напруга живлення: 12 В
- Підтримувані діагоналі матриць: 7-42″
- Інтерфейс матриці: LVDS
- Максимальна пропускна здатність LVDS: 2х8 біт
- Напруга живлення матриці: 3,3/5,0/12,0 В
- Вбудований аналоговий ТВ тюнер RDA5160
- Вбудований аудіо пристроїв 2×4,5 Вт
- Зовнішні інтерфейси: VGA / HDMI / AV / TV / USB
- Підтримка всіх основних мультимедіа форматів і контейнерів (крім багатоканального аудіо АС3)

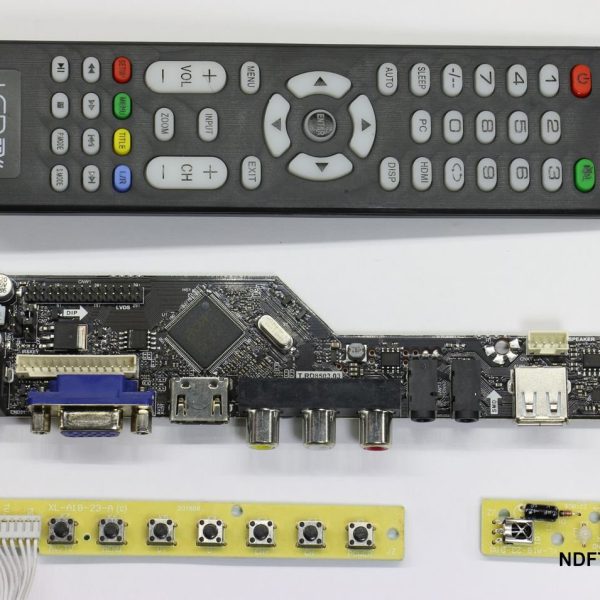

У комплект входить:
- Плата скалера SKR. 03 T.RD8503.03: Кабельне Телебачення 1 шт.
- Пульт дистанційного керування з англійськими кнопками: 1шт.
- Плата з кнопками і ІК приймачем: 1 шт.
Шлейф підключення матриці LVDS в комплект не входить. При необхідності підбирається і повинен бути доповнений індивідуально за запитом і за додаткову плату.
Конфігурація скалера під матрицю проводиться шляхом оновлення прошивки з USB накопичувача.
Для тонкої настройки є інженерне меню, яке викликається набором коду «MENU 1147»
Плата має детальну шовкографію, достатню для успішного підключення плати.
