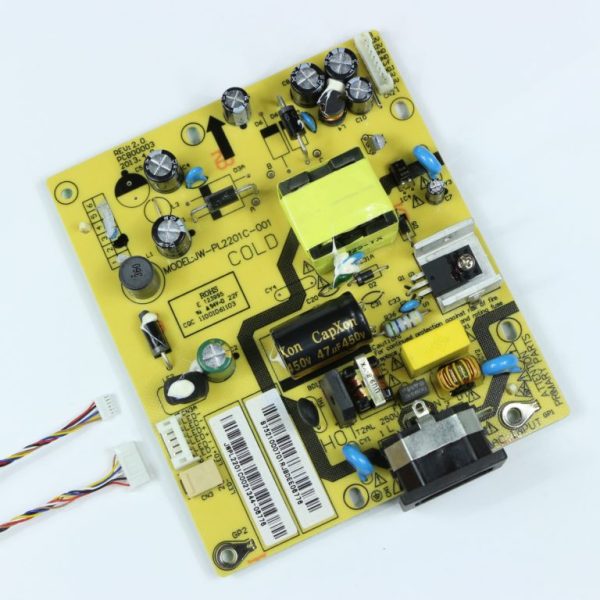

JW-PL2201C-001 12В 5В – Универсальный БП с драйвером led 6pin

JW-PL2201C-001 — универсальный блок питания имеет маркировку и применяется при ремонте или модификации мониторов и телевизоров диагональю до 24″. Блок питания имеет встроенный повышающий драйвер LED 6PIN с выходным напряжением до 80В и стабилизацией по току.

• Выходные напряжения — 12В, 5В, 80В (с токовой стабилизацией)
• Размеры — 130х110х27 мм

Распиновка разъема под LED:

• LED-
• LED-
• LED+
• LED+
• LED-
• LED-

Распиновка питающего разъема:

• 12V
• 12V
• GND
• GND
• ON/OFF
• ADJ
• 5V
• 5V
