2270V1 — Универсальный скалер

2270V1 в комплект входит скалер и стандартный шлейф к матрице 30 pin 2×8-bit если нужен другой шлейф и/или кнопки управления, то пожалуйста свяжитесь с нами или напишите в комментариях к заказу. Обращаем внимание, что цена при этом повышается на размер заказанных опций.

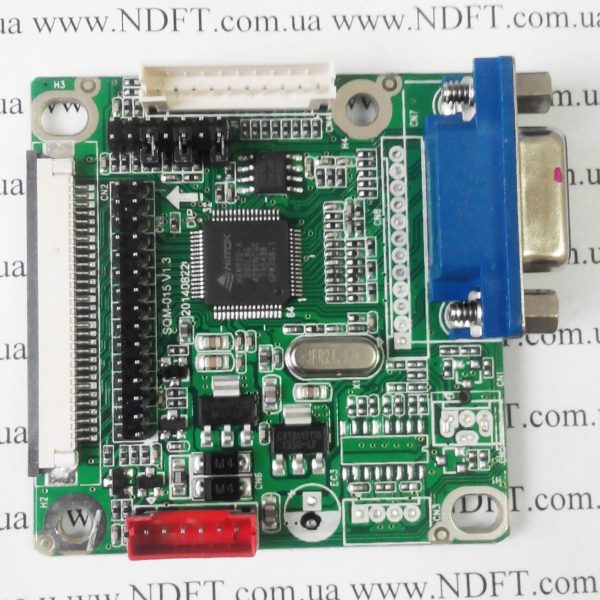

Скалер MT6820-B V3.0 — это обновленная версия универсального скалера 2270V1, предназначенный для подключения практически любой матрицы к интерфейсу VGA. То есть, попросту говоря, с помощью ее можно получить из любой матрицы (даже ноутбучной) монитор для компьютера. Скалер не требует специальной прошивки, вся настройка осуществляется с помощью установки перемычек.
Эта плата логики обычно используется для ремонта монитора со сгоревшей логике, для проверки матриц, и для использования старых ноутбучных матриц в качестве монитора.
Под разные типы матриц есть готовые шлейфы.

• Габаритные размеры: 53×53 мм
• Совместимы мониторы: 9-42 дюйма широкоэкранные LVDS LCD матрицы
• Максимальная Разрешение: 1920×1200

Важно: отключайте питание при перестановке джамперов.
Таблицу установки джамперов смотри в файле-описании.
Назначение выводов разъема матрицы CN8 (2×15 PIN / 2.0) LVDS:

• 1 LCD_PWR
• 2 LCD_PWR
• 3 LCD_PWR

Power for panel:

• 4 GND
• 5 GND
• 6 GND

Ground:

• 7 ATX0- LVDS 0DD 0- Signal
• 8 ATX0 + LVDS 0DD 0 + Signal
• 9 ATX1- LVDS 0DD 1 Signal
• 10 ATX1 + LVDS 0DD 1+ Signal
• 11 ATX2- LVDS 0DD 2 Signal
• 12 ATX2 + LVDS 0DD 2 + Signal
• 13 GND
• 14 GND

Ground:

• 15 ATCK- LVDS 0DD Clock- Signal
• 16 ATCK + LVDS 0DD Clock + Signal
• 17 ATX3- LVDS 0DD 3 Signal
• 18 ATX3 + LVDS 0DD 3+ Signal
• 19 BTX0- LVDS EVEN 0- Signal
• 20 BTX0 + LVDS EVEN 0 + Signal
• 21 BTX1- LVDS EVEN 1 Signal
• 22 BTX1 + LVDS EVEN 1+ Signal
• 23 BTX2- LVDS EVEN 2 Signal
• 24 BTX2 + LVDS EVEN 2+ Signal
• 25 GND
• 26 GND

Ground:

• 27 BTCK- LVDS EVEN Clock- Signal
• 28 BTCK + LVDS EVEN Clock + Signal
• 29 BTX3- LVDS EVEN 3 Signal
• 30 BTX3 + LVDS EVEN 3+ Signal
