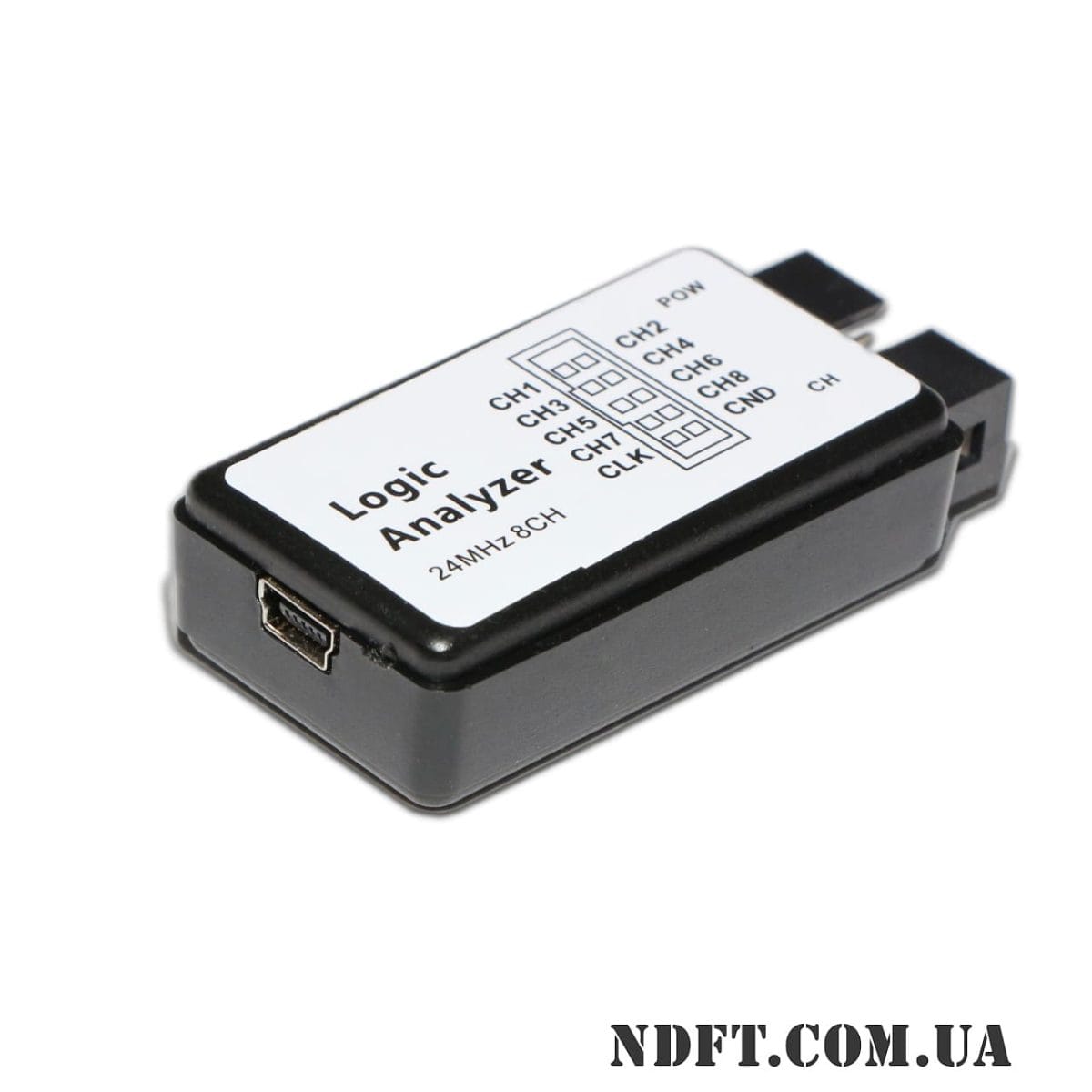

USB логический анализатор Logic Analyzer 24MHz 8CH (клон Saleae Logic Analyzer)
Артикул: 7100017340.20 грн.
В наличии
USB логический анализатор 24 МГц на 8-каналов является клоном Saleae Logic Analyzer (MCU ARM PIC), электронная схема немного упрощена. Используется для записи, просмотра и анализа сигналов в цифровых схемах и автоматической расшифровки записанных сигналов. Возможно проводить анализ протоколов таких как UART, USB, I2C, SPI и многих других. Кроме анализа протоколов возможно измерять частоту ШИМ сигнала и определять точное время между двумя событиями.
Устройство получило широкое распространение среди радиоаматоров, любителей электроники и ардуино.
Работает устройство с двумя программами с Logic от Saleae или с PulseView с открытыми исходниками.
Технические характеристики Logic Analyzer 24МГц 8CH:
- Число каналов: 8
- Частота оцифровки (семплирования) на канал: до 24 МГц
- Частота дискретизации: 24 МГц, 16 МГц, 12 МГц, 8 МГц, 4 МГц, 2 МГц, 1 МГц, 500 кГц, 250 кГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц
- Размер буфера памяти: ≤1G
- Количество семплов в выборке: от 1M до 1000M (зависит от количества памяти на ПЭВМ)

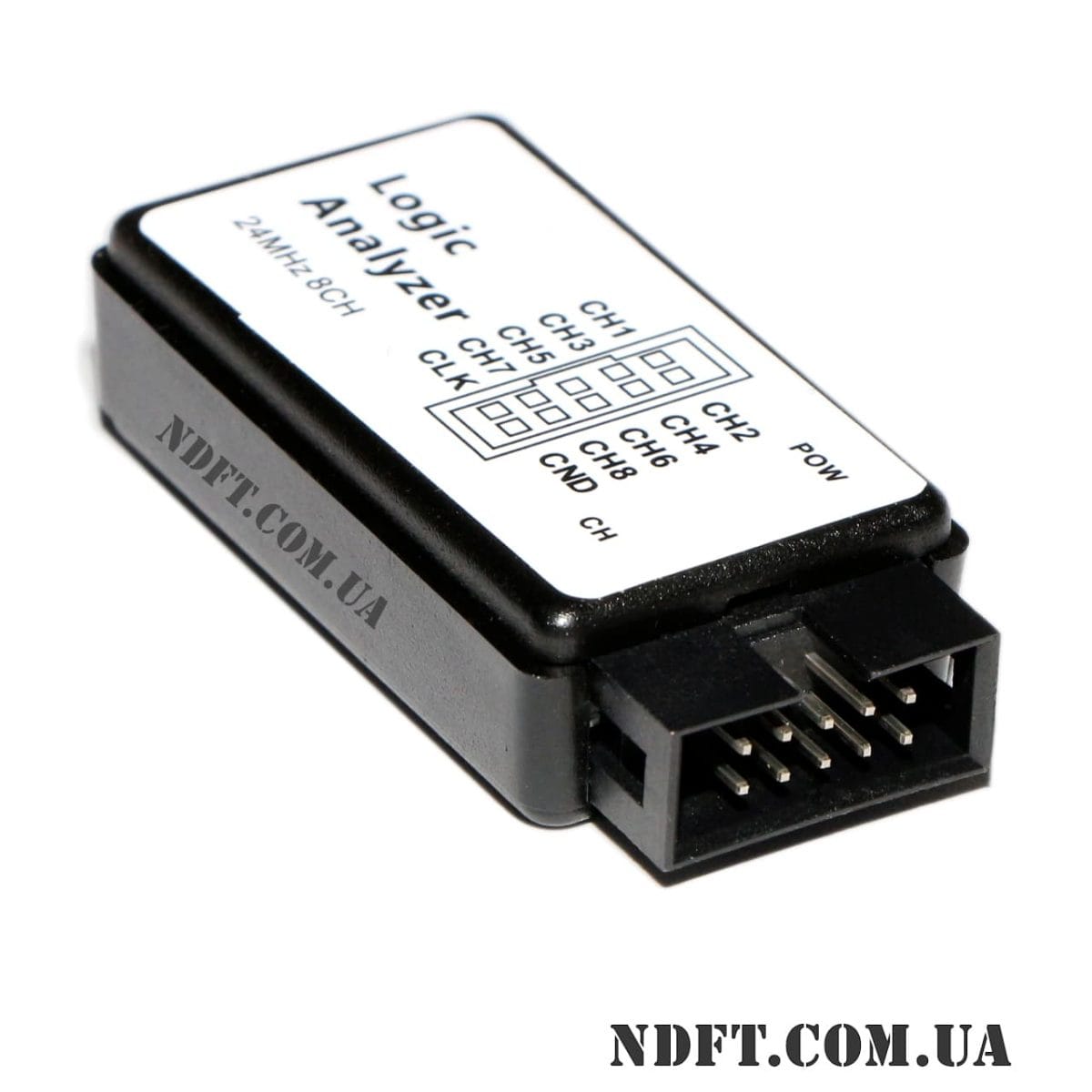

- Входной разъем: IDC-10 10pin (female)
- Выходной разъем: mini-USB (female)
- Входное сопротивление: 100кОм
- Диапазон рабочих напряжений: -0,5…5,25 В
- Напряжение логического «0»: -0,5…0,8 В
- Напряжение логической «1»: 2,0…5,25 В
- Светодиодная индикация: есть
- Работает с 5V, 3.3V, 2.5V, 2.0V. Работа с 1.8V не рекомендуется
- Защищено от статики
- Защита по превышению напряжения: +/- 15В. Не предназначен для длительной работы вне диапазона -0,5…5,25 В
- Входное сопротивление: 1MОм || 10pF (типичное, приблизительное)
- Ошибка/точность измерения длительности импульса: +/- 42ns (at 24MHz)
Комплект поставки Logic Analyzer 24МГц 8CH:
- кабель для подключения к ПК с mini-USB(male) на USB(male)
- анализатор в пластиковом корпусе
- шлейф дюпон кабель 10pin. (DuPont female-female)
