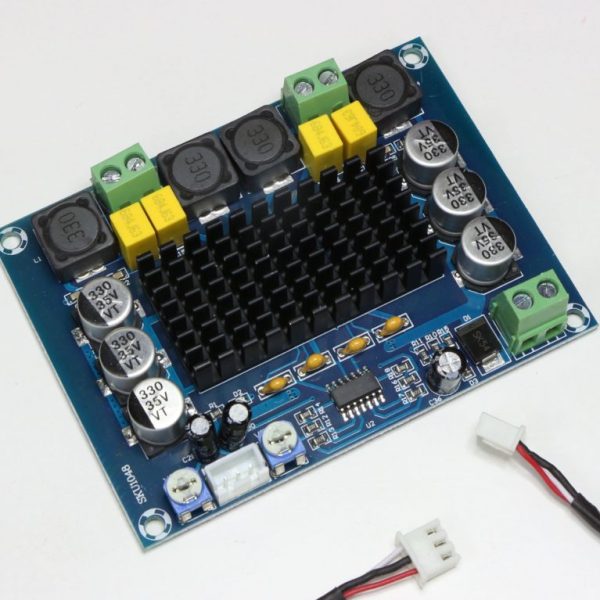

XH-M543 модуль стерео усилителя звука 2х120W D-класс, 12-26 В (на TPA3116D2)

TPA3116D модуль усилителя D-класса построен на базе микросхемы:

• Модель модуля: XH-M543
• Микросхема усилителя: TPA3116D2
• Диапазон напряжения питания (DC): 12…26 В
• Выходная мощность:
  • 2×120 Вт при питании 24 В
  • 2×50 Вт при питании 12 В
• Соотношение сигнал/шум: 100 дБ
• Тип входного разъема питания: винтовые клеммы
• Тип входных разъемов: 3-пиновый разъем + шлейф
• Тип выходных разъемов: винтовые клеммы
• Регулировка громкости каналов: подстроечные резисторы
• Габаритные размеры (Д×Ш×В): 92×68×16 мм

Комплект поставки модуля XH-M543 на TPA3116D2:

• 1 шт. – модуль XH-M543 стерео усилителя звука 2х120W
• 4 шт. – четыре пластиковые стойки
• 1 шт. – 3-пиновый шлейф

Для более удобной регулировки громкости можно заменить и перепаять подстроечные резисторы (10 кОм) на потенциометры с ручками.

В комплекте для подключения входных устройств поставляется шлейф с 3-пиновым разъемом с двух концов. Если нужно подключать модуль к разъему к телефону или ноутбуку, можно переделать второй конец шлейфа на разъем mini-jack 3.5mm.
