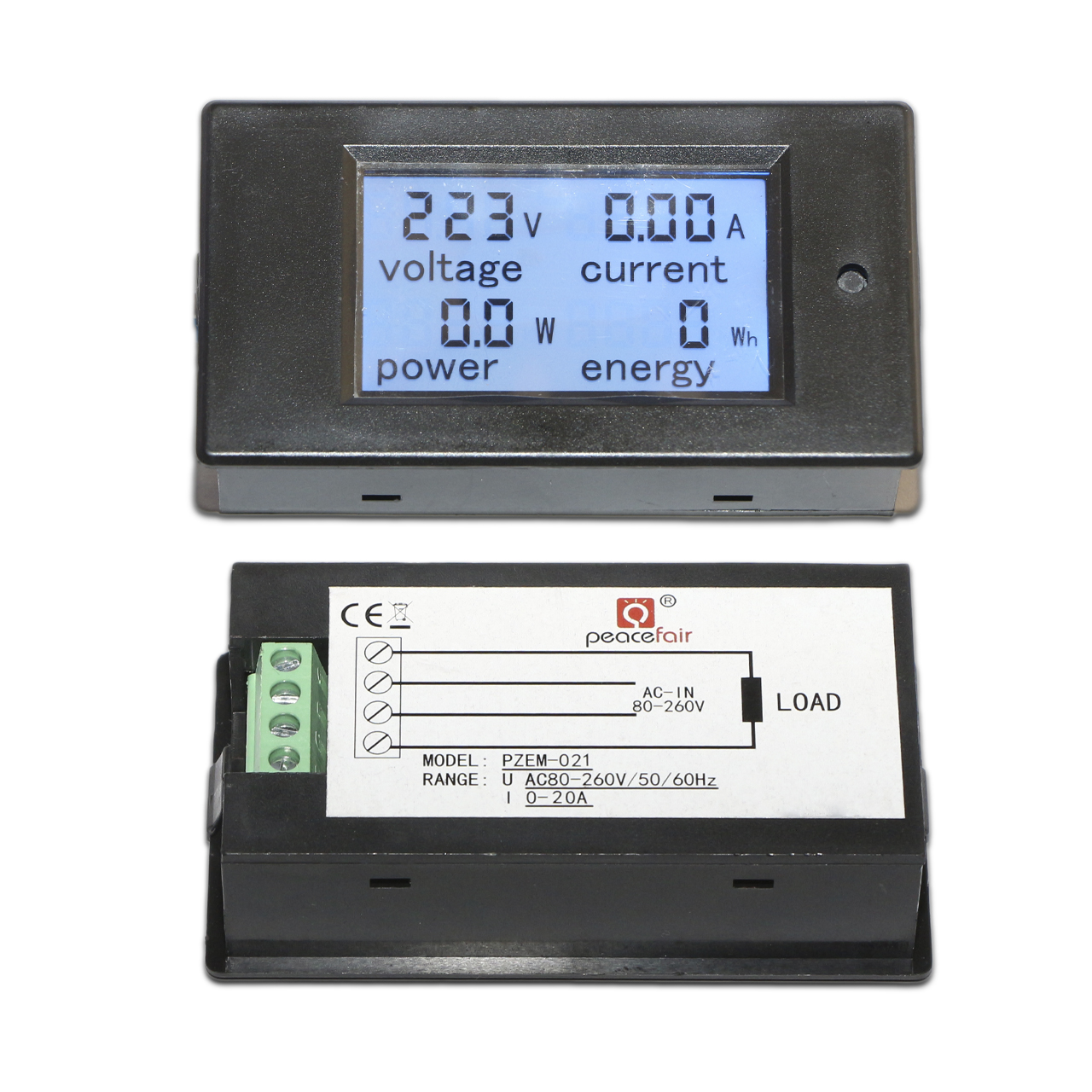

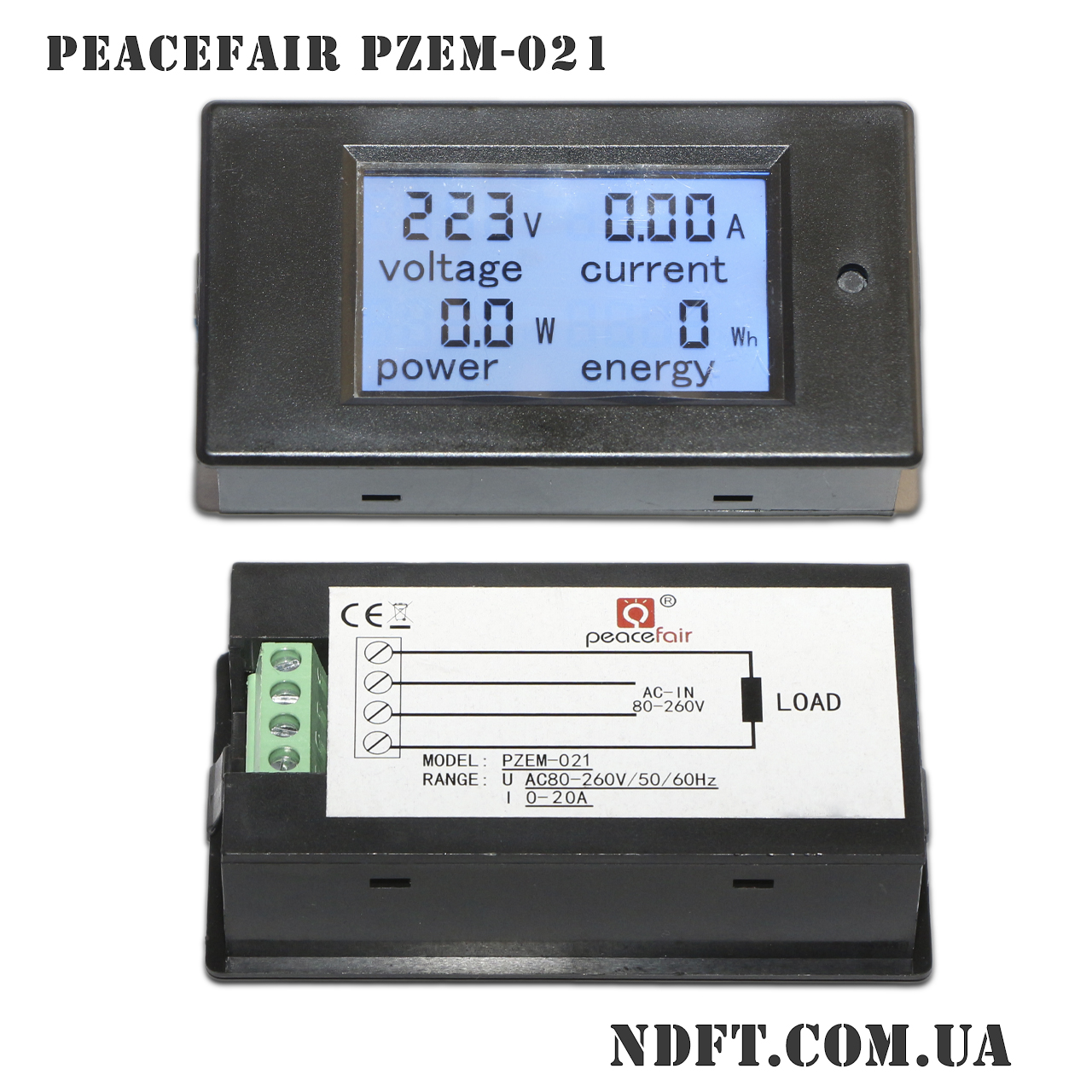

PeaceFair PZEM-021 является интеллектуальным устройством, которое производит отображение ряда измеряемых параметров на экране LCD, таких как: входное напряжение, потребление мощности и тока, а также потребленную электроэнергию.
LCD экран отображает все 4 измеряемые параметра, а также имеет дополнительную подсветку экрана при необходимости.
У прибора PeaceFair PZEM-021 есть энергонезависимая память, в которую записываются показания счетчика.
На корпусе ваттметра присутствует специальная кнопка, которая немного утоплена в корпус. Эта кнопка отвечает за настройку и управление некоторыми параметрами устройства:
- Кратковременное нажатие на кнопку включает/выключает подсветку LCD экрана.
- Для входа в меню настроек нужно нажать на кнопку в течении 5 секунд и цифра мощности замигает и можно запрограммировать максимальную мощность, при превышении которой LCD экран начнет мигать. Кратковременное нажатие по кнопке начнет менять текущее значение порога максимальной мощности. Если не менять значение в течении 3 секунд, то мигать начинает следующая цифра и т.д., после установки нужных значений нужно сохранить данные путем нажатия на кнопку на 5 секунд.
- Для сброса показаний счетчика потребленной электроэнергии нужно зажать кнопку и держать более 5 секунд, пока на индикаторе не отобразится надпись «SET CLr». Показания счетчика начнут мигать, для сброса нужно будет кратковременно нажать на кнопку и после этого для сохранения измерений повторно зажать кнопку на 5 секунд или выключить и включить устройство.

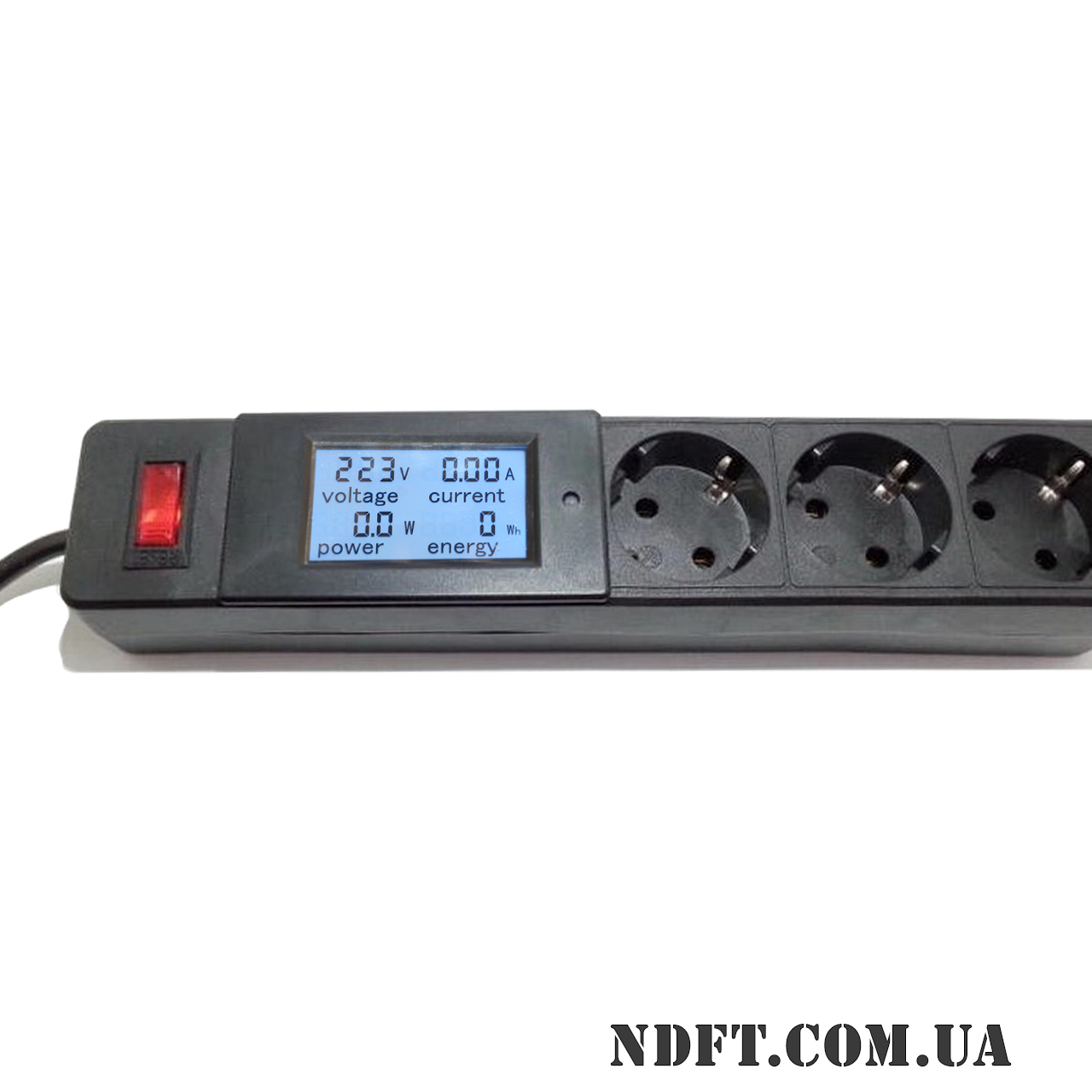

Конструкция ваттметра предназначена для встраивания в корпус, например в удлинители, счетчики, шкафы, панели. Среди радиолюбителей широкое распространение этот прибор получил при встраивании его в контактную колодку из нескольких розеток путем демонтажа пары из них.
Технические характеристики ваттметра PZEM-021:
- Модель: PZEM-021
- Производитель: PeaceFair
- Диапазон входного напряжения (AC): 80…260 В
- Диапазон рабочих частот: 45…65 Гц
- Максимальный ток: 20А
- Диапазон измерения мощности: 0…4500 Вт
- Диапазон потребление энергии: 0…9999 кВт•ч
- Точность измерения: 1%
- Подсветка индикатора: есть
- Память измерений: энергонезависимая

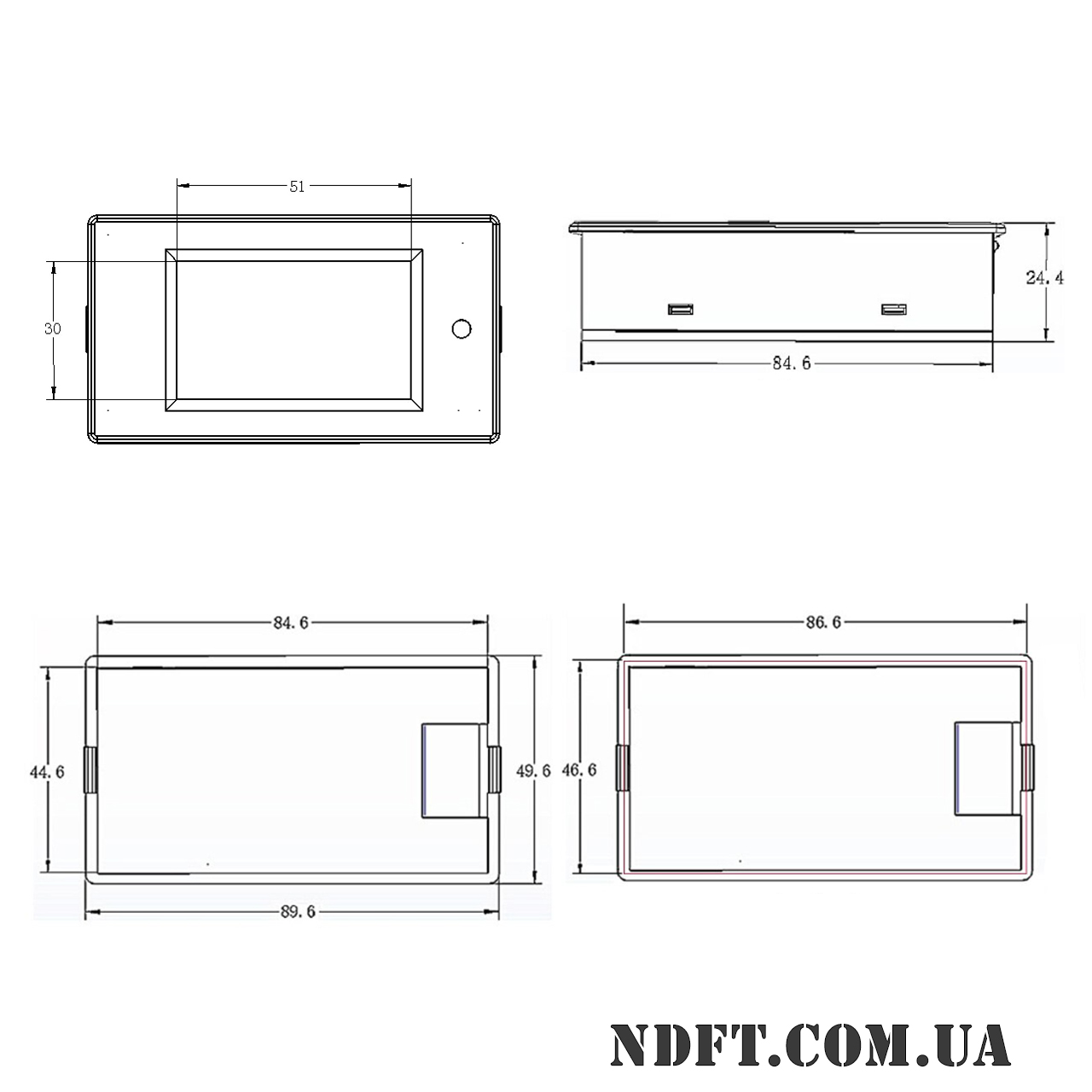

- Габаритные размеры (Д×Ш×В): 90×50×25 мм
Функциональные особенности энергометра PZEM-021:
- Измеряемые параметры:
- Напряжение
- Ток
- Мощность
- Счетчик потребления электроэнергии
- Подсветка LCD экрана
- Сигнализация при перегрузке путем мигания подсветки LCD
- Возможность настройки порога срабатывания сигнализации
- Функция сброса счетчика электроэнергии
- Сохранение показаний при выключении
- Одновременное отображение все 4-х параметров на экране
