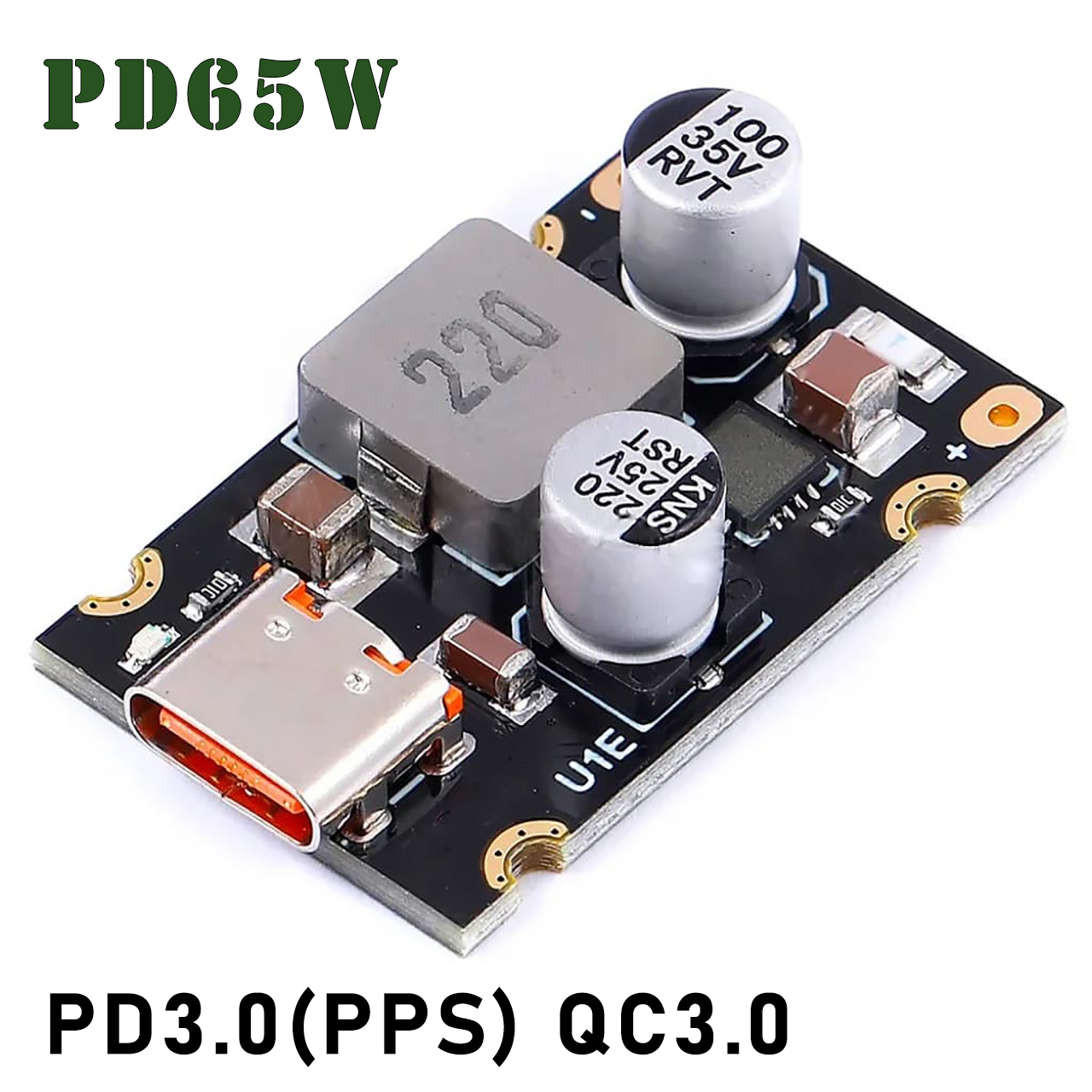

Понижающий модуль step-down DC-DC CKCS U1E — высокоэффективный модуль c быстрой зарядкой PD65W PD3.0, QC3.0 преобразует 8V-30V в 5V/9V/12V/20V по USB Type-C.
Мощный понижающий DC-DC модуль быстрой зарядки для сборки собственного зарядного устройства преобразует входное напряжение DC 8–30 В в выходное 5В/9В/12В/20В по протоколу PD3.0 через порт USB type-C (USB-C).
Т.к. модуль является понижающим DC-DC, то выходное напряжение не будет выше входного. Для получения, например 20V на выходе, входное напряжение должно быть выше этого значения, следует учесть КПД модуля для расчета. При подаче на вход минимального значения в 8V на выходе можно получить только стандартное напряжение 5V и так далее.
Выходной разъем поддерживает современные протоколы быстрой зарядки (PD3.0/PD2.0, QC3.0/QC2.0, FCP, SCP, AFC, MTK PE, BC1.2, Apple, PE+1.1) и автоматически подбирает оптимальное напряжение для каждого устройства.
Максимальная мощность модуля на выходе составляет 65 Вт, но для достижения этих показателей и нормальной работы мощность блока питания на входе должна быть выше этого значения, и не ниже, чем может потреблять нагрузка на выходе.
Применение модуля с быстрой зарядкой:
- автомобильная электроника: создание зарядного устройства от бортового напряжения питания 12-24V
- солнечная энергетика: питание от контроллера солнечных панелей
- DIY зарядные станции и повербанки: дополнительные порты для мощных аккумуляторных систем с BMS
- лабораторные блоки питания (ЛБП): расширение портов внешнего интерфейса
- зарядки смартфонов, планшетов, ноутбуков, Powerbank и других устройств через USB Type-C
Основные характеристики модуля CKCS U1E:

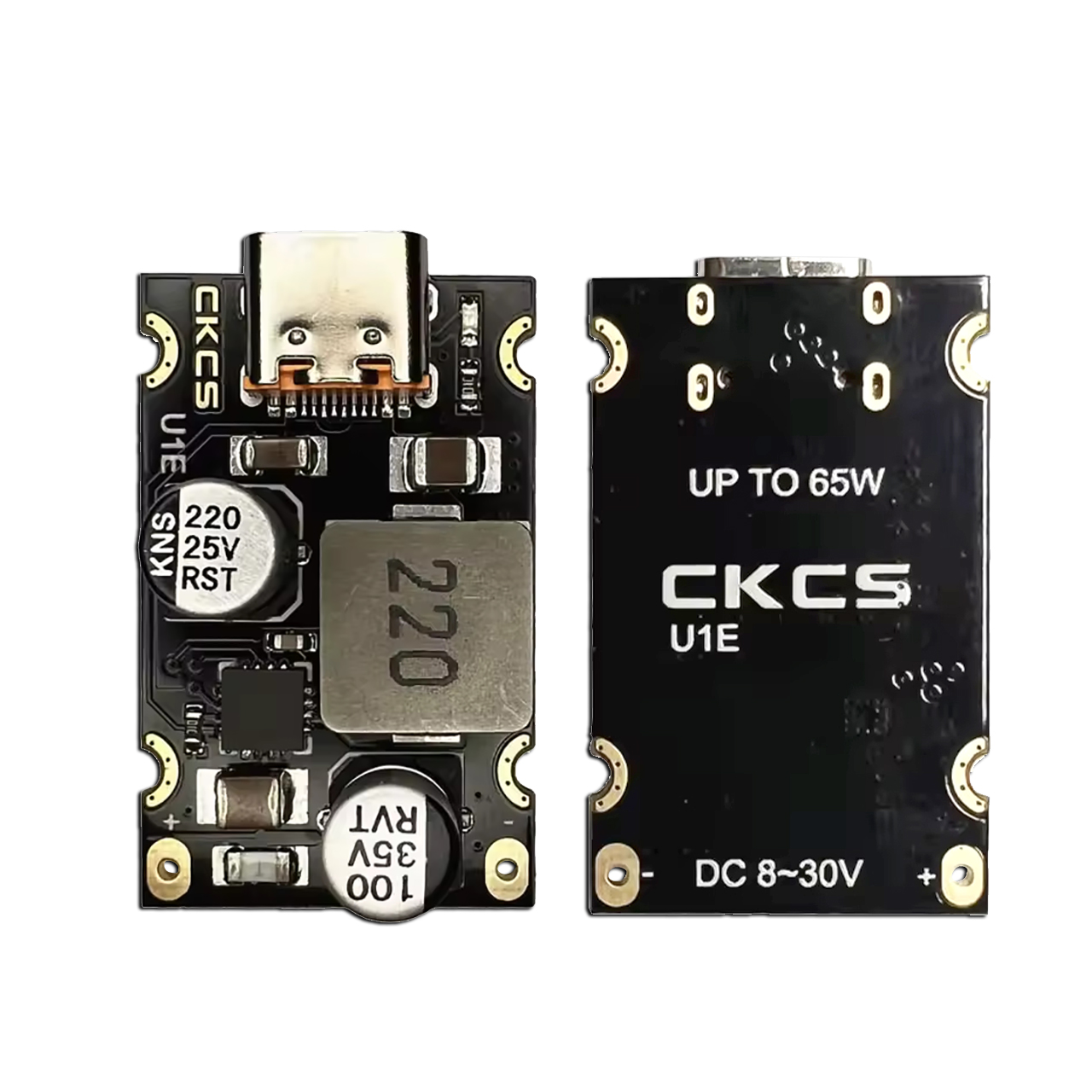

- Маркировка: CKCS U1E
- Тип модуля: понижающий DC-DC (step-down)

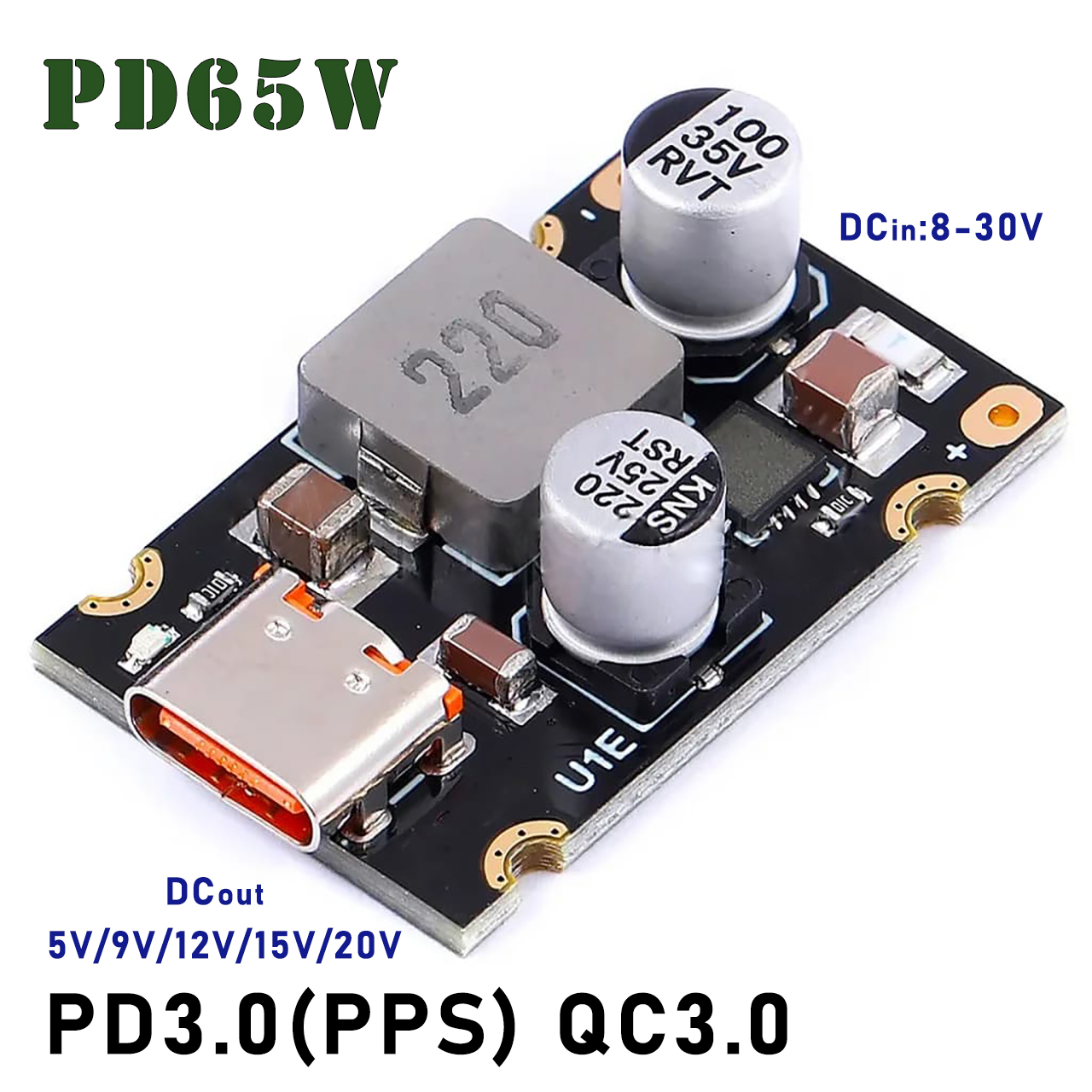

- Входное напряжение (DC): 8…30 В
- Выходное напряжение (PD/QC): 5V/9V/12V/20V
- Выходное напряжение (PPS): 3,3…21 В
- Выходное напряжение (QC3.0): 3,4…20 В (шаг 0,2V)
- Максимальная выходная мощность: 65 Вт
- Входной интерфейс: контактные площадки под пайку
- Выходные порты: USB Type-C (USB-C)
- Индикация работы: синий светодиод
- PDO профили (зависят от Uвх):
- 5V/3A
- 9V/3A
- 12V/3A
- 15V/ 3A
- 20V/3.25A
- 3.3–16V/3.25A
- 3.3–21V/3A
- КПД преобразования: 92–97%
- Пульсации выходного напряжения: ≤100 мВ
- Ток холостого хода: ≤3 мА
- Габаритные размеры (Д×Ш×В): 33,2×20,5×9,5 мм
Понижающий модуль DC-DC CKCS U1E имеет функции защиты:
- от перенапряжения
- от пониженного напряжения
- от перегрузки по току на входе
- от короткого замыкания на выходе
- от перегрева контроллера
