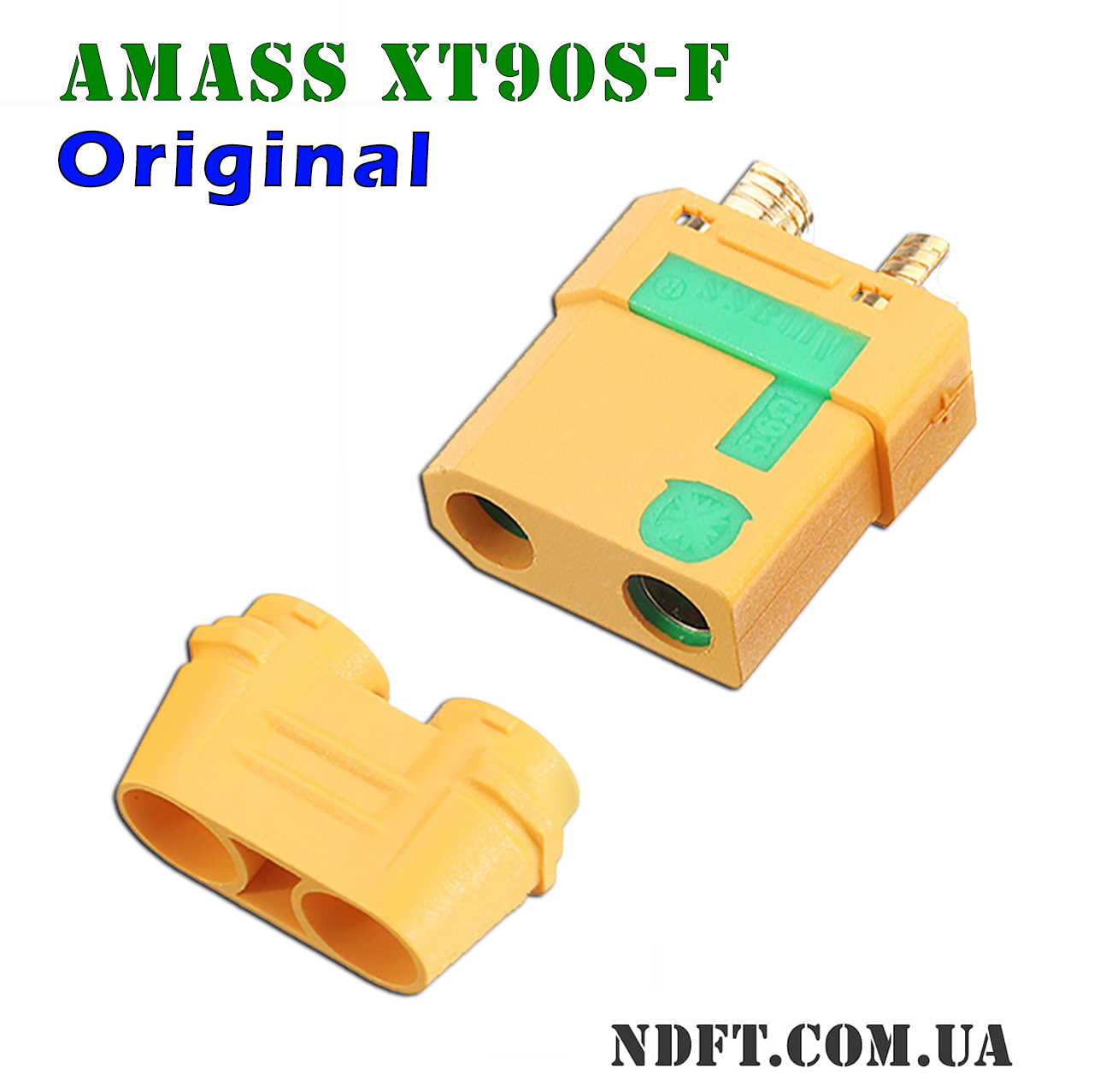

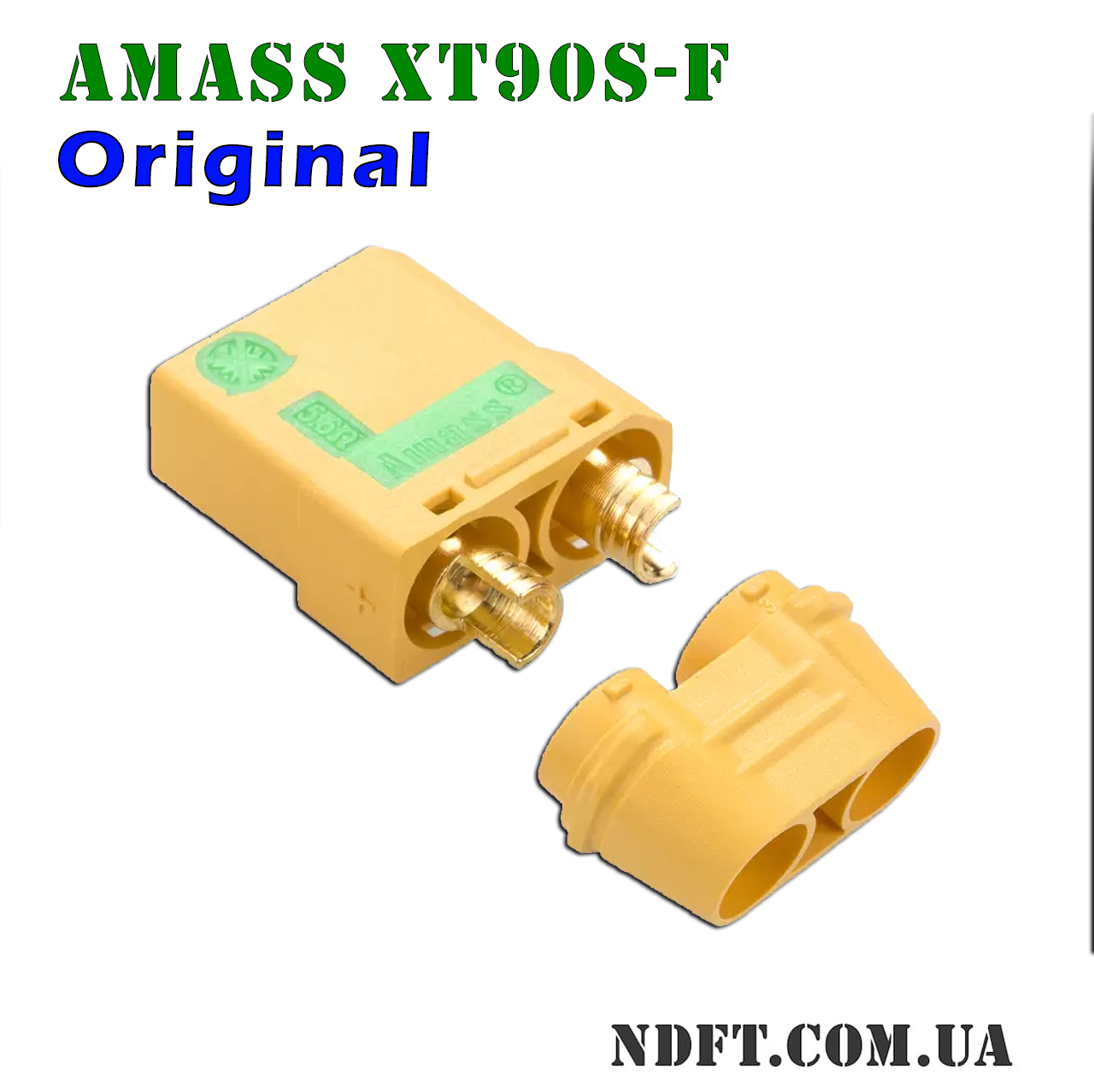

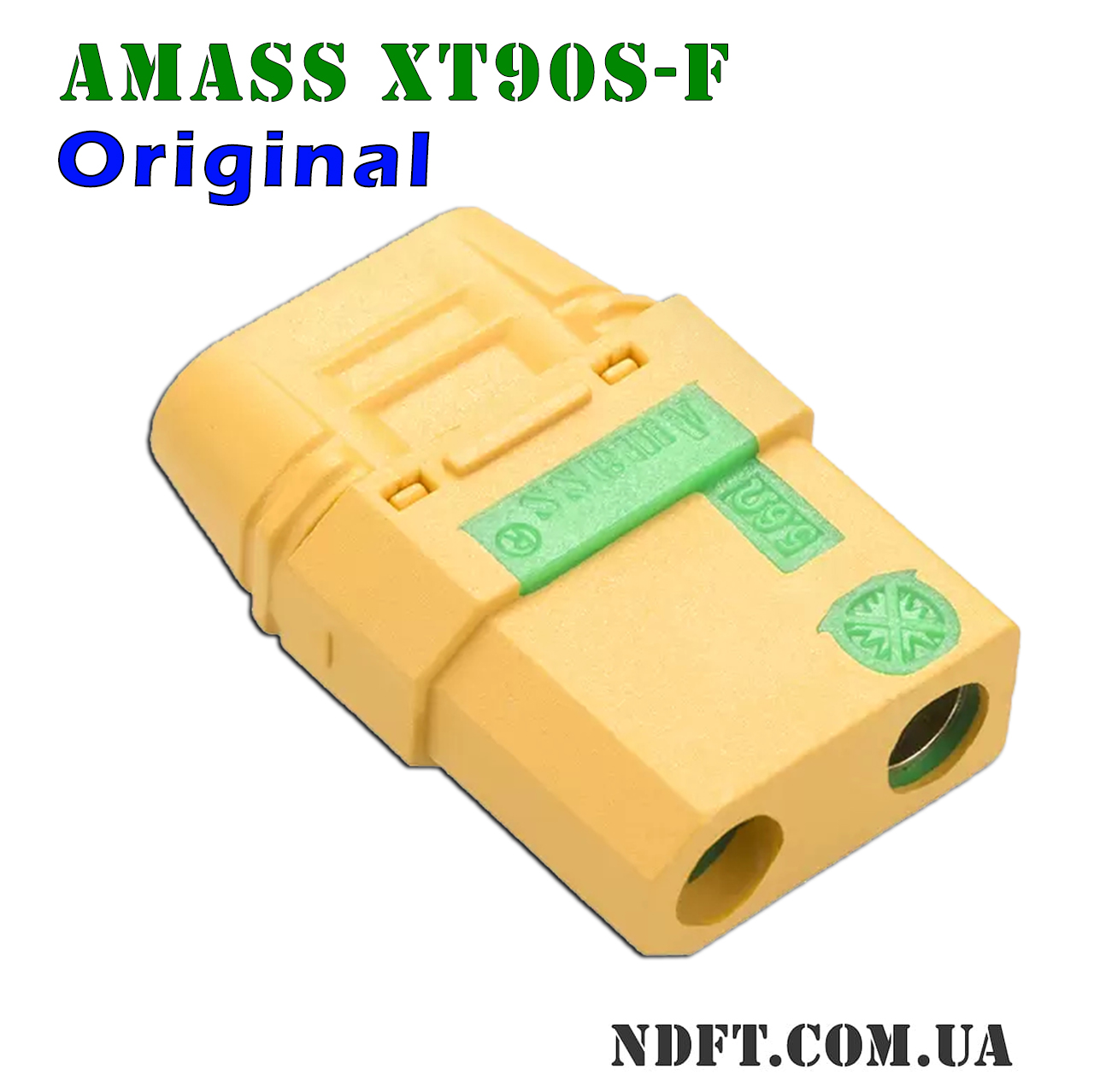

Силовой разъем AMASS XT90S anti-spark (ОРИГИНАЛ) — превосходный противоискровой разъём для подключения нагрузки к источникам питания, рассчитанные на высокую пропускную способность до 45 Ампер постоянного тока (кратковременно до 90 А) и напряжение до 500VDC.
Безыскровой Amass XT90S-F оснащен встроенной системой искрогашения при подключении нагрузки к аккумуляторам при высоких напряжениях и токах, обеспечивает безопасную систему, защищающую пользователя и электронные компоненты. Для защиты паяных контактов в комплект разъемов входят защитные колпачки.
В обычных разъемах без искрогашения сам искровой разряд может быть не виден глазу, и даже почти не слышен, особенно при низких напряжениях и токах. Искровой разряд почти всегда присутствует при подключении разъемов под нагрузкой, и больше всего проявляет себя при подключении аккумуляторных сборок с числом секций от 6S и более. Обычно на входе электронной нагрузки присутствуют конденсаторы, которые в момент подключения разряжены и имеют малое сопротивление, при подключении такой нагрузки к АКБ с высоким напряжением может возникать искра. Электрическая дуга, которая возникает от искр, механически разрушает контакты и усиливает коррозию проводников, увеличивает сопротивление контактов. AMASS XT90S-F сначала подключается через контактное сопротивление в 5,6 Ом для более плавного заряда входных конденсаторов, затем замыкается основной контакт напрямую (без сопротивления), когда конденсаторы уже заряжены.
Важно при работе подключать безыскровой силовой разъём Amass XT90S до упора до основного контакта, иначе рабочий ток будет сильно перегревать искрогасящий резистор.
Резистор 5.6 Ом в XT90-S выполняет следующую роль:
- ограничивает пусковой ток
- медленно заряжает входные конденсаторы нагрузки
- предотвращает искру
- работает только в момент подключения
Этот разъем широко используется в робототехнике, любительских и профессиональных устройствах, универсальный и надежный разъем для работы с высокими токами. Серия XT90 — это более крупная и высокопроизводительная версия популярного XT60, разработанная для работы с большими токовыми нагрузками.
Разъём Amass XT90S анти-искра имеет корпус изготовленный из прочного нейлона, а проводящие элементы выполнены из позолоченной латуни. Нейлон обеспечивает термостойкость и долговечность, а позолота гарантирует надежную проводимость и защиту от коррозии. Это сочетание делает разъемы XT90S востребованными для широкого применения с мощными источниками постоянного тока. В отличие от стандартного XT90H, XT90S имеет встроенную схему искрогашения, но несмотря на это XT90S и XT90H взаимозаменяемы.
Гарантированное количество циклов коммутации под нагрузкой (электрическая износостойкость) достигает 100 и более. Без электрической нагрузки гарантированное количество механических циклов коммутации (механических износостойкость) достигает 1000 и более.
Силовой безыскровой разъём Amass XT90-S имеет характеристики:
- Производитель: Amass
- Модель продукта: XT90S-F (XT90-S)
- Контактное сопротивление: ≤1 мОм
- Сопротивление изоляции: ≥2000 МОм
- Сопротивление противоискрового резистора: 5,6 Ом
- Номинальный ток: 45 А
- Максимальный кратковременный ток: ≤90 А
- Номинальное напряжение (DC): ≤500 В
- Материал контакта: медь+позолота
- Материал корпуса: пластик (нейлон / ПА)
- Цвет корпуса: желтый
- Рекомендованное сечение провода: 10AWG
- Количество выводов: 2
- Механическая износостойкость (циклов коммутации): ≥1000
- Электрическая износостойкость (циклов коммутации): ≥100
- Вид разъема: розетка (мама/female)
- Электрический монтаж: под пайку
- Класс горючести: UL94-V0
- Уровень защиты: IP40
- Диапазон рабочих температур: -20…+120°C

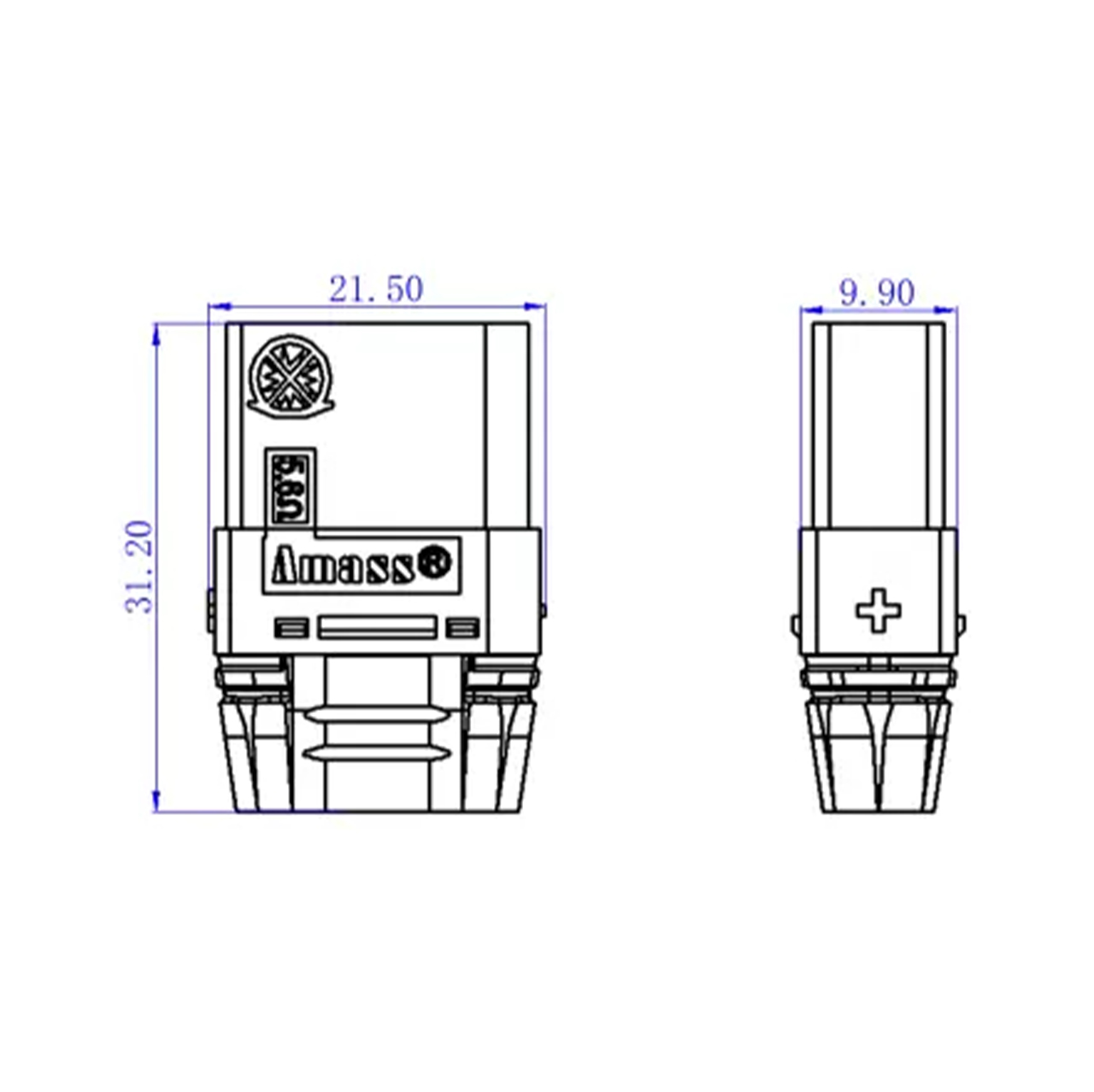

- Габаритные размеры (Д×Ш×В): 31,2×21,5×9,9 мм
- Страна производитель: Китай
