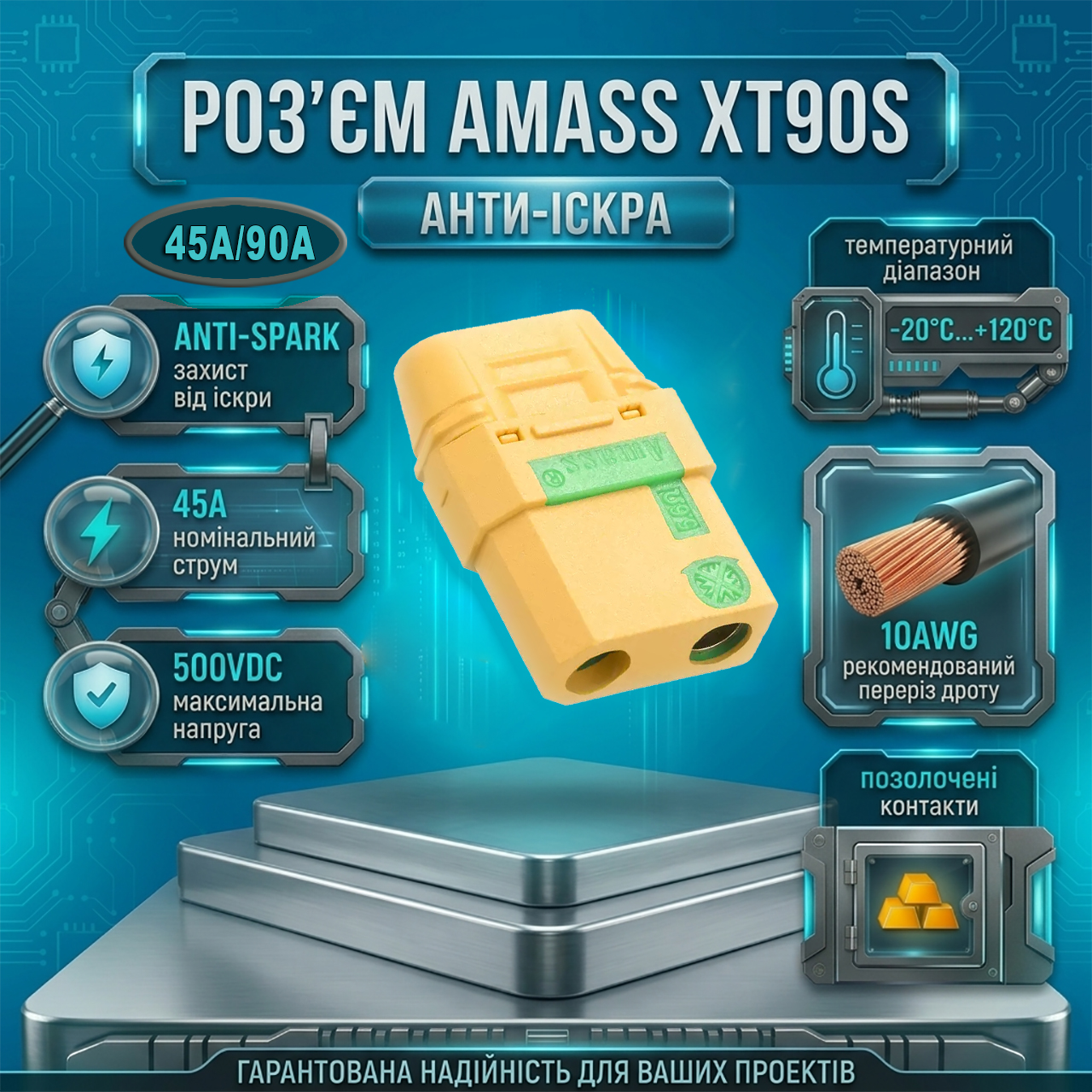

Силовий роз'єм AMASS XT90S anti-spark (оригінал) — чудовий протиіскровий роз'єм для підключення навантаження до джерел живлення, розраховані на високу пропускну здатність до 45 Ампер постійного струму (короткочасно до 90 А) та напругу до 500VDC.
Протиіскровий Amass XT90S-F оснащений вбудованою системою іскрогасіння при підключенні навантаження до акумуляторів при високих напругах і струмах, забезпечує безпечну систему, що захищає користувача та електронні компоненти. Для захисту паяних контактів до комплекту роз'ємів входять захисні ковпачки.
У звичайних роз'ємах без іскрогасіння сам іскровий розряд може бути не видно оку, і навіть майже не чутний, особливо при низьких напругах і струмах. Іскровий розряд майже завжди присутній при підключенні роз'ємів під навантаженням, і найбільше проявляє себе при підключенні акумуляторних збірок з числом осередків від 6S і більше. Зазвичай на вході електронного навантаження присутні конденсатори, які в момент підключення розряджені і мають малий опір, при підключенні такого навантаження до АКБ з високою напругою може виникати іскра. Електрична дуга, що виникає від іскор, механічно руйнує контакти та посилює корозію провідників, збільшує опір контактів. AMASS XT90S-F спочатку підключається через контактний опір 5,6 Ом для більш плавного заряду вхідних конденсаторів, потім замикається основний контакт безпосередньо (без опору), коли конденсатори вже заряджені.
Важливо під час роботи підключати протиіскровий силовий роз'єм Amass XT90S до упору до основного контакту, інакше робочий струм сильно перегріватиме резистор, що гасить іскри.
Резистор 5.6 Ом XT90-S виконує наступну роль:
- обмежує пусковий струм
- повільно заряджає вхідні конденсатори навантаження
- запобігає іскрінню
- працює тільки в момент підключення
Цей роз'єм широко використовується в робототехніці, аматорських та професійних пристроях, універсальний та надійний роз'єм для роботи з високими струмами. Серія XT90 — це більш та високопродуктивна версія популярного XT60, розроблена для роботи з великими струмовими навантаженнями.
Роз'єм Amass XT90S анти-іскра має корпус виготовлений із міцного нейлону, а провідні елементи виконані із позолоченої латуні. Нейлон забезпечує термостійкість та довговічність, а позолота гарантує надійну провідність та захист від корозії. Це поєднання робить роз'єм XT90S затребуваним для широкого застосування з потужними джерелами постійного струму. На відміну від стандартного XT90H, XT90S має вбудовану схему іскрогасіння, але незважаючи на це XT90S та XT90H взаємозамінні.
Гарантована кількість циклів комутації під навантаженням (електрична зносостійкість) досягає 100 і більше. Без електричного навантаження гарантована кількість механічних циклів комутації (механічна зносостійкість) досягає 1000 і більше.
Силовий безвихідний роз'єм Amass XT90-S має характеристики:
- Виробник: Amass
- Модель продукту: XT90S-F (XT90-S)
- Контактний опір: ≤1 мОм
- Опір ізоляції: ≥2000 МОм
- Опір протиіскрового резистора: 5,6 Ом
- Номінальний струм: 45 А
- Максимальний короткочасний струм: ≤90 А
- Номінальна напруга (DC): ≤500 В
- Матеріал контакту: мідь+позолота
- Матеріал корпусу: пластик (нейлон/ПА)
- Колір корпусу: жовтий
- Рекомендований переріз дроту: 10AWG
- Кількість контактів: 2
- Механічна зносостійкість (циклів комутації): ≥1000
- Електрична зносостійкість (циклів комутації): ≥100
- Вид роз'єму: розетка (мама/female)
- Електричний монтаж: під пайку
- Клас горючості: UL94-V0
- Рівень захисту: IP40
- Діапазон робочих температур: -20…+120°C
- Габаритні розміри (Д×Ш×В): 31,2×21,5×9,9 мм
- Країна виробник: Китай
