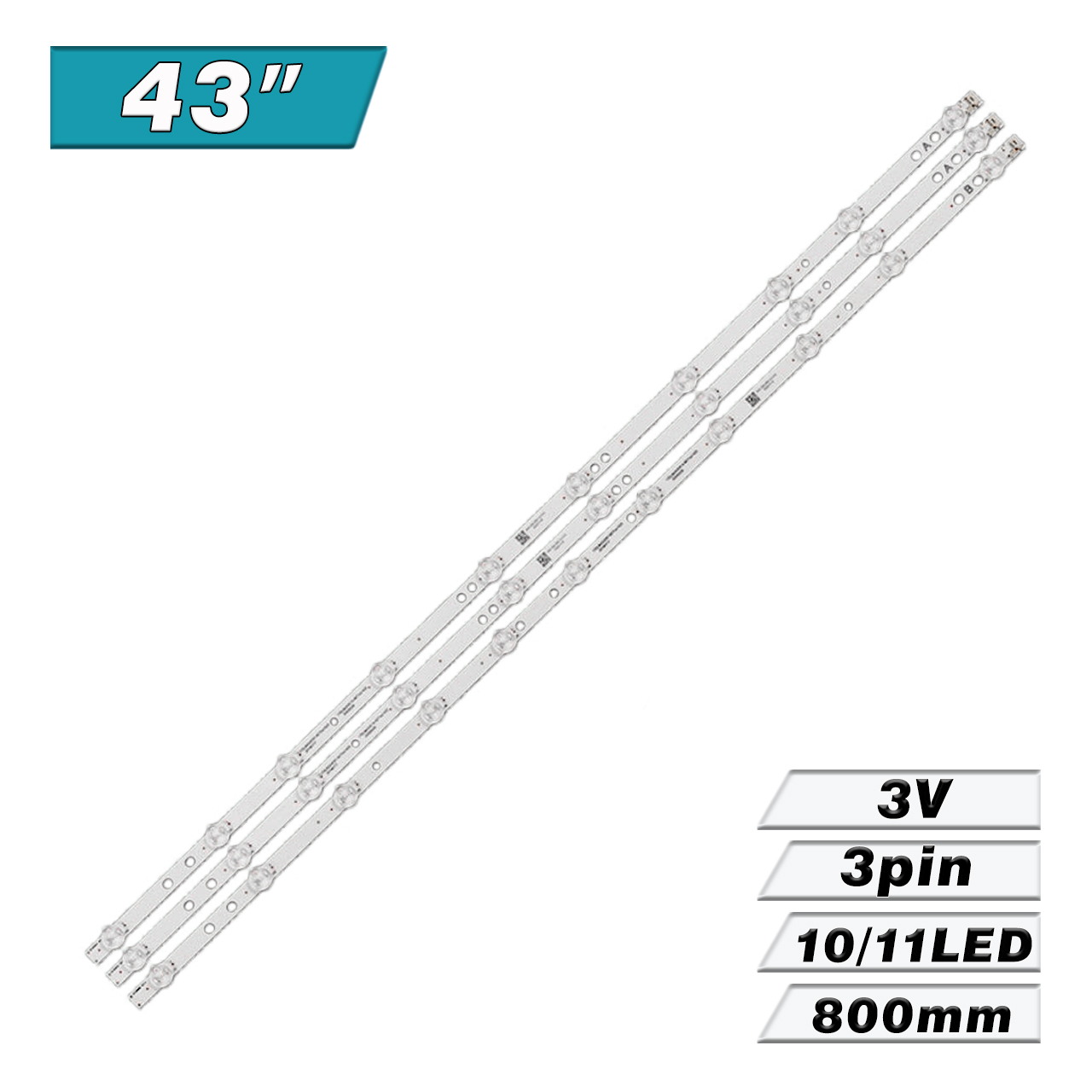

LED подсветка TV 43″ 17DLB43VER7-A/B (10LED/11LED 800mm 3V) – цена указана за комплект из трех светодиодных планок.
Полный комплект состоит из трех планок:
- 17DLB43VER7-A (10LED 800mm 3V) – 2 шт.
- 17DLB43VER7-B (11LED 800mm 3V) – 1 шт.
Планки имеют два разъема под разный тип подключения к светодиодному драйверу.
Комплект планок LED подсветки 17DLB43VER7-A/B характеристики:
- Маркировка:
- 17DLB43VER7-A
- 17DLB43VER7-B
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки:
- A тип: 30 В (10S1P)
- B тип: 33 В (11S1P)
- Количество светодиодов на каждой планке:
- A тип: 10 шт.
- B тип: 11 шт.
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 43″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки: 800 мм
- Количество контактов на разъеме: 2*3pin (−N+)
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами крепежных отверстий:
- A тип: 20-130-115-10-110-10-180-100-17 мм
- B тип: 20-130-130-30-70-296-98-17 мм
- Расстояние между центрами светодиодов:
- A тип: 94-64-85-96-80-96-85-64-94 мм
- B тип: 89-77-78-65-65-65-65-78-77-89 мм
- Расстояние между центром 1-го и последнего LED:
- A тип: 758 мм
- B тип: 748 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 12 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.

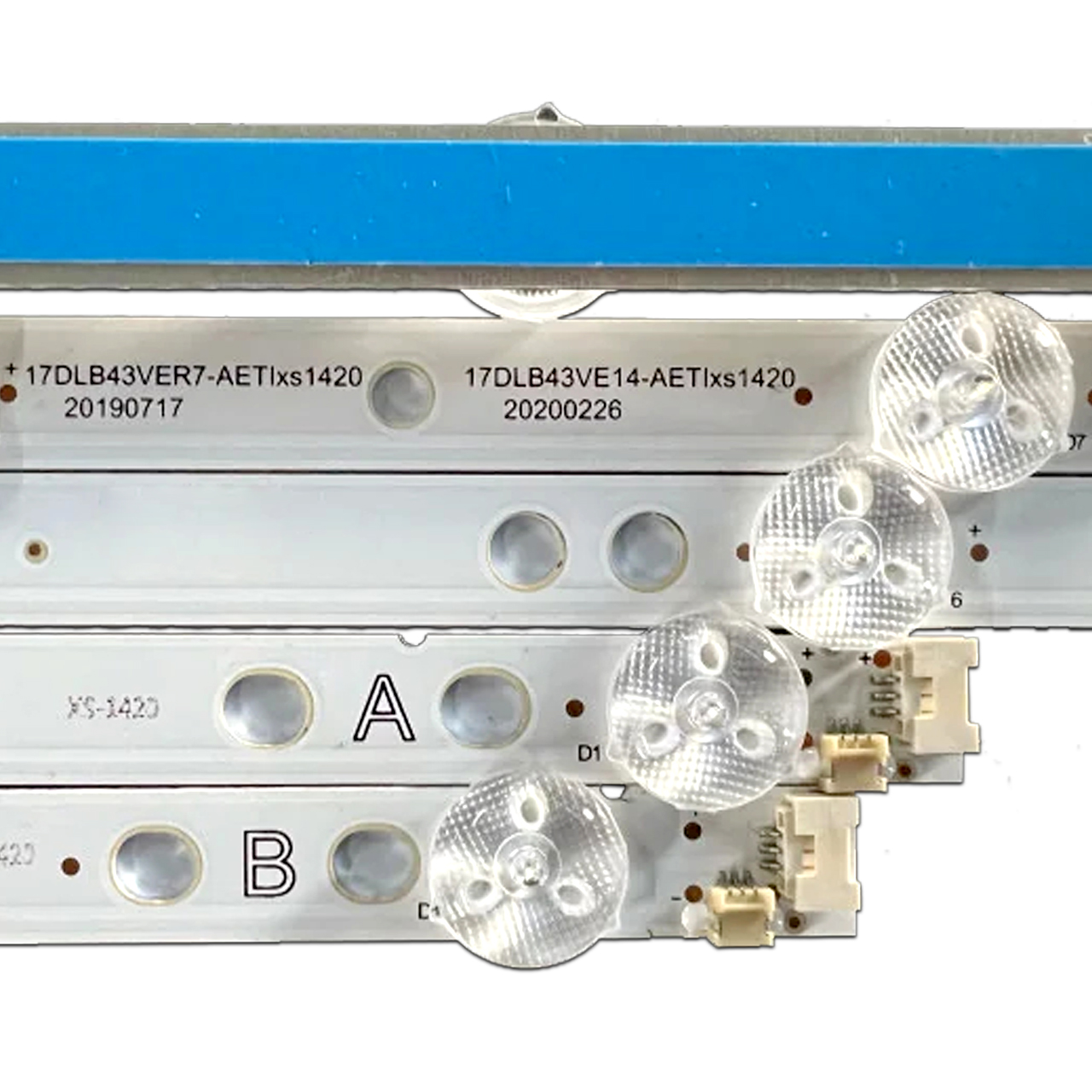

Аналоги 17DLB43VER7-A/B:
- RF-CF430007AE30-1001 A4 + RF-CF430007AE30-1101 A4
- 17DLB43VER14-A ETI 2020026 + 17DLB43VER14-B ETI 2020026
- 17DLB43VER4-A ETI 20180926 (с доработкой)
- 17DLB43VER4-B ETI 20180926 (с доработкой)
Применяются для ремонта телевизоров в следующих панелях матриц (маркировки панелей и матриц):
- VES430QNDX-2D-N41, VES430QNDL-N2-N42, VES430QNDL-2D-N91, VES430QNDS-2D-N41, VES430QNDL-2D-N41, VES430QNDB-2D-N41, VES430QNDH-N2-N41, VES430QNDH-N2-N45, VES430QNDB-N2-N42 и других.
Совместимость с моделями телевизоров диагональю 43″:
- Bush: DLED43UHDHDRSA
- F&U: FL2D4308, FLA4320UH, FL2D4308UH, FL2D4202UH
- JVC: LT-43CF890, LT-43CF890(A) LT-43CF890(D), LT-43VU3900, LT-43K800, LT-43C890B, LT-43VU3905
- Hitachi: 43HAK6150U, 43HK5600, 43HAK5750 , 43HK5601 , 43HK5300 , 43HK5100
- Luxor: LUX0143008
- Panasonic: TX-43JXW634, TX-43HX580B, TX-43HX580E, TX-43JX600E, TX-43HX585E
- Regal: 43R7540U, 43R754, 43R855
- SEG: 43SBU710, 43SBU715, 43SUA900
- Toshiba: 43U2063DB, 43UA2063DG, 43U2963DB, 43U9510, 43UA3A63
- Turbox: TXV-U4380, TXV-U4380SMT
- Vestel: 43U9500, 43UD8200, 43U9600
- VOX: 43SWU559B и другими.
Совместимость RF-CF430007AE30-1001 A4 + RF-CF430007AE30-1101 A4 (17DLB43VER14-A/B):
- Finlux: 43-FUA-7062
- Horizon: 43HL7590U/C, 43HL7590U
- JVC: LT-43CF890(A) LT-43CF890(D)
- Panasonic: TX-43HX580EZ
- Toshiba: 43UF3D63DA, 43UA2063DG
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
- Данный тип планок от партии к партии может поставляться в виде цельных или составных частей, для удобства транспортировки.
