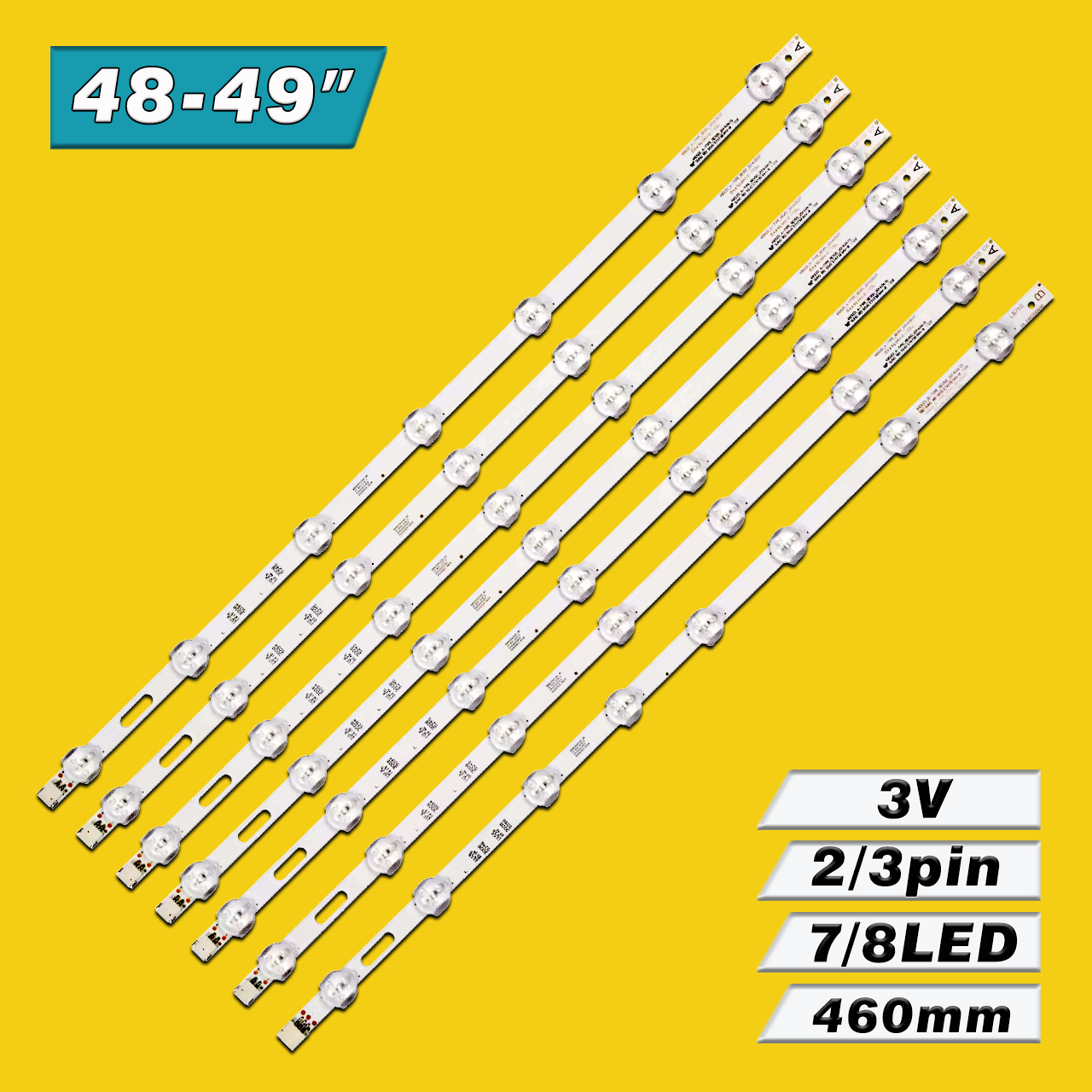

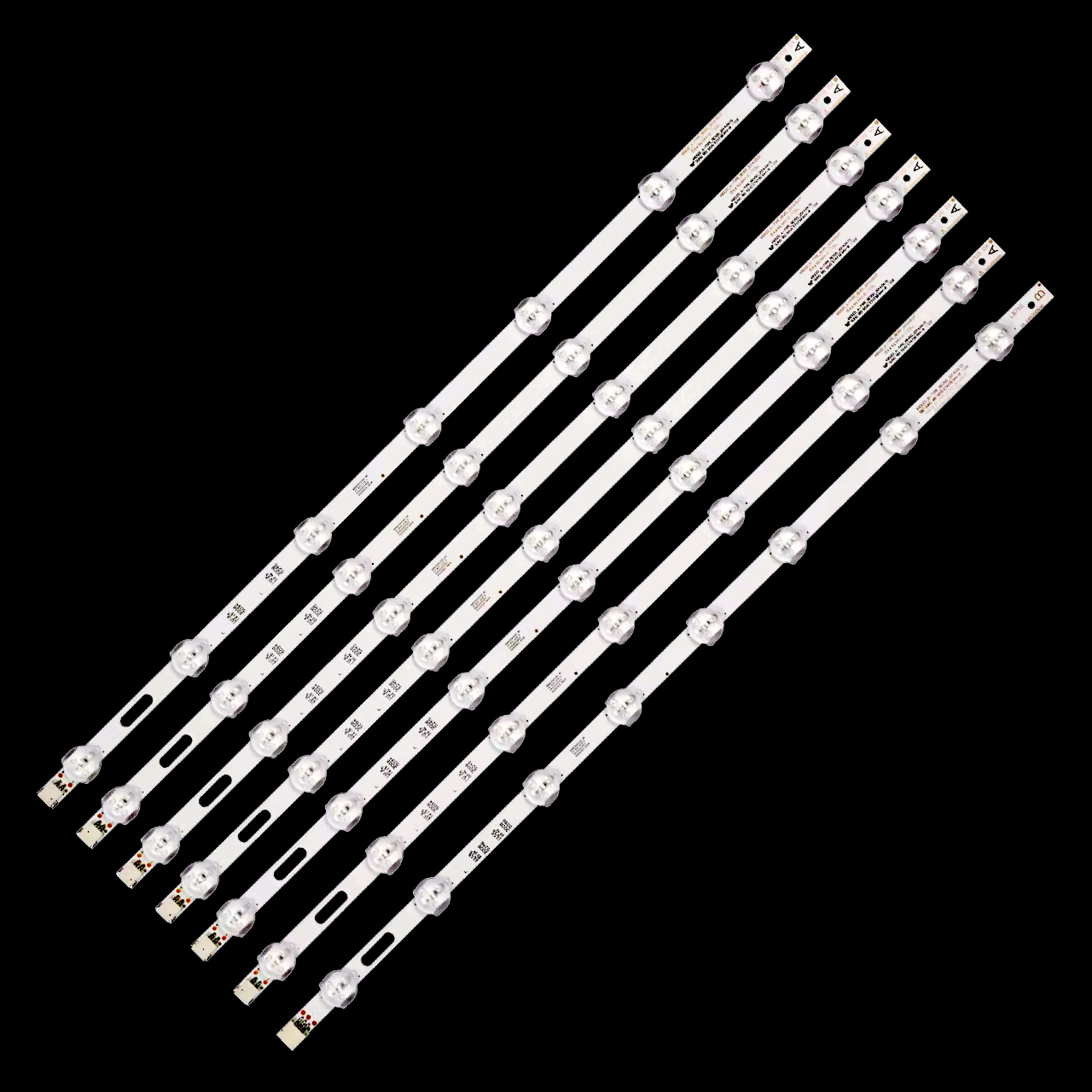

LED подсветка TV 48-49″ 48DLED_A/B-TYPE_REV00 (7LED/8LED 460mm 3V, 49DLED_A-TYPE_REV00) – цена указана за комплект из 7-ми светодиодных планок.
Полный комплект состоит из 7-ми планок:
- 48DLED_A-TYPE_REV00 (48DLED_A-TYPE_REV01) – 6 шт.
- 48DLED_B-TYPE_REV00 (48DLED_B-TYPE_REV01) – 1 шт.
Комплект планок LED подсветки 48DLED A/B-TYPE REV00 характеристики:

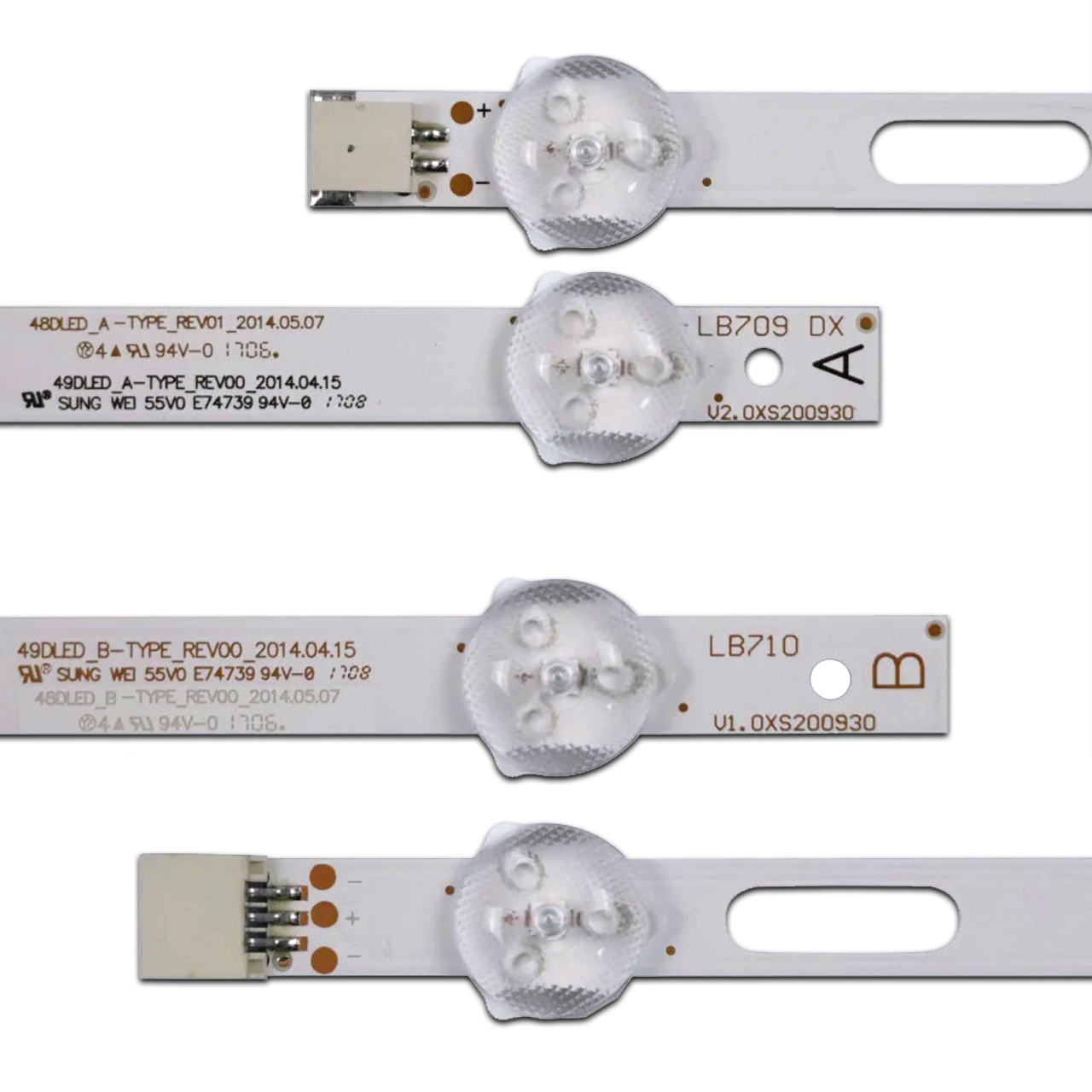

- Маркировка:
- 48DLED_A-TYPE_REV00
- 48DLED_B-TYPE_REV00
- 48DLED_A-TYPE_REV01
- 48DLED_B-TYPE_REV01
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки:
- A тип: 9 В (7S1P)
- Общее напряжение группы:
- B тип: 12 В (2×4S1P)
- Количество светодиодов на каждой планке:
- A тип: 7 шт.
- B тип: 8 шт. (2 группы по 4 шт.)
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 48″-49″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки: 460 мм
- Количество контактов на разъеме:
- A тип: 2pin (+−)
- B тип: 3pin (−+−)
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами крепежных отверстий: 396 мм
- Расстояние между центрами светодиодов:
- A тип: 65-75-67-67-75-65 мм
- B тип: 57-67-50-50-50-67-57 мм
- Расстояние между центром 1-го и последнего LED:
- A тип: 414 мм
- B тип: 398 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 10 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги 48DLED A/B-TYPE REV00:
- 480LED_A-TYPE_REV0
- 480LED_B-TYPE_REV0
- 48LED_A TYPE
- 48LED_B TYPE
- 49DLED_A-TYPE_REV00_2014.04.15 49DLED_A-TYPE_REV00
- 49DLED_B-TYPE_REV00_2014.04.15 49DLED_B-TYPE_REV00
- 490DLED_A-TYPE_REV00_2014.04.15
- 490DLED_B-TYPE_REV00_2014.04.15
- 48DLED_A-TYPE_REV01_2014.05.07
- 48DLED_B-TYPE_REV01_2014.05.07
Применяются для ремонта телевизоров в следующих панелях матриц (маркировки панелей и матриц):
- VES480UNDL-2D-N01
- VES480UNDS-2D-N01
- VES490UNDL-2D-N01
- VES490UNDL-2D-N02
- LSC480HN03-A01 и других.
Совместимость с моделями телевизоров диагональю 48-49″:
- Bush: DLED48265FHDCNTD, DLED49282FHD
- Digihome: 49278FHDDLED, 49287FHDDLED
- Dual: DL49F278P3C, DL49F278
- Finlux: 48FX410F
- JMB: JT0149001B/01, JTC0149005B
- HI-LEVEL: 49HL600, 49HL500
- Hitachi: 48HBT62, 48HBT62U, 48HBT62UK
- Medion: MD31008
- Nexon: 49NX600
- Polaroid: P48LED14
- Regal: 48R2010, 48R2010FM, 49R6012F
- SEG: 48SD6100, 49SD5100, 49SD6100, LD49SMART283-B, 49SD3100
- TD Systems: K48DLV3F
- Telefunken: DOMUS48DSM, 48TF6020, T49FX282DLBP, D49F283N3C, 49HL600SMART, TE49280S20F2T10D
- Turbox: TXV-4920D
- Vestel: 48FA5000, 49FA3000, 49FA5000, 49FA7000 и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
