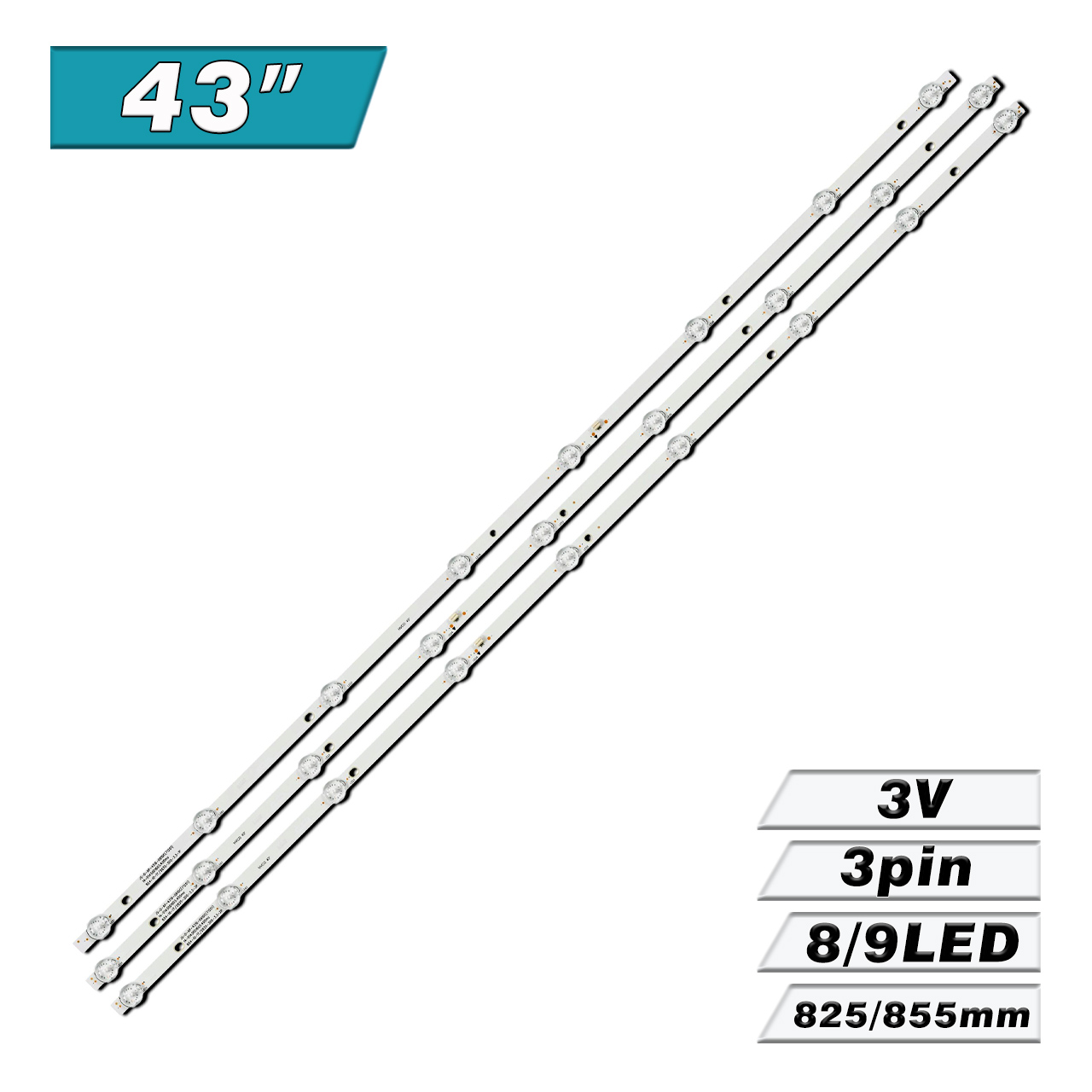

LED подсветка TV43″ JS-D-AP4316-081DC(71201) + JS-D-AP4316-091DC(71201) (8LED+9LED 825mm+855mm 3V) – цена указана за комплект из 3-х светодиодных планок.
Полный комплект состоит из 3-х планок:
- JS-D-AP4316-081DC(71201) (8LED 825mm 3V) – 1 шт.
- JS-D-AP4316-091DC(71201) (9LED 855mm 3V) – 2 шт.
Возможна проклейка теплопроводного скотча по запросу.
Комплект планок LED подсветки JS-D-AP4316-081DC(71201) + JS-D-AP4316-091DC(71201) характеристики:
- Маркировка:

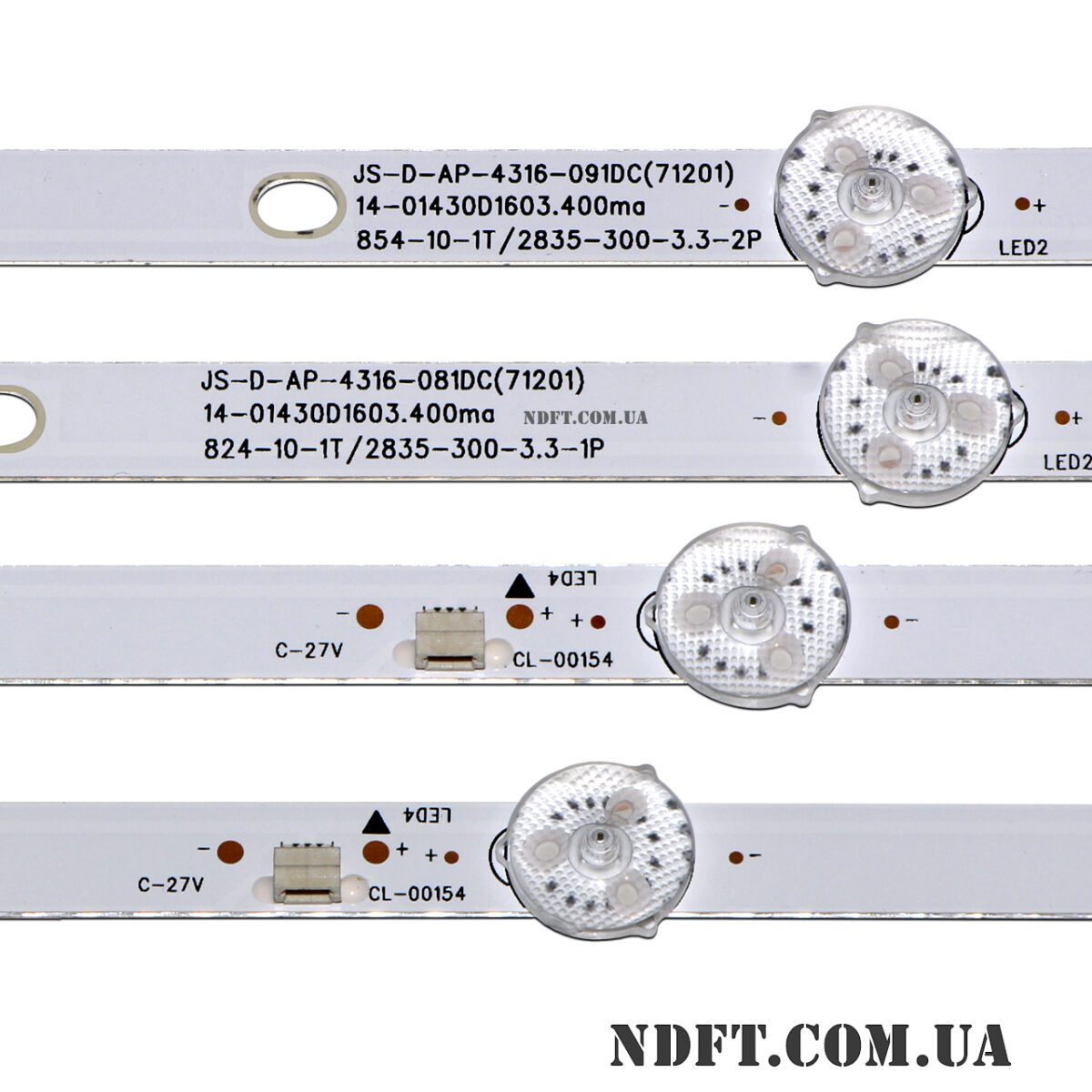

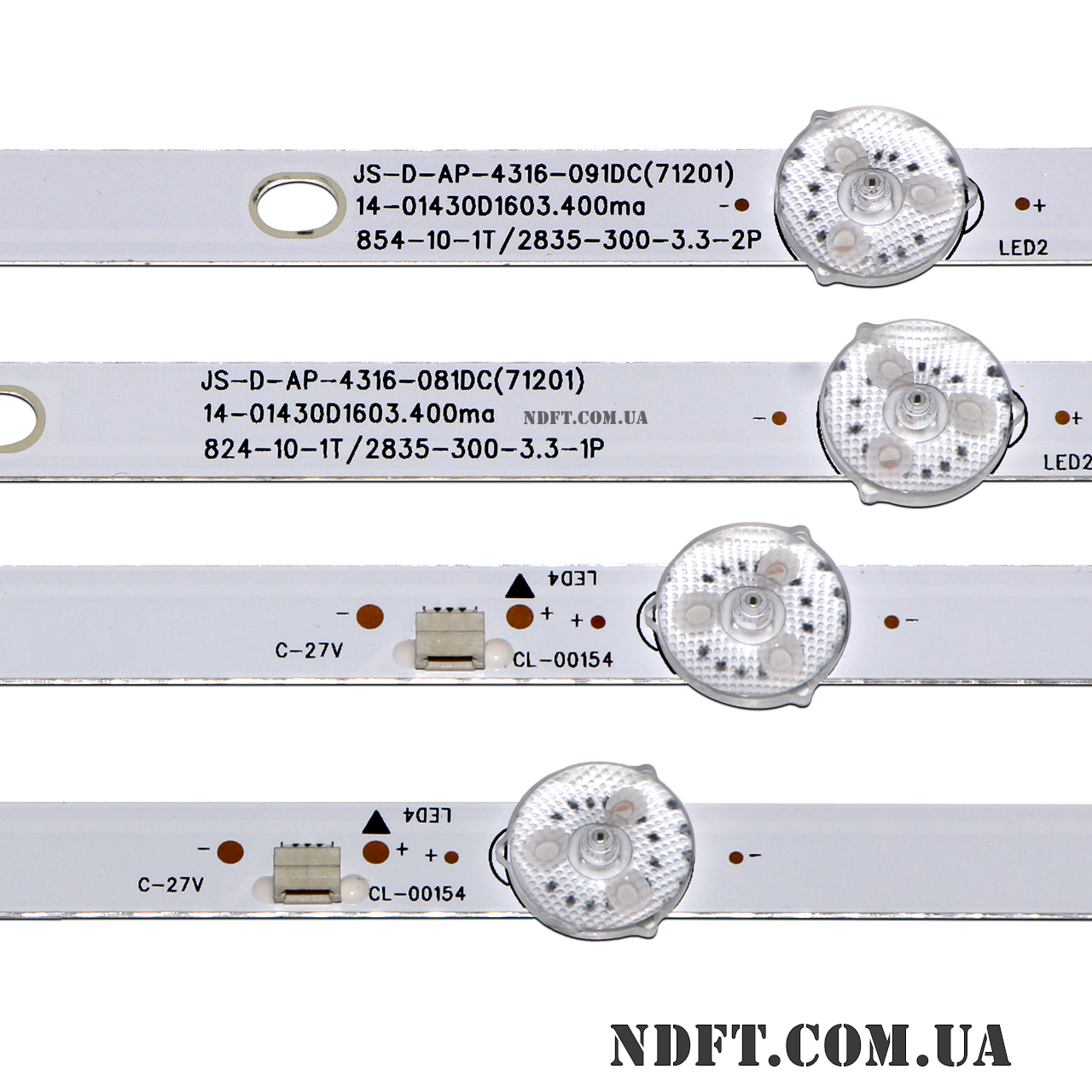

- JS-D-AP4316-081DC(71201) 14-01430D1603.400ma 824-10-1T/2835-300-3.3-1P
- JS-D-AP4316-091DC(71201) 14-01430D1603.400ma 854-10-1T/2835-300-3.3-2P
- HVCO 43″
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки:
- 081DC тип: 24 В (8S1P)
- 091DC тип: 27 В (9S1P)
- Количество светодиодов на каждой планке:
- 081DC тип: 8 шт.
- 091DC тип: 9 шт.
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 43″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки:
- 081DC тип: 825 мм
- 091DC тип: 855 мм
- Количество контактов на разъеме: 3pin (+N−)
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий:
- 081DC тип: 172-174-220-165 мм
- 091DC тип: 165-222-173-173 мм
- Расстояние между центрами светодиодов:
- 081DC тип: 100-120-120-104-120-120-100 мм
- 091DC тип: 92-100-115-105-105-115-100-92 мм
- Расстояние между центром 1-го и последнего LED:
- 081DC тип: 784 мм
- 091DC тип: 824 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 10 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги JS-D-AP4316-081DC(71201) + JS-D-AP4316-091DC(71201):
- HY-B430A1-A 2308119525
- HY-B430A1-B 2309219525
Применяются для ремонта телевизоров в следующих панелях матриц (маркировки панелей и матриц):
- LED DISPLAY 43A16B
- LMDS430D16C-06 9*8*9 JDF-HV430FNB-N10 400mA,
- LMDS430D16C-07 9*8*9 JDF-HV430FNB-N1D 400mA и других.
Совместимость с моделями телевизоров диагональю 43″:
- Crown: 43A16B, 43D16AWS
- Samsung: RU45S00, UA45S00
- Senko: LY430-DH01W и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
- Данный тип планок от партии к партии может поставляться в виде цельных или составных частей, для удобства транспортировки.
