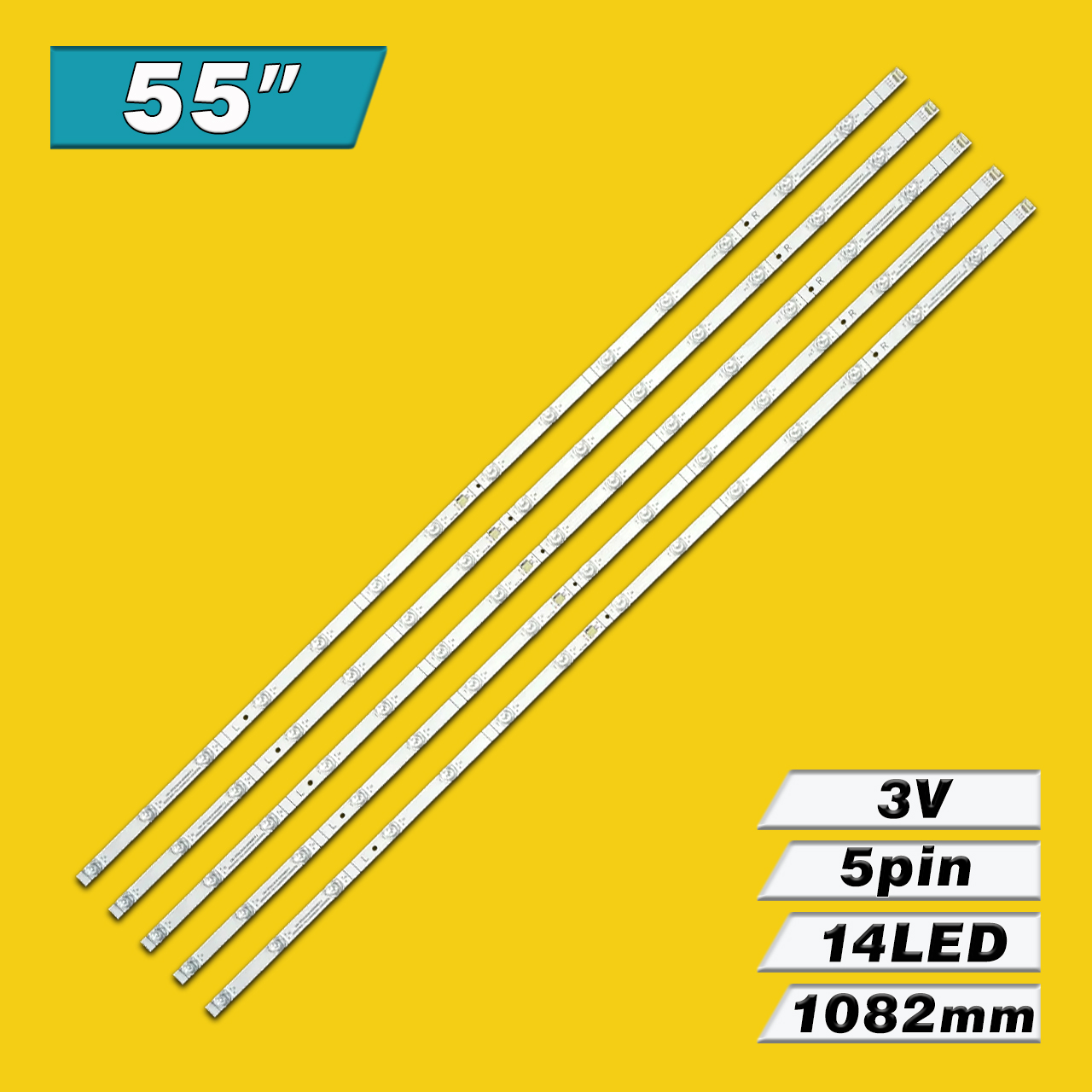

LED подсветка TV Hisense 55″ CRH-BT55X330301405069REV1.2 (2x7S2P 14LED 1083mm 3V, CRH-BX55V3U513030T05148CSP-REV1.0, SH55D14-ZC29AG-03D – цена указана за комплект из 5 светодиодных планок.
Полный комплект состоит из 10-ти составных планок или 5-ти цельных:
- CRH-BT55X330301405069REV1.2 (2x7S2P 14LED 1082mm 3V) – 5 шт.

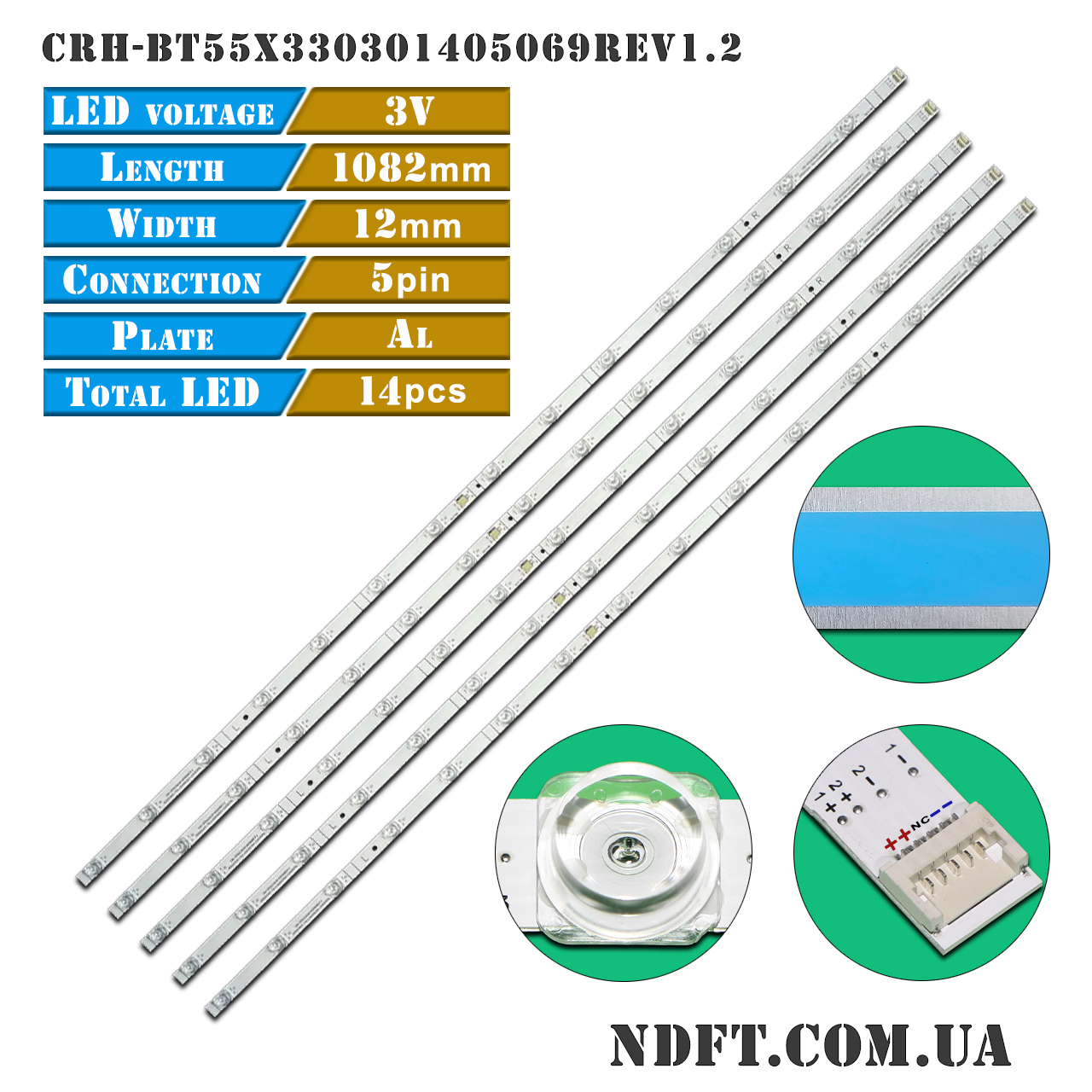

Комплект планок LED подсветки CRH-BT55X330301405069REV1.2 (CRH-BX55V3U513030T05148CSP-REV1.0) характеристики:

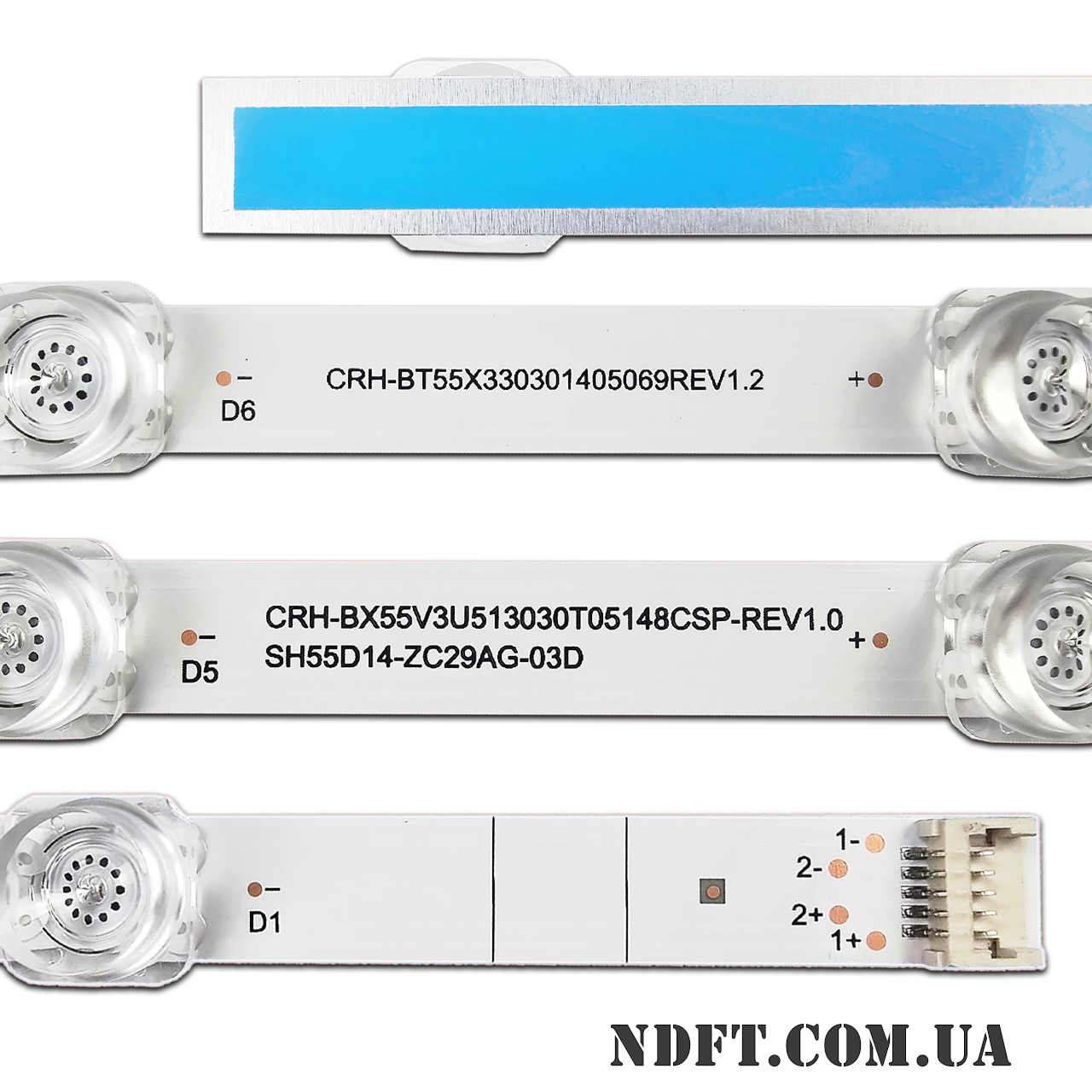

- Маркировка:
- CRH-BT55X330301405069REV1.2
- 55D2003V2W7C1B51012M
- 55D2003V2W7C1B57212M
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение группы: 21 В (2×7S1P)
- Количество светодиодов на каждой планке:
- L+R в сборе: 14 шт.
- Высота планки (подложка + линза): 8 мм
- Диагональ экрана: 55″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки:
- L+R в сборе: 1082 мм
- Количество контактов на разъеме: 5
- Материал подложки: алюминий +теплопроводный скотч
- Расстояние между центрами крепежных отверстий:
- L+R в сборе: 310-349 мм
- Расстояние между центрами светодиодов: 76 мм
- Расстояние между центром 1-го и последнего LED: 986 мм
- Тип светорассеивателя: вогнутый
- Ширина подложки планок: 12 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги CRH-BT55X330301405069REV1.2 (CRH-BX55V3U513030T05148CSP-REV1.0):
- HD550X3U51-T0L1+2020093001+SVH550FB5
- CRH-BX55V3U513030T05148CSP-REV1.0 SVH550F10 (14LED 1045mm 3V, отличается длина планки, расположение разъема относительно первого светодиода и крепежные отверстия)
- SH55D14-ZC29AG-03D 303SH550032D (14LED 1045mm 3V, отличается длина планки, расположение разъема относительно первого светодиода и крепежные отверстия)
- JL.D55072330-003BS-M_V01 (14LED 1045mm 3V, отличается длина планки, расположение разъема относительно первого светодиода и крепежные отверстия)
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- JBD550X3U-LB51-L1-2-14
- JHD550X3U51-T0L1/S0 HV550QVN10.0
- HD550X3U51-T0L1
- HD550V3U51-TAL2 и других.
Совместимость с моделями телевизоров диагональю 55″:
- Hisense: 55E76GQ, 55E7GQ, H55B7500, H55B7500UK, 55E78GQ, 55E76GQTUK, 55R6, H55B750, 55M550KB, 55M550, 55B7700UW
- Toshiba: 55U7950EV и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
- Данный тип планок от партии к партии может поставляться в виде цельных или составных частей, для удобства транспортировки.
