HRS_SQY43_3X8_2W_MCPCB 12mm_V1 AE0110575 (JL.D43081330-031BS-M_V01, HRS-SQY43-3X8-2W-MCPCB 12mm-V1, Romsat 43FQ1920T2) – Комплект LED подсветки 43″

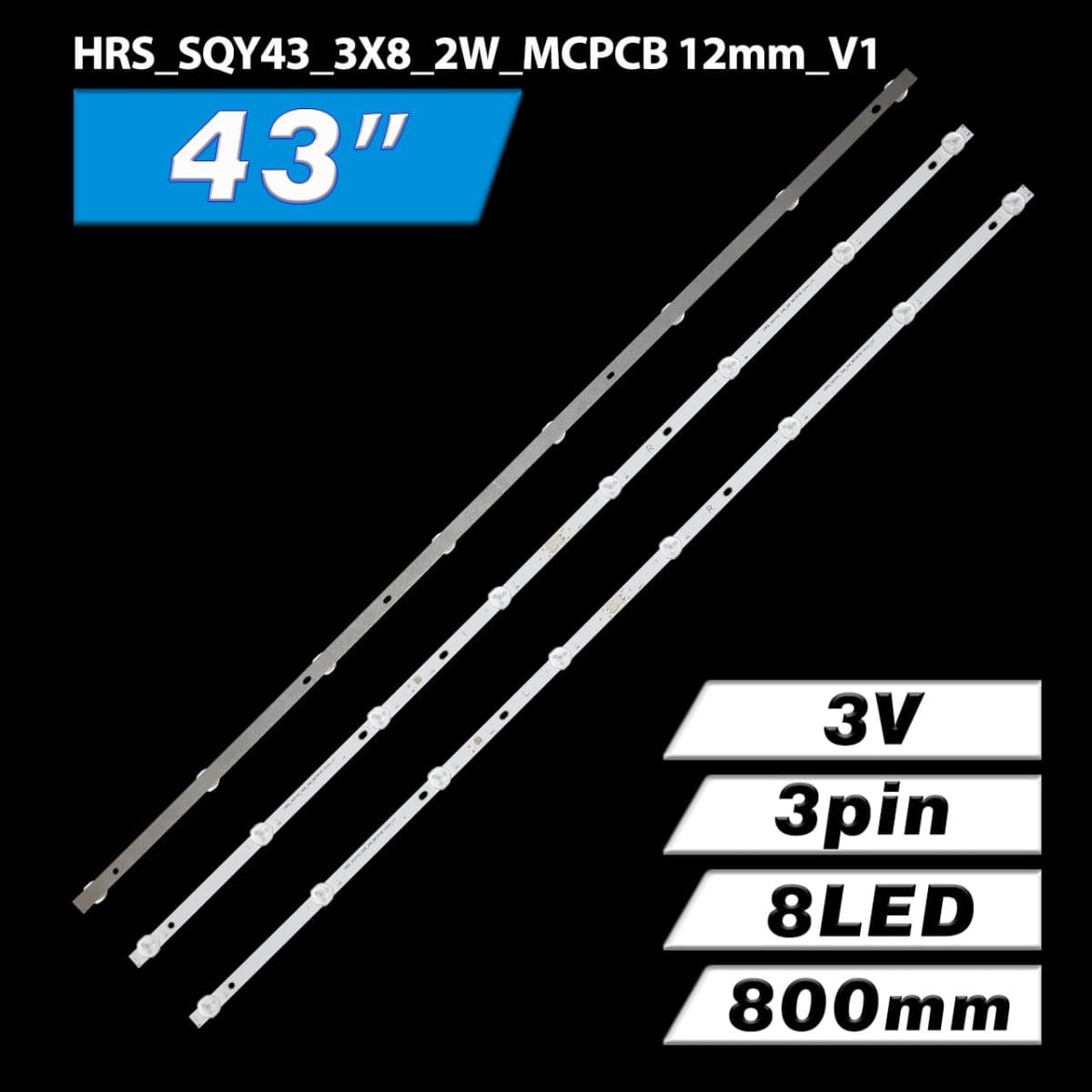

Комплект планок LED подсветки HRS_SQY43_3X8_2W_MCPCB 12mm_V1 характеристики:

• Маркировка:

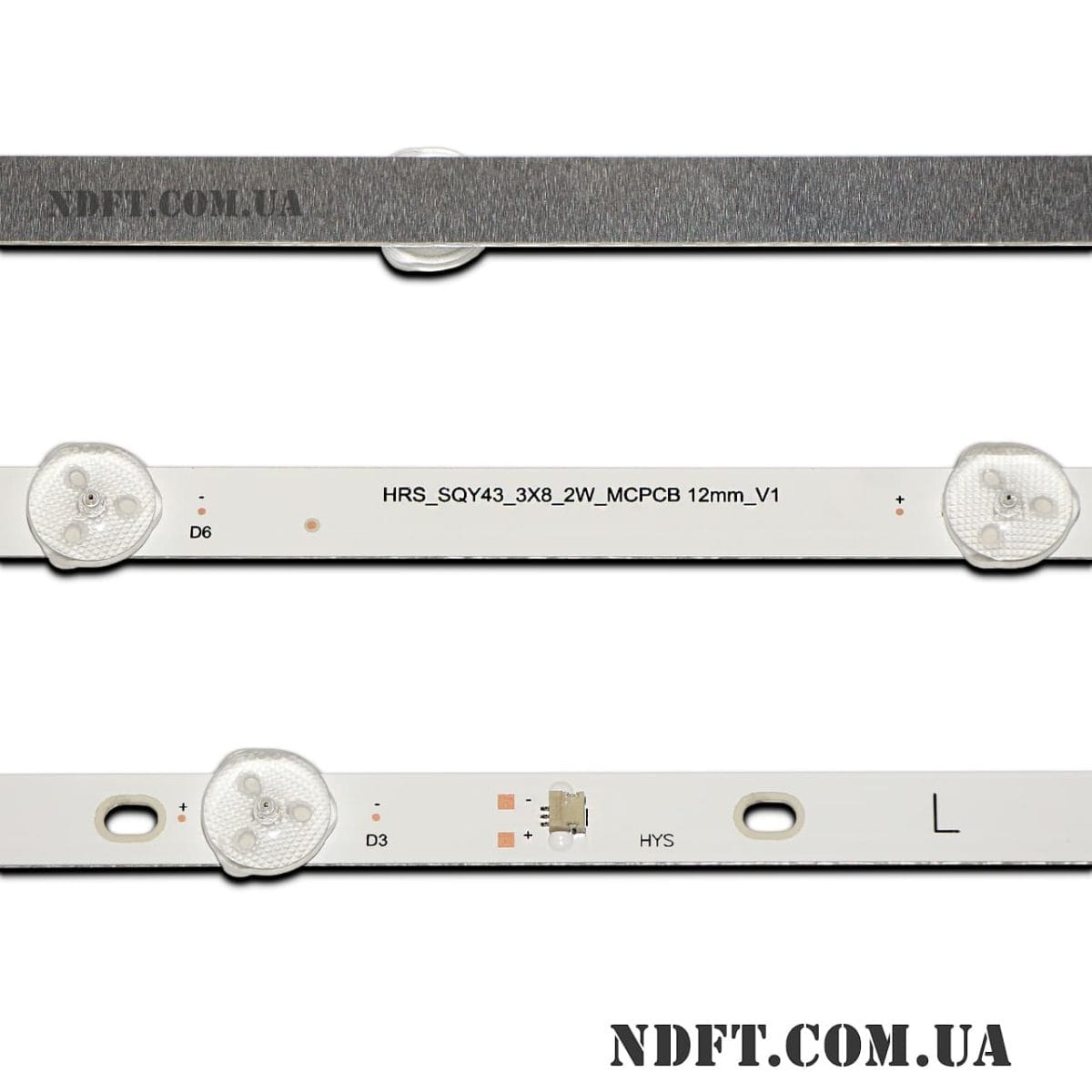

  • HRS_SQY43_3X8_2W_MCPCB 12mm_V1 (L)
  • HRS_SQY43_3X8_2W_MCPCB 12mm_V1 (R)
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 24 В (8S1P)
• Количество светодиодов на каждой планке: 8 шт.
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 43″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки:
  • L тип: 400 мм
  • R тип: 400 мм
  • L+R в сборе: 800 мм
• Количество контактов на разъеме: 3
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий:
  • L+R тип: 181-77-215-257 мм
• Расстояние между центрами светодиодов:
  • L+R тип: 106-111-115-106-115-111-106 мм
• Расстояние между центром 1-го и последнего LED: 771 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 12 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги HRS_SQY43_3X8_2W_MCPCB 12mm_V1:

• HRS-SQY43-3X8-2W-MCPCB 12mm-V1
• JL.D43081330-031BS-M_V01
• JL.D43081330-031BS-M-V01
• AE0110575

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• HV430FFHB-N10
• HV430QUB-N1B
• HV430QUB-N1A
• PT430CT02-1
• JR425D3HC1L и других.

Совместимость с моделями телевизоров диагональю 43″:

• Akai: AKTV4336S
• Horizont: 43LE51012D
• Hyundai: TQL43FH001, HY-TQL43FH001
• Grunhelm: GTV43T2FS
• Nevir: NVR-8060-434K2S-SMA-N
• RCA: RTU4300, RTU4300-E, RT4306, LE51012D
• Romsat: 43FQ1920T2
• Supra: STV-LC43ST0045F
• Telefunken: TF-LED43S08T, TF-LED43S80T2SU
• Unionaire: TL43UR620 и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
• От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
• Данный тип планок от партии к партии может поставляться в виде цельных или составных частей, для удобства транспортировки.

Возможна проклейка теплопроводного скотча по запросу.

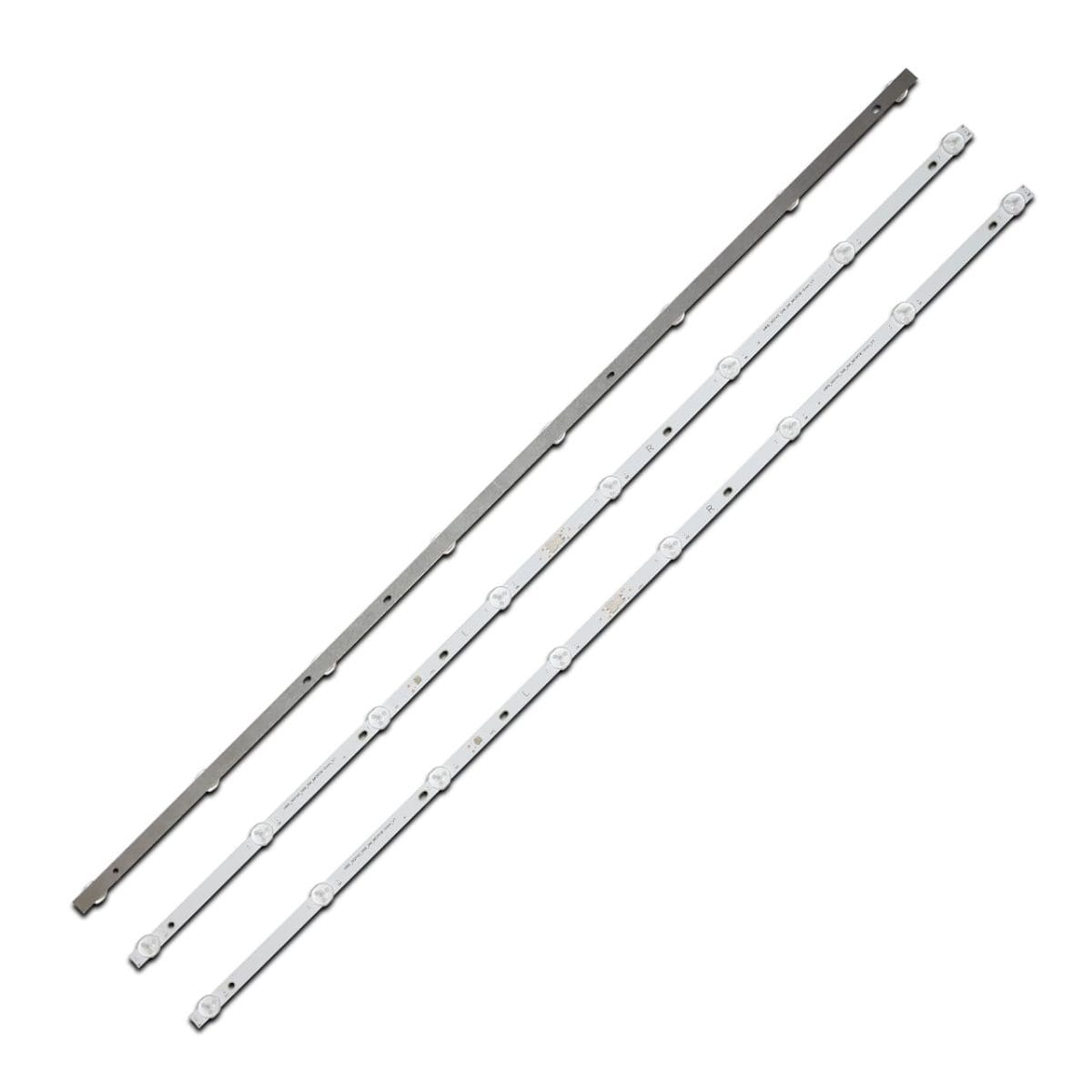

Полный комплект состоит из трёх цельных (8LED) или шести составных планок (4LED+4LED):

• HRS_SQY43_3X8_2W_MCPCB 12mm_V1 4LED (L) – 3 шт.
• HRS_SQY43_3X8_2W_MCPCB 12mm_V1 4LED (R) – 3 шт.

или

• HRS_SQY43_3X8_2W_MCPCB 12mm_V1 (8LED, JL.D43081330-031BS-M_V01) – 3 шт.

Цена указана за полный комплект из трёх светодиодных планок по 8LED.
