K550WDE1 A3 4708-K55WDE-A3117N01, 4708-K55WDE-A3117N11 A/B (4 LED 4708-K55WDE-A5117N01, 4708-K55WDE-A5117N11) – Комплект LED подсветки телевизоров 55″

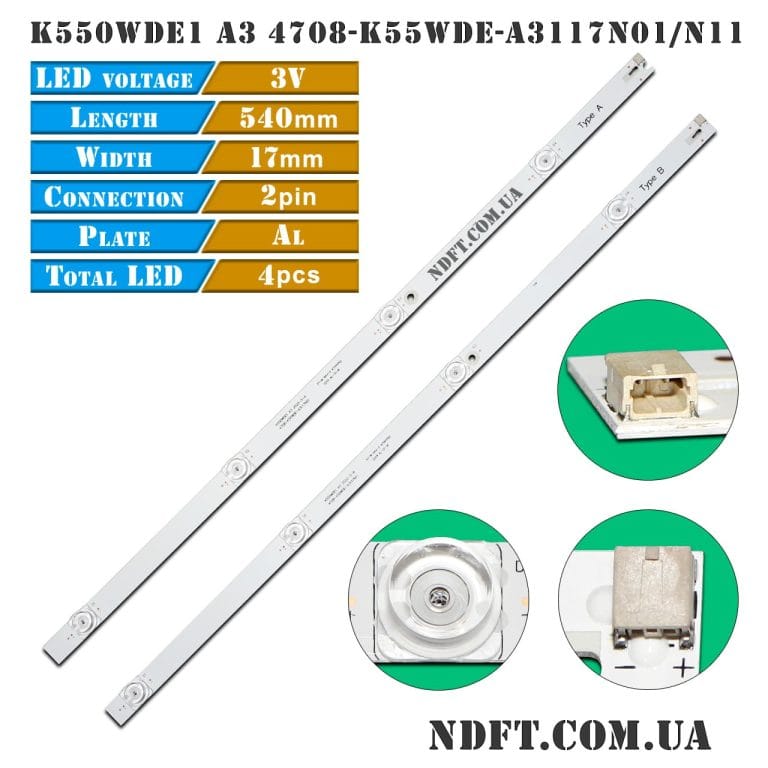

Комплект планок LED подсветки K550WDE1 A3 характеристики:

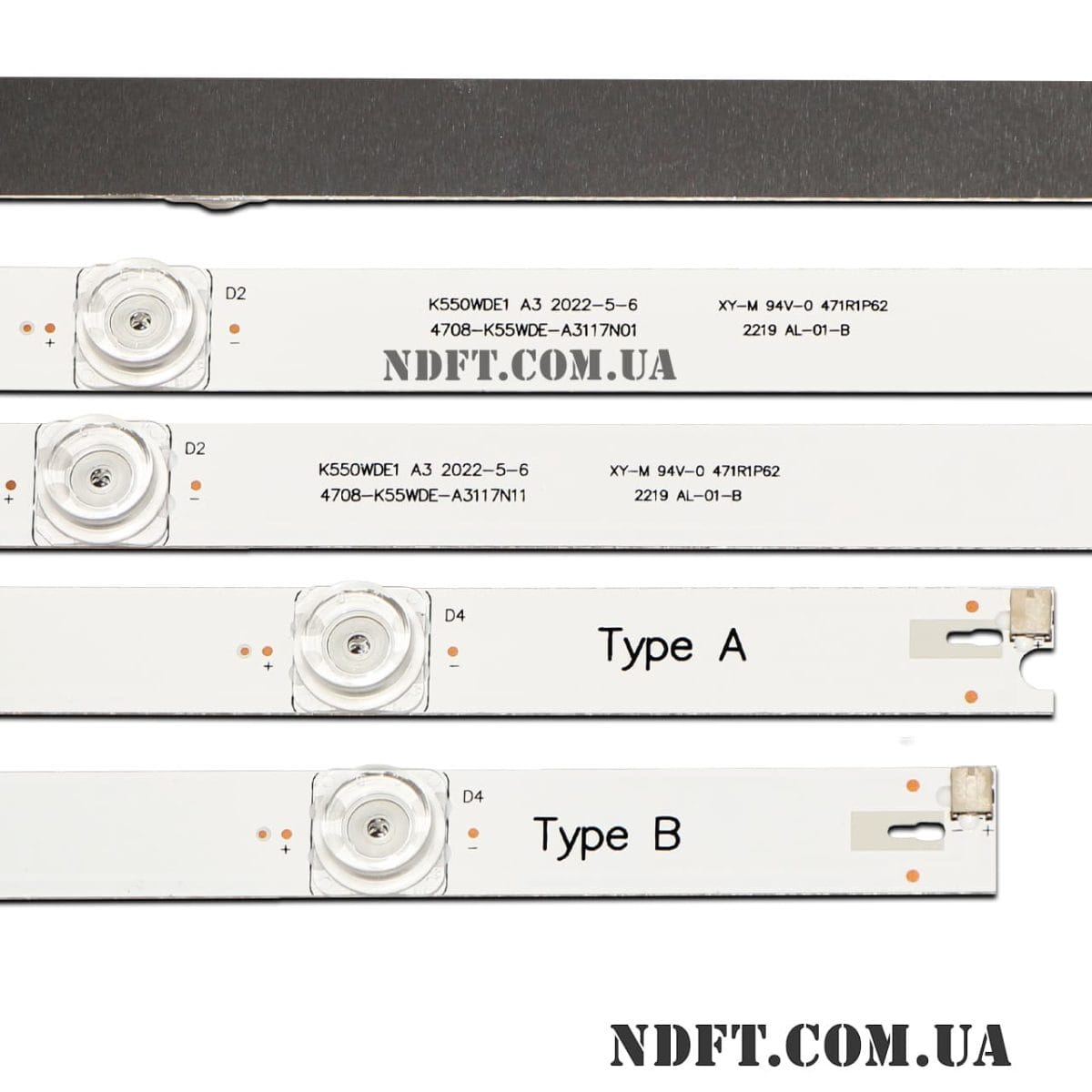

• Маркировка:
  • K550WDE1 A3 4708-K55WDE-A3117N01 Type-A
  • K550WDE1 A3 4708-K55WDE-A3117N11 Type-B
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 12 В (1S4P)
• Количество светодиодов на планке: 4 шт.
• Высота планки (подложка + линза): 9 мм
• Диагональ экрана: 55″
• Диаметр светорассеивателя: 17 мм
• Длина каждой планки: 540 мм
• Количество контактов на разъеме: 2
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий: 202 мм
• Расстояние между центрами светодиодов:
  • A тип: 140 мм
  • B тип: 146-147-147 мм
• Расстояние между центром 1-го и последнего LED:
  • A тип: 420 мм
  • B тип: 440 мм
• Тип светорассеивателя: вогнутый
• Ширина подложки планок: 17 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги K550WDE1 A3:

• K550WDE1 A5 4708-K55WDE-A5117N01 Type-A (3pin разъем, подпаивать провода)
• K550WDE1 A5 4708-K55WDE-A5117N11 Type-B (3pin разъем, подпаивать провода)

Совместимость с моделями телевизоров диагональю 55″:

• Aconatic: 55US534AN
• Awox: FRAMLESS 55
• Blaupunkt: 55UL950T
• Botech: BSE55-LX/MTR
• Electroman: E55KL7701
• Haier: 55V31
• Philips: 55US534AN, 55PUF7194, 55PUF7194/T3 и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

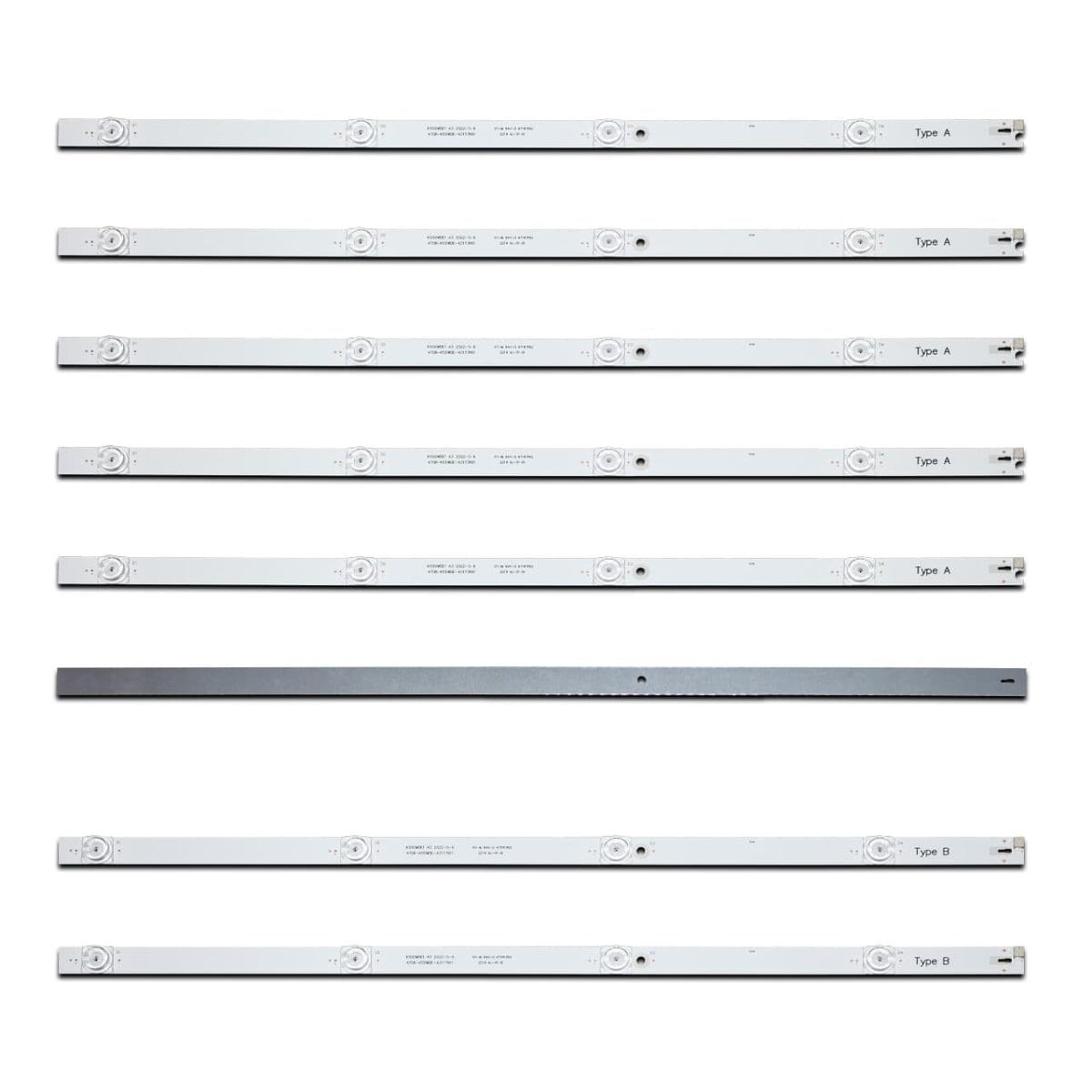

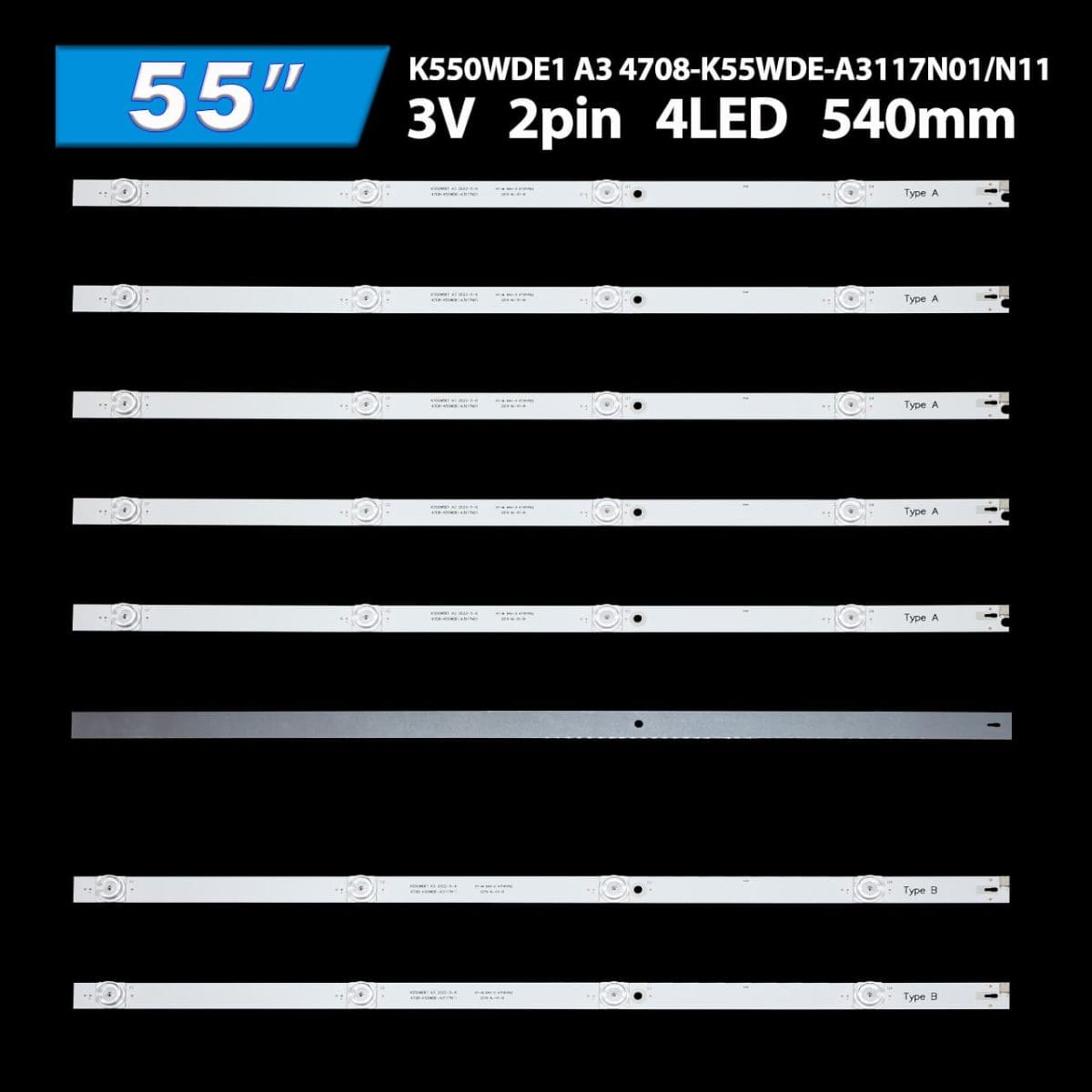

Полный комплект состоит из восьми планок:

• K550WDE1 A3 4708-K55WDE-A3117N01 Type-A – 6 шт.
• K550WDE1 A3 4708-K55WDE-A3117N11 Type-B – 2 шт.

Цена указана за полный комплект из восьми светодиодных планок.
