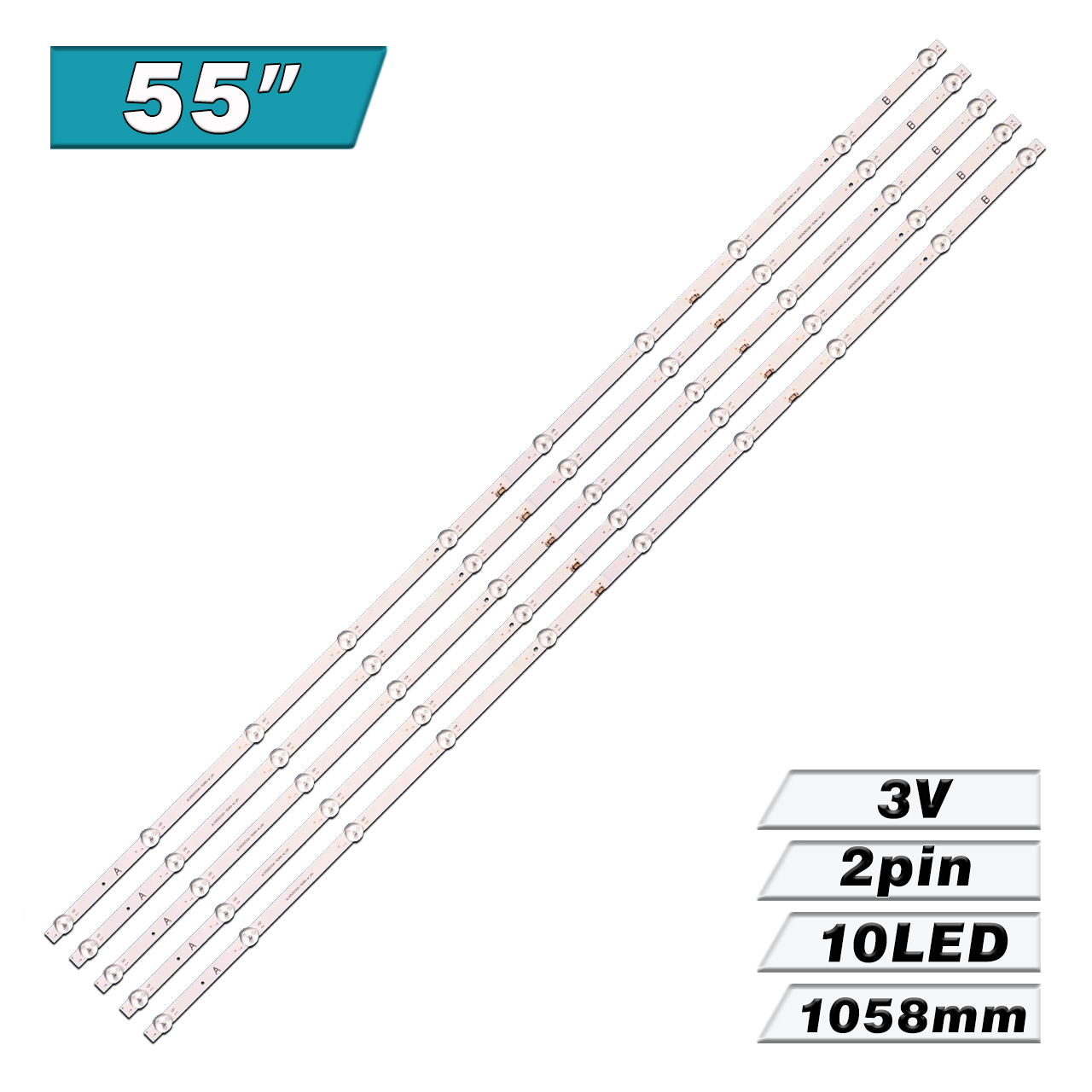

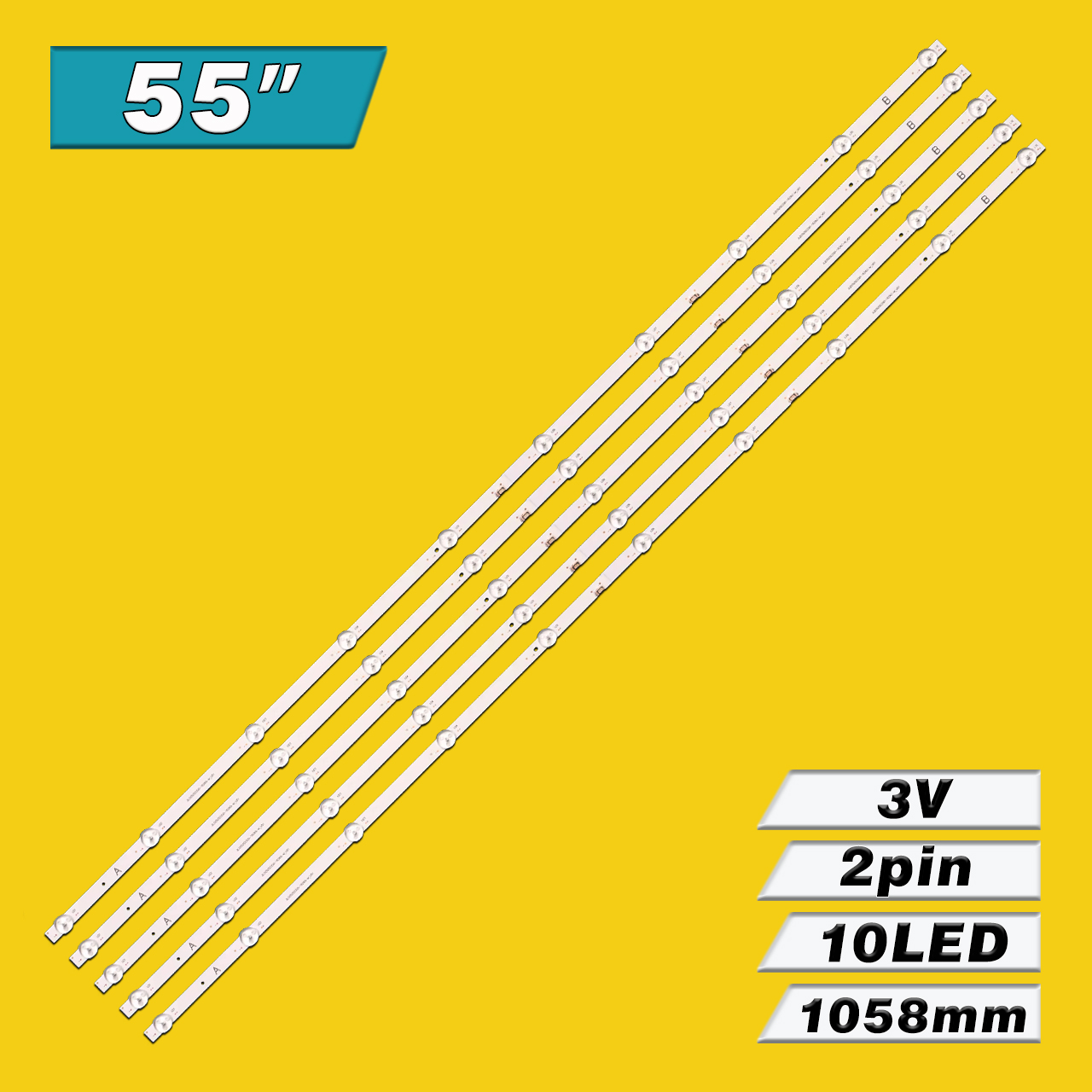

LED подсветка TV 55″ JL.D55052330-163AS-M_V01 (10LED 1058mm 3V 2x5S1P) – цена указана за комплект из 5-ти светодиодных планок.
Полный комплект состоит из 5-ти планок:
- JL.D55052330-163AS-M_V01 (10LED 1058mm 3V 2x5S1P) – 5 шт.
Комплект планок LED подсветки JL.D55052330-163AS-M_V01 характеристики:

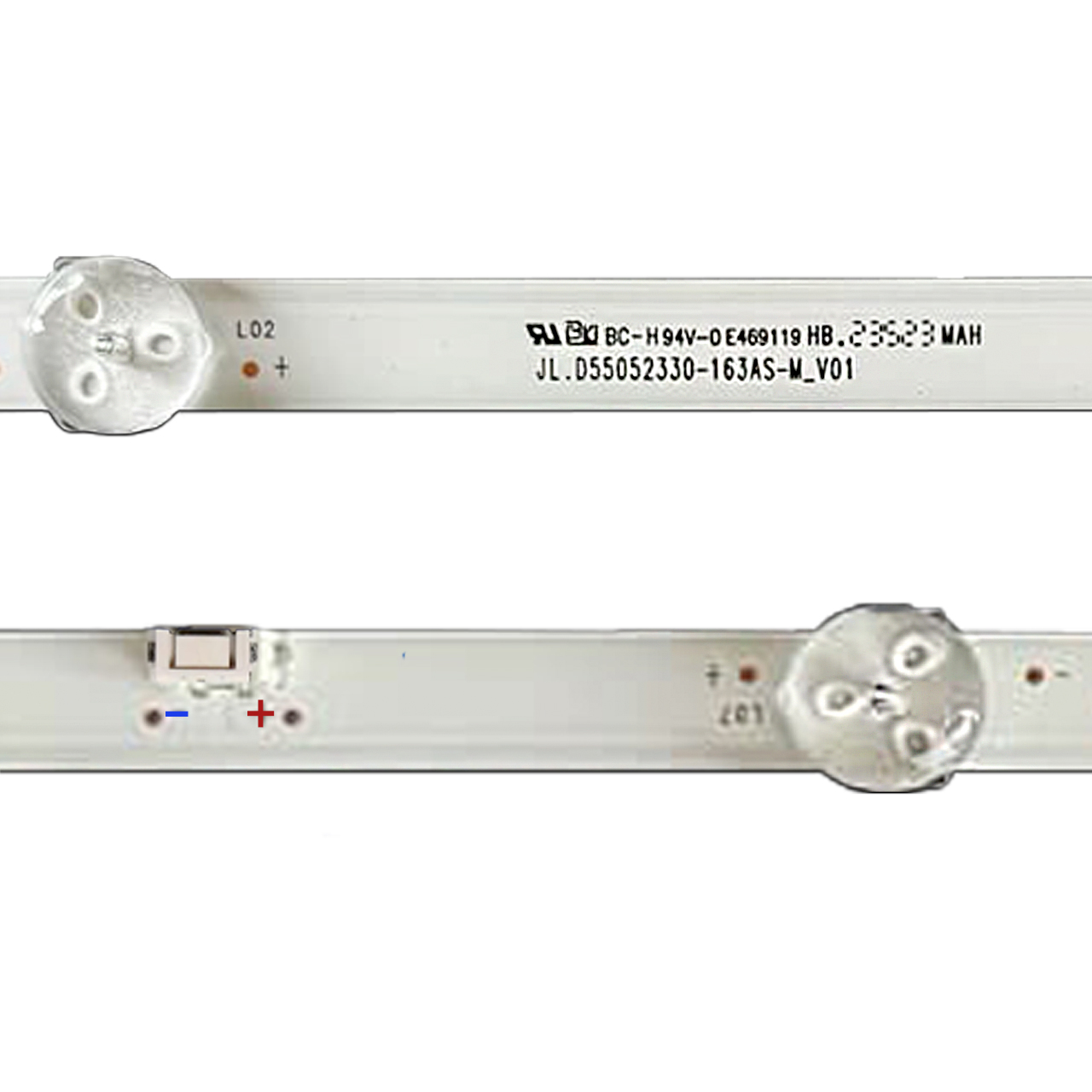

- Маркировка:
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение группы: 15 В (2×5S1P)
- Количество светодиодов на каждой планке: 10 шт. (2 группы по 5 шт.)
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 55″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки: 1058 мм
- Количество контактов на разъеме: 2*2pin (+−)
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами крепежных отверстий: 393-464 мм
- Расстояние между центрами светодиодов: 102-122-108-120-118-120-108-122-102 мм
- Расстояние между центром 1-го и последнего LED: 1023 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 12 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги JL.D55052330-163AS-M_V01:
Применяются для ремонта телевизоров в следующих панелях матриц (маркировки панелей и матриц):
- RDL550WY (BT0-00J) REV.00 и других.
Совместимость с моделями телевизоров диагональю 55″:
- METZ: 55MQD7500Z
- Skyworth: 55Q3B, 55A23S, 55SUE9500, 55P53
- TESLA: Q55S939GUS и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
- Данный тип планок от партии к партии может поставляться в виде цельных или составных частей, для удобства транспортировки.
