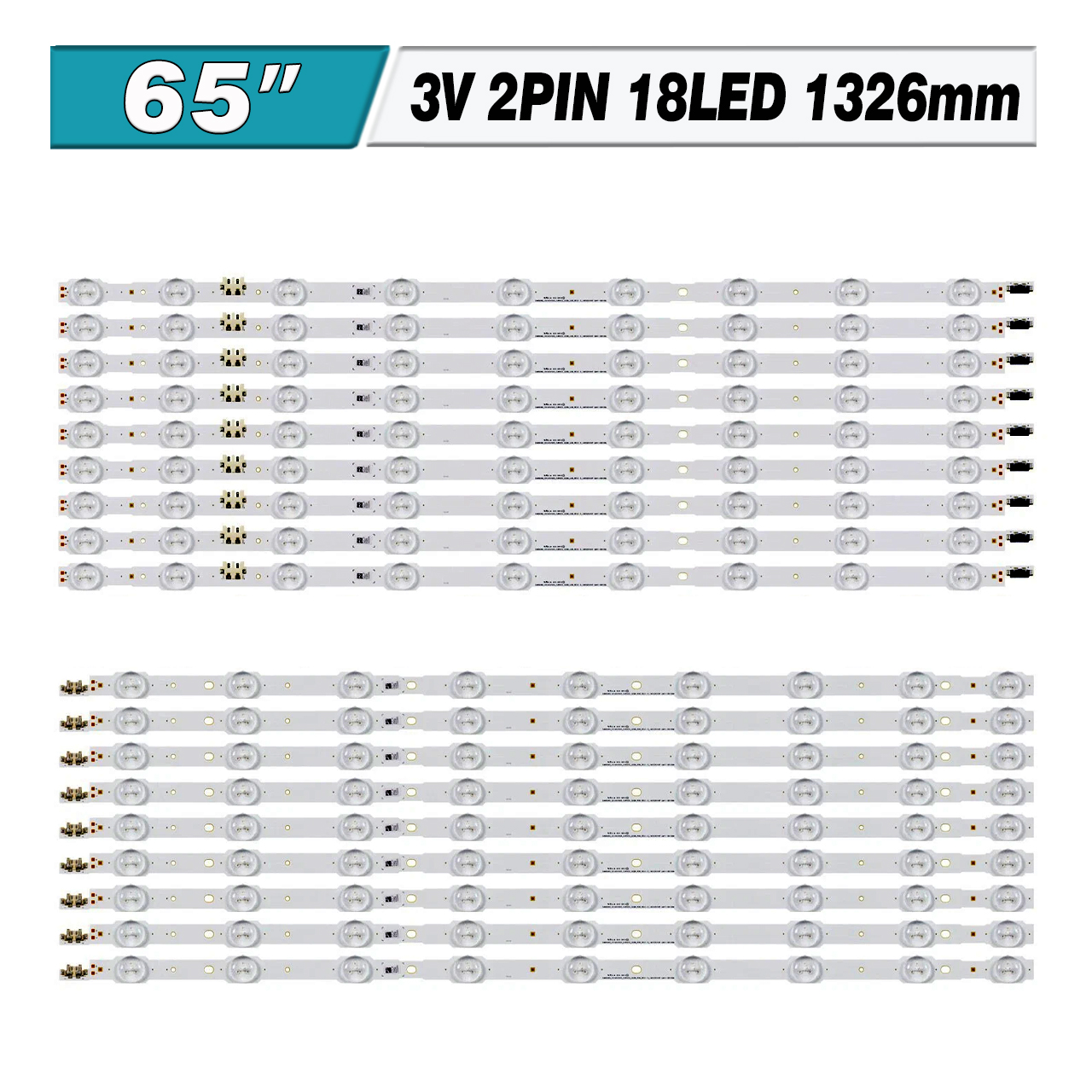

LED подсветка TV 65″ SAMSUNG_2014SVS65_CURVED_3228_L09/R09_REV1.0_140526 (18LED 1326mm 3V) – цена указана за комплект из 18-ти светодиодных планок.
Полный комплект состоит из 18-ти планок (по 9 шт. каждого вида):
- SAMSUNG_2014SVS65_CURVED_3228_L09_REV1.0_140526 (BN96-33495A) – 9 шт.
- SAMSUNG_2014SVS65_CURVED_3228_R09_REV1.0_140526 (BN96-33496A) – 9 шт.
Комплект планок LED подсветки SAMSUNG-2014SVS65-CURVED-3228-L09/R09-REV1.0 характеристики:
- Маркировка:

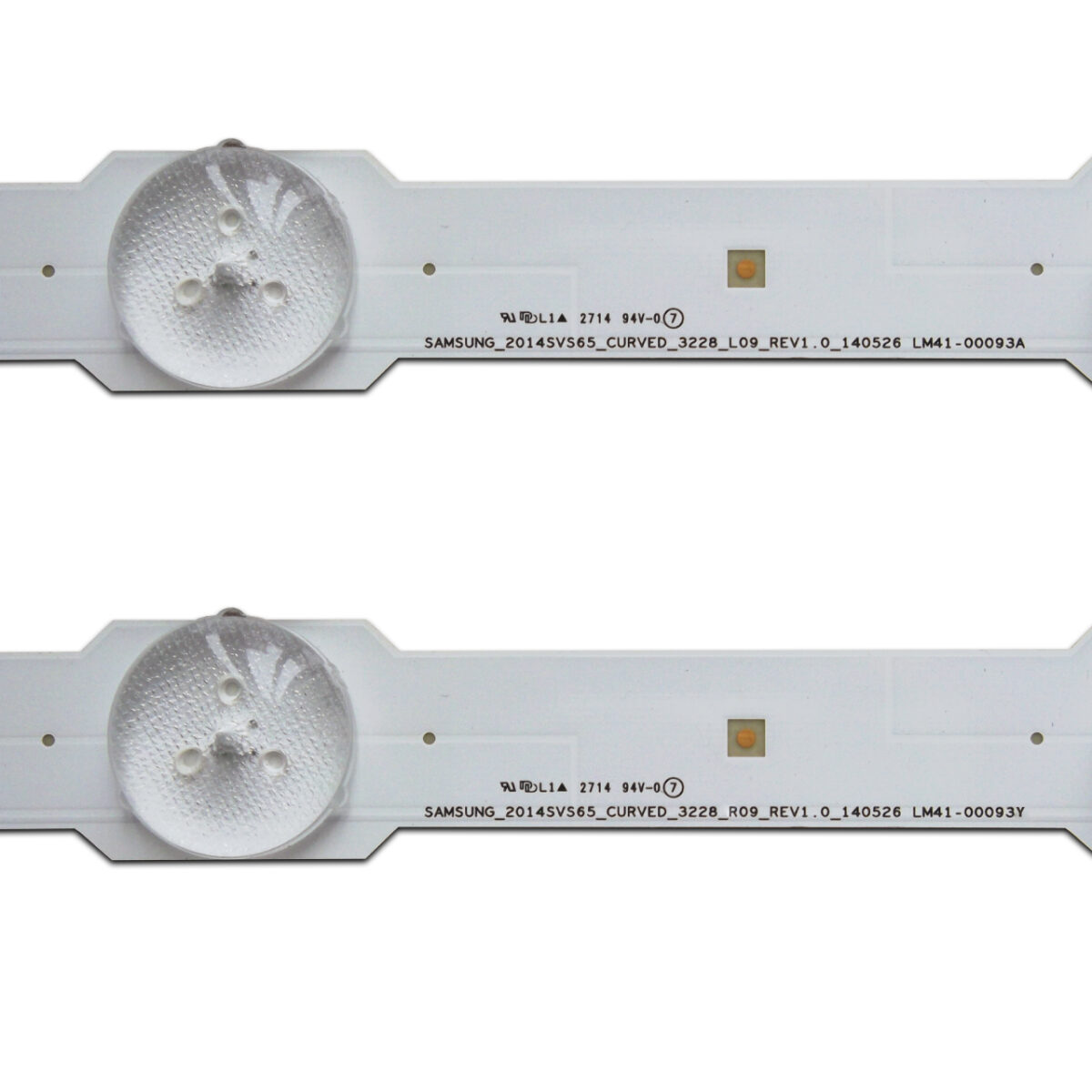

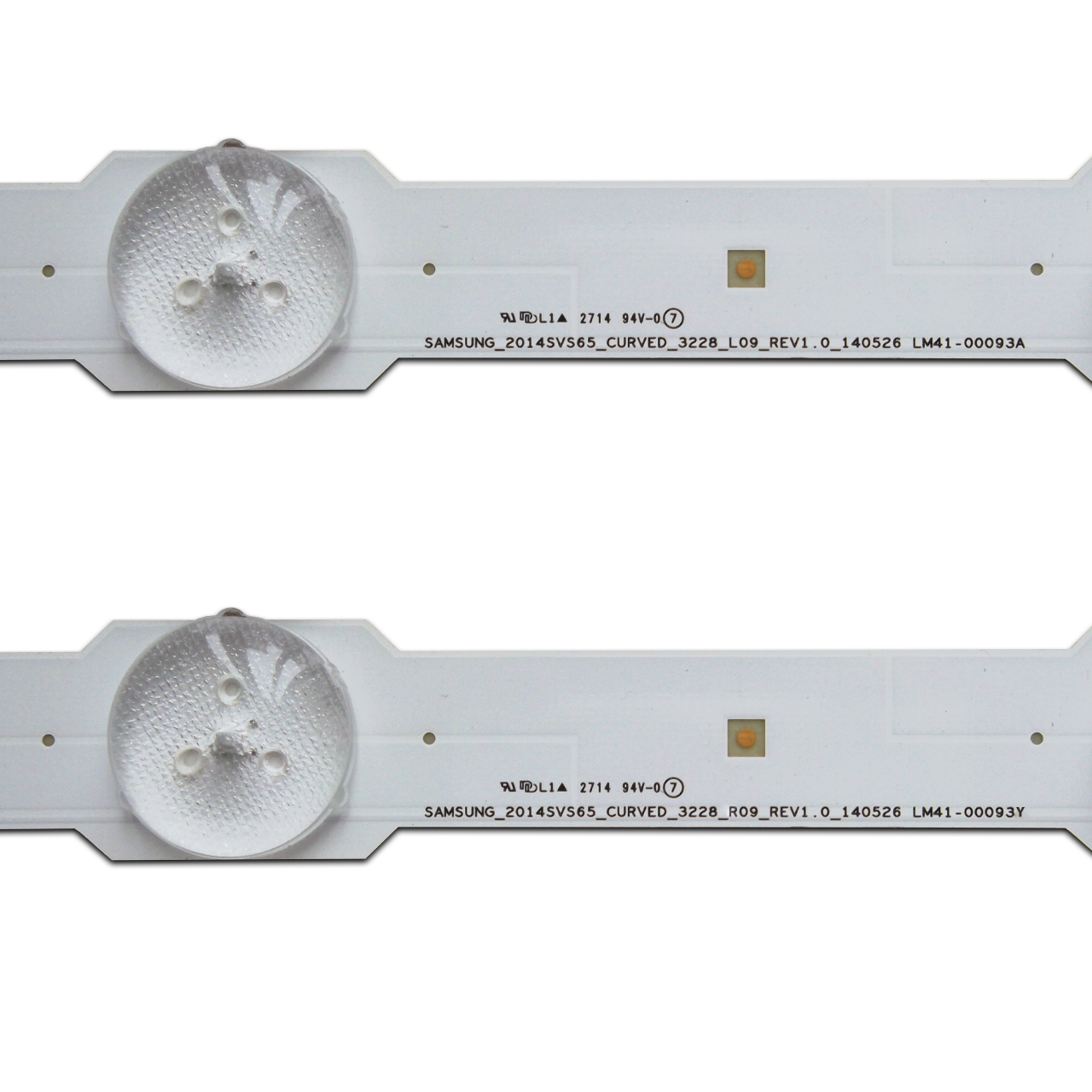

- SAMSUNG_2014SVS65_CURVED_3228_L09_REV1.0_140526 LM41-00106L
- SAMSUNG_2014SVS65_CURVED_3228_R09_REV1.0_140526 LM41-00106M
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 3 В (18S1P)
- Количество светодиодов на каждой планке:
- L+R в сборе: 18 шт.
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 65″
- Диаметр светорассеивателя: 19 мм
- Длина каждой планки:
- A+B L+R в сборе: 1326 мм

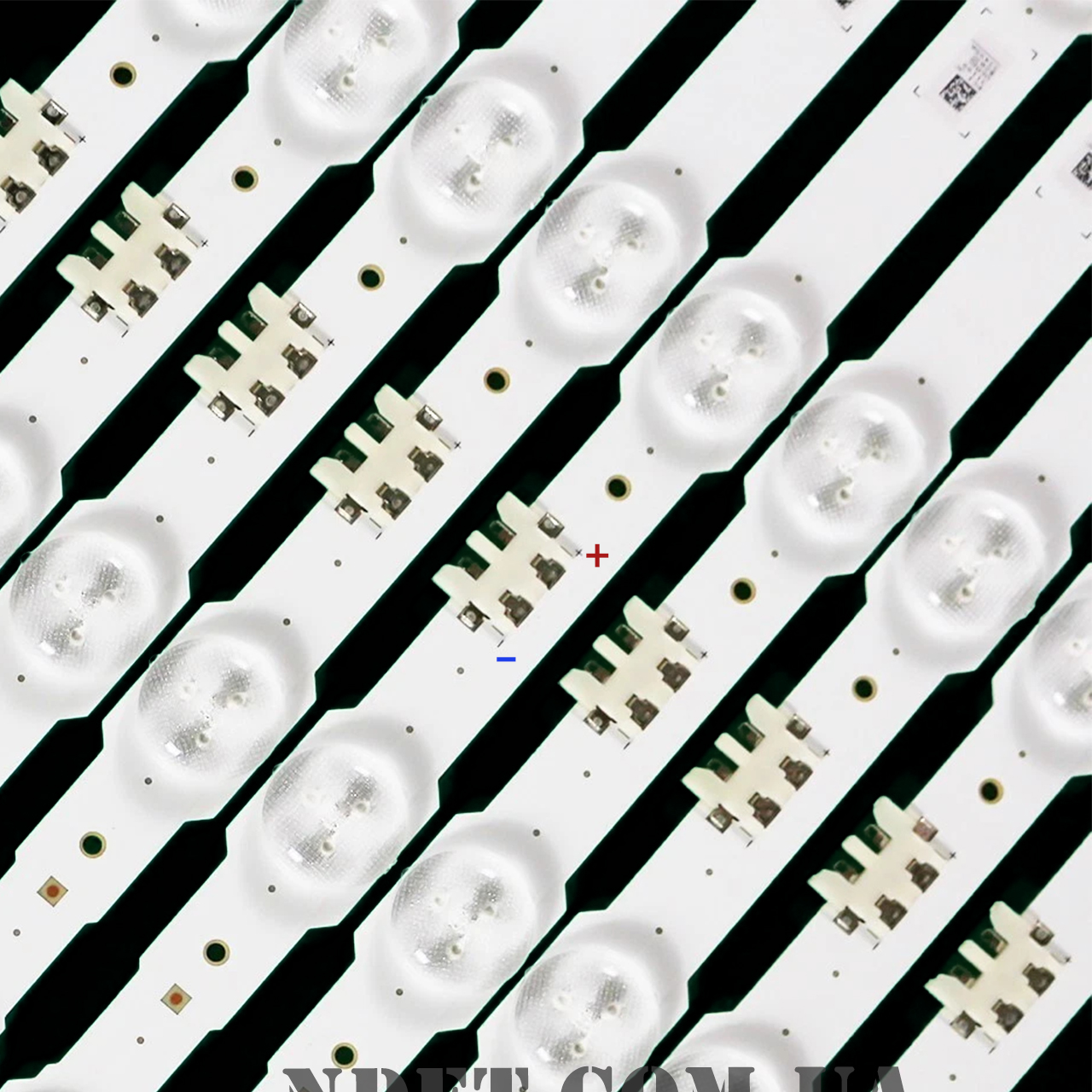

- Количество контактов на разъеме: 2pin (+−)
- Материал подложки: фольгированный текстолит
- Расстояние между центрами крепежных отверстий:
- L+R в сборе: 79-294-78-223-25-54-85-155-155-54 мм
- Расстояние между центрами светодиодов:
- L+R в сборе: 63-78-78-78-78-78-78-78-78-78-78-78-78-78-78-78-63 мм
- Расстояние между центром 1-го и последнего LED: 1292 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок:
- В узкой области: 14 мм
- В широкой области: 19 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги SAMSUNG-2014SVS65-CURVED-3228-L09/R09-REV1.0:
- BN96-33495A, BN96-33496A
- SAMSUNG-2014SVS65-CURVED-3228-L09-REV1.0-140526 LM41-00106L
- SAMSUNG-2014SVS65-CURVED-3228-R09-REV1.0-140526 LM41-00106M
- SAMSUNG_2014SVS65_CURVED_3228_L09_REV1.0_140526 LM41-00093A
- SAMSUNG_2014SVS65_CURVED_3228_R09_REV1.0_140526 LM41-00091Y
- BN41-02247A (LED Interface)
Применяются для ремонта телевизоров в следующих панелях матриц (маркировки панелей и матриц):
- CY-VH065FGLV1H
- CY-VH065FGLV2H и других.
Совместимость с моделями телевизоров Samsung диагональю 65″:
- Samsung серия 65HU7xxx: UA65HU7200, UA65HU7200K, UA65HU7200KXXS, UA65HU7200KXXT, UA65HU7200KXXV, UA65HU7200R, UA65HU7200RXEG, UA65HU7200RXSJ, UA65HU7200RXTW, UA65HU7200RXUM, UA65HU7200RXXM, UA65HU7200RXXP, UA65HU7200RXZN, UA65HU7200S, UA65HU7200SXJG, UA65HU7200U, UA65HU7200UXKE, UA65HU7200UXLY, UA65HU7200UXXA, UA65HU7200W, UA65HU7200WPXD, UA65HU7200WXHC, UA65HU7200WXRD, UA65HU7200WXXY, UA65HU7200WXZW, UA65HU7800, UA65HU7800J, UA65HU7800JXXZ, UA65HU7800JXZK, UE65HU7100, UE65HU7100S, UE65HU7100SXTK, UE65HU7100SXXC, UE65HU7100SXXH, UE65HU7100SXXN, UE65HU7100SXZF, UE65HU7100SXZG, UE65HU7100U, UE65HU7100UXXU, UE65HU7105U, UE65HU7105UXXE, UE65HU7200, UE65HU7200D, UE65HU7200DXZT, UE65HU7200S, UE65HU7200SXTK, UE65HU7200SXXC, UE65HU7200SXXH, UE65HU7200SXXN, UE65HU7200SXZF, UE65HU7200SXZG, UE65HU7200U, UE65HU7200UXKZ, UE65HU7200UXMS, UE65HU7200UXRU, UE65HU7200UXUA, UE65HU7200UXUZ, UE65HU7200UXXH, UE65HU7200UXXU, UE65HU7205U, UE65HU7205UXXE, UN65HU7200, UN65HU7200F, UN65HU7200FXZA, UN65HU7200FXZP, UN65HU7200FXZX, UN65HU7200G, UN65HU7200GXPE, UN65HU7200GXPR, UN65HU7200GXZD, UN65HU7200GXZS, UN65HU7200H, UN65HU7200HXPA, UN65HU7200K, UN65HU7200KXZL, UN65HU7250, UN65HU7250F, UN65HU7250FXZA, UN65HU7250FXZC, UN65HU7250FXZX и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
