LED315D11-ZC14-01(D) + LED315D11-ZC14-02(D) + LED315D11-ZC14-03(D) – Комплект планок LED подсветки для телевизоров 32″

780.08 грн

720.16 грн
750.12 грн
780.08 грн

В наличии

Купить в один клик

Описание

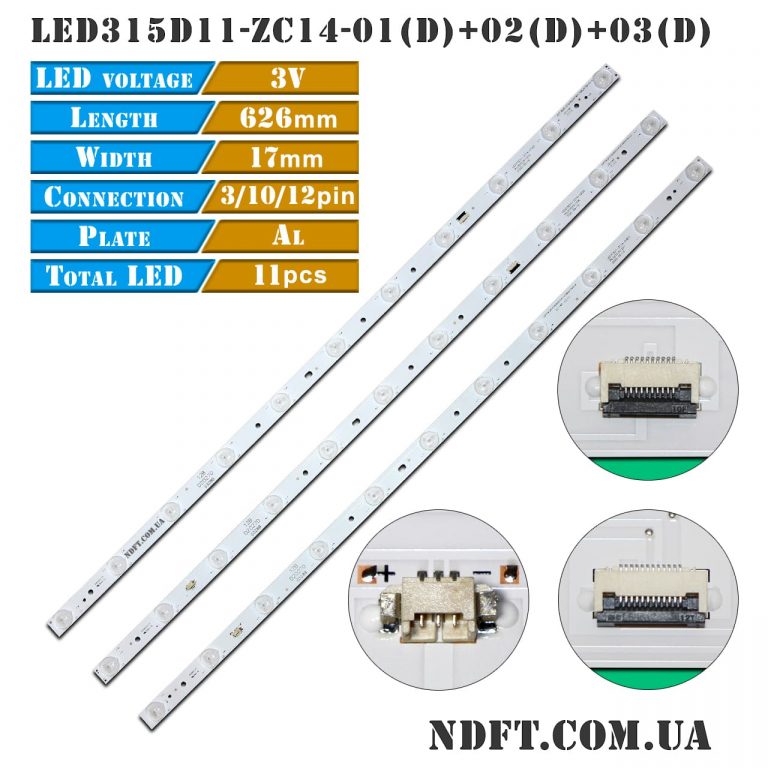

Комплект планок LED подсветки LED315D11-ZC14-01(D) + LED315D11-ZC14-02(D) + LED315D11-ZC14-03(D) характеристики:

  • Маркировка:
    • LED315D11-ZC14-01(D) PN30331511205 LEFT BLUE-315D3503V1W11C1B62517M-FJ-B
    • LED315D11-ZC14-02(D) PN30331511206 LEFT BLUE-315D3503V1W11C1B62517M-FJ-C
    • LED315D11-ZC14-03(D) PN30331511207 LEFT BLUE-315D3503V1W11C1B62517M-FJ-A
  • Рабочее напряжение одного светодиода: 3 В
  • Высота планки (подложка + линза): 7 мм
  • Диагональ экрана: 32″
  • Диаметр светорассеивателя: 16 мм
  • Длина каждой планки: 626 мм
  • Количество контактов на разъеме:
    • 01(D) тип: 10
    • 02(D) тип: 3/12
    • 03(D) тип: 3
  • Количество светодиодов на каждой планке: 11 шт.
  • Материал подложки: алюминий
  • Расстояние между центрами крепежных отверстий: 186-55-60-55-185,5 мм
  • Расстояние между центрами светодиодов: 60 мм
  • Тип светорассеивателя: выпуклый
  • Ширина подложки планок: 17 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • V390HJ1-P02
  • T320XVN02.0
  • T320XVN01.0 и других.

Совместимость с моделями телевизоров диагональю 32″:

  • Haier: LE32B50, H32E16, LE32D8810, LE32H320D, LM315TAT01 , LK315T3HB94 , LE32C800C
  • Mystery: MTV-3222LW
  • TCL: LE32D8810 и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

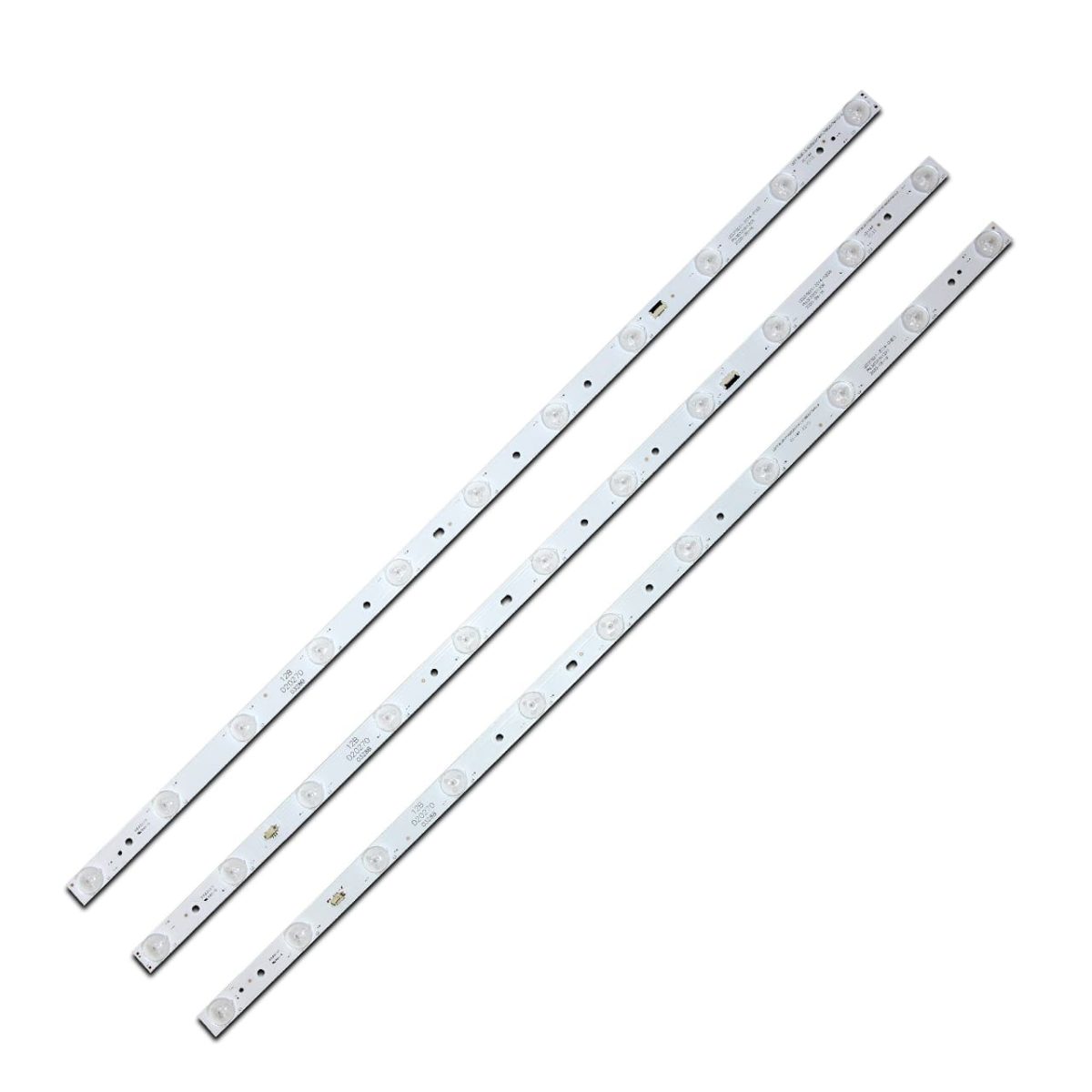

Полный комплект состоит из трех планок:

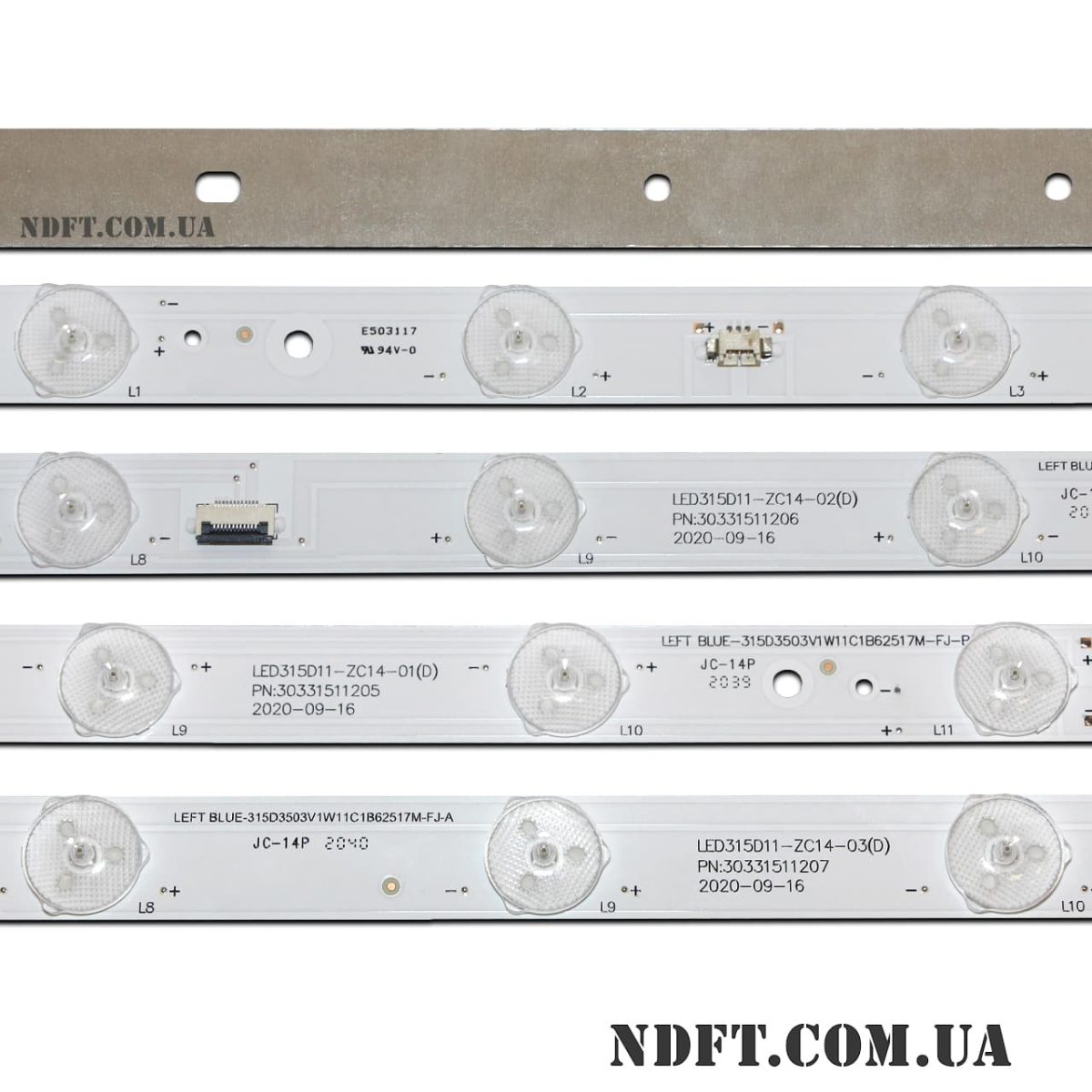

  • LED315D11-ZC14-01(D) PN30331511205 LEFT BLUE-315D3503V1W11C1B62517M-FJ-B
  • LED315D11-ZC14-02(D) PN30331511206 LEFT BLUE-315D3503V1W11C1B62517M-FJ-C
  • LED315D11-ZC14-03(D) PN30331511207 LEFT BLUE-315D3503V1W11C1B62517M-FJ-A

Цена указана за полный комплект из трех светодиодных планок.
