LED315D8-ZC14-03(A) + LED315D9-ZC14-03(A) – Комплект планок LED подсветки для телевизоров 32″

Артикул: 1460324

550.20

550.20 ₴

Доставка:

  • Новая почта / курьер НП
  • Укрпочта
  • Самовывоз (г. Ивано-Франковск)
1 Человек сейчас смотрит этот товар!

Описание

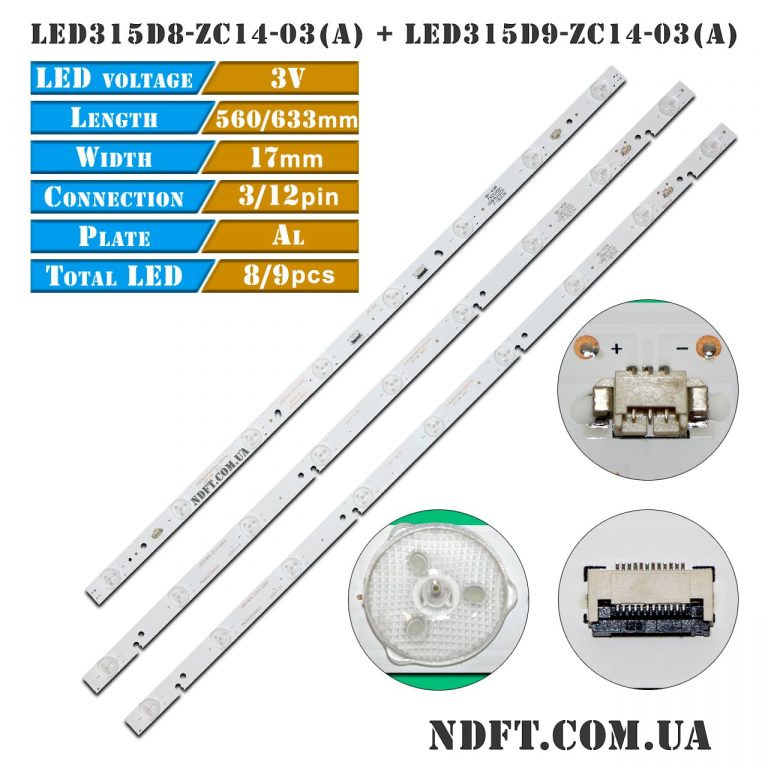

Комплект планок LED подсветки LED315D8-ZC14-03(A) LED315D9-ZC14-03(A) характеристики:

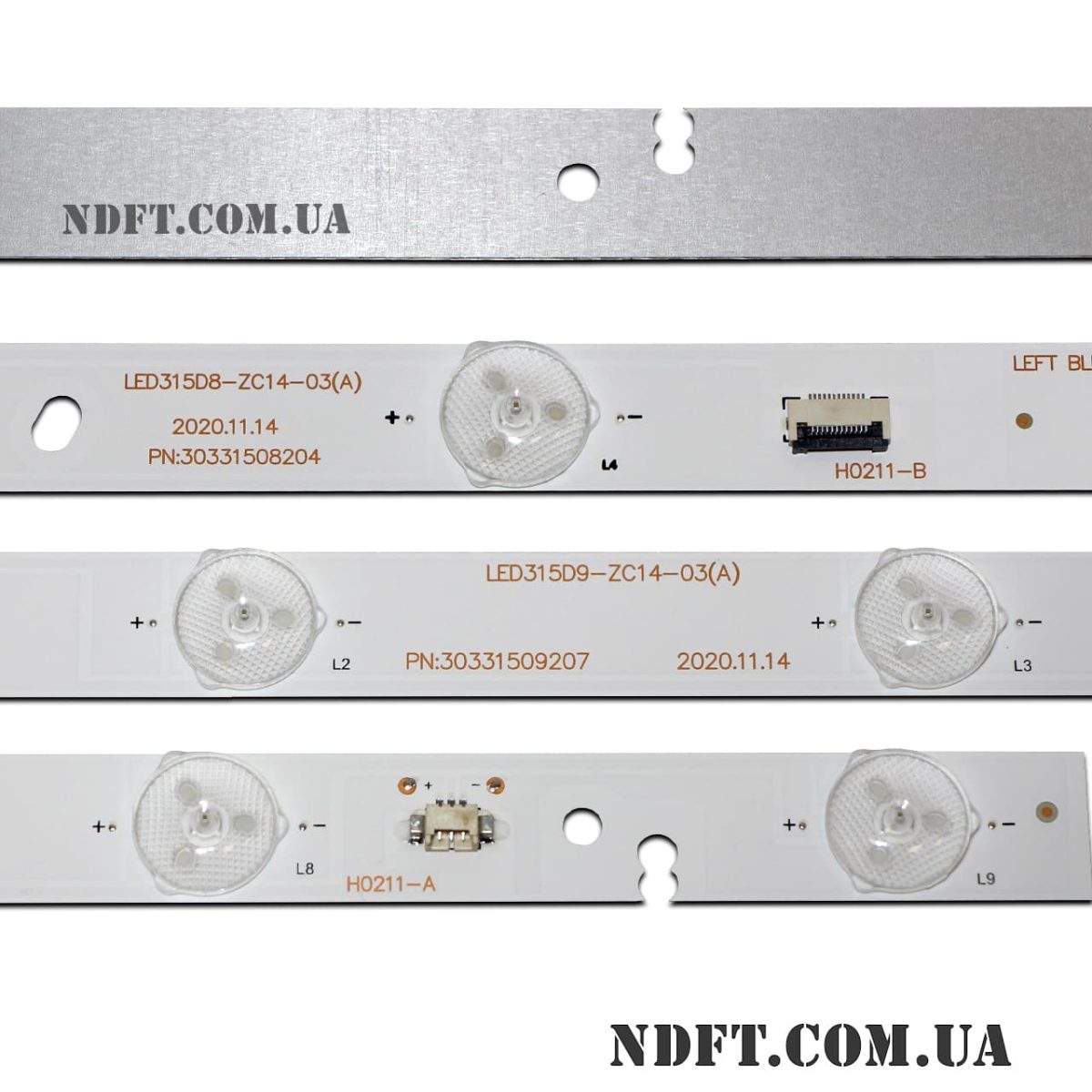

  • Маркировка:
    • LED315D8-ZC14-03(A) PN:30331508204 315D3503V1W4C1Bx2-55917M
    • LED315D9-ZC14-03(A) PN:30331509207 315D3503V1W9C1B63317M
  • Рабочее напряжение одного светодиода: 3 В
  • Высота планки (подложка + линза): 7 мм
  • Диагональ экрана: 32″
  • Диаметр светорассеивателя: 16 мм
  • Длина планок:
    • LED315D8: 560 мм
    • LED315D9: 633 мм
  • Количество контактов на разъеме:
    • LED315D8: 2×(3 пин.) 2×(12 пин.)
    • LED315D9: 3 пин.
  • Количество светодиодов на планке:
    • LED315D8: 8
    • LED315D9: 9
  • Материал подложки: алюминий
  • Расстояние между центрами светодиодов: 74 мм
  • Тип светорассеивателя: выпуклый
  • Ширина подложки планок: 17 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • LK315T3HB94
  • LSC320AN02
  • LS320AN02
  • V320BJ6-PE1 и других.

Совместимость с моделями телевизоров диагональю 32″:

  • JVC: LT-32M340W, LT-32M545, LT32M340W
  • HAIER: LE32M600, 32EU3100, T32P11, LE32F8210
  • Logik: L32HE13N
  • Mystery: MTV-3228LT2, MTV-3229LTA2, MTV-3223LW, MTV-3229, MTV-3223LT2
  • TCL: LE32F8210, T32P11 и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

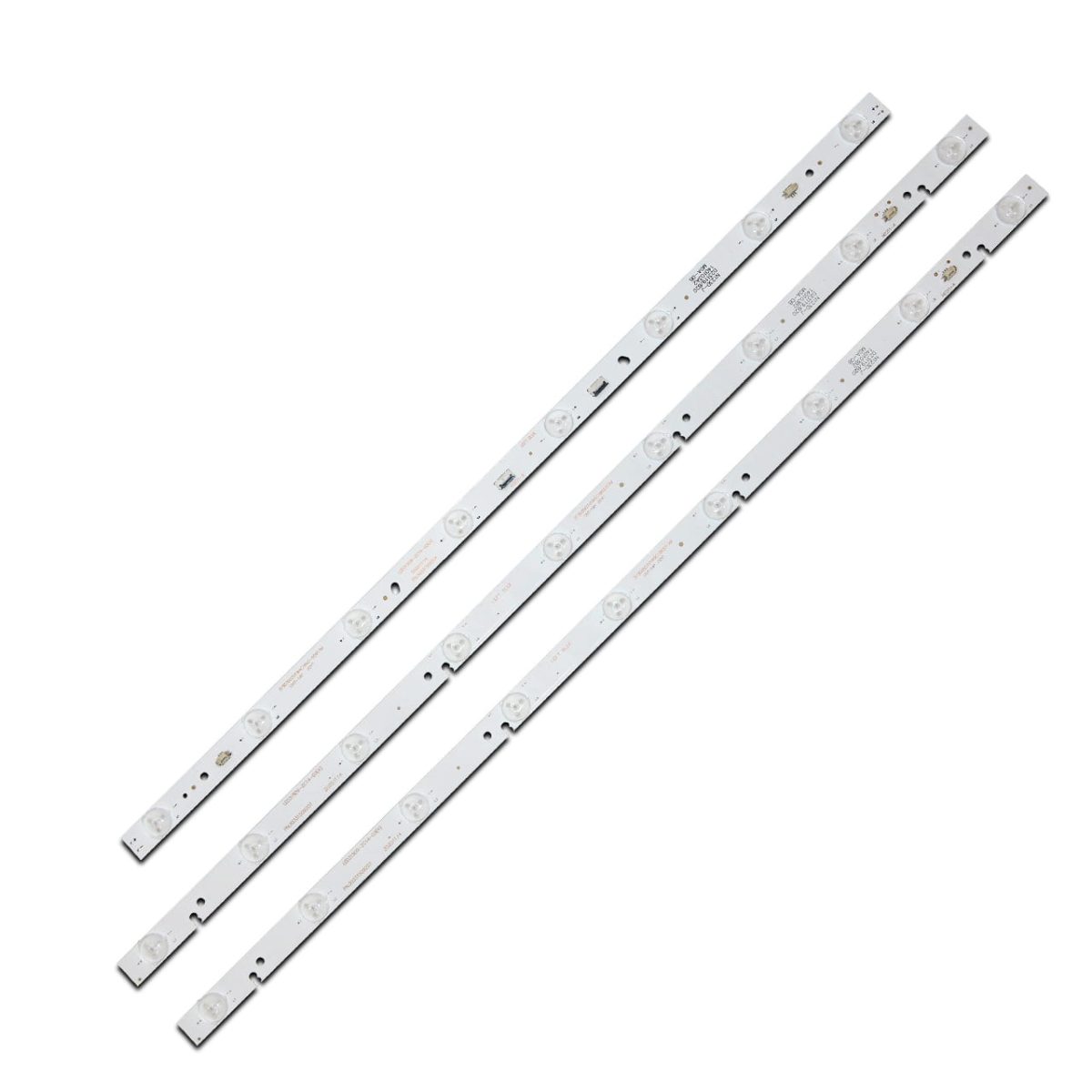

Полный комплект состоит из трех планок:

  • LED315D8-ZC14-03(A) PN:30331508204 315D3503V1W4C1Bx2-55917M – 1 шт.
  • LED315D9-ZC14-03(A) PN:30331509207 315D3503V1W9C1B63317M – 2 шт.

Цена указана за полный комплект из трех светодиодных планок.
