Louvre 55″ 160714-L/R (-0.2/-0.2) Diamond (V6LF_550SFA_LED37_+1-5_R0, 6LF_550SFB_LED37_+1-5_R0, BN96-9732A, BN96-9733A) – Комплект LED подсветки 55″

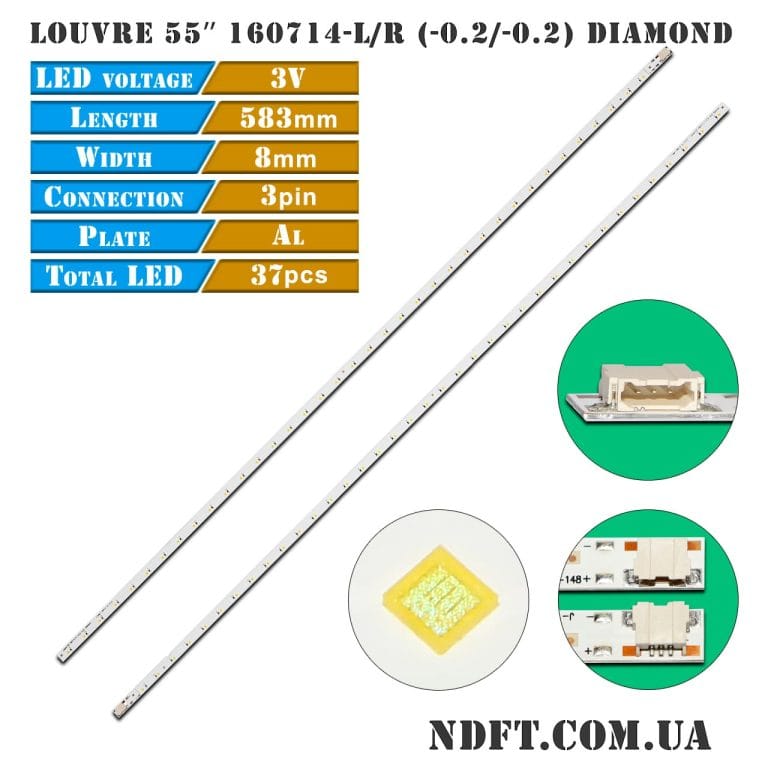

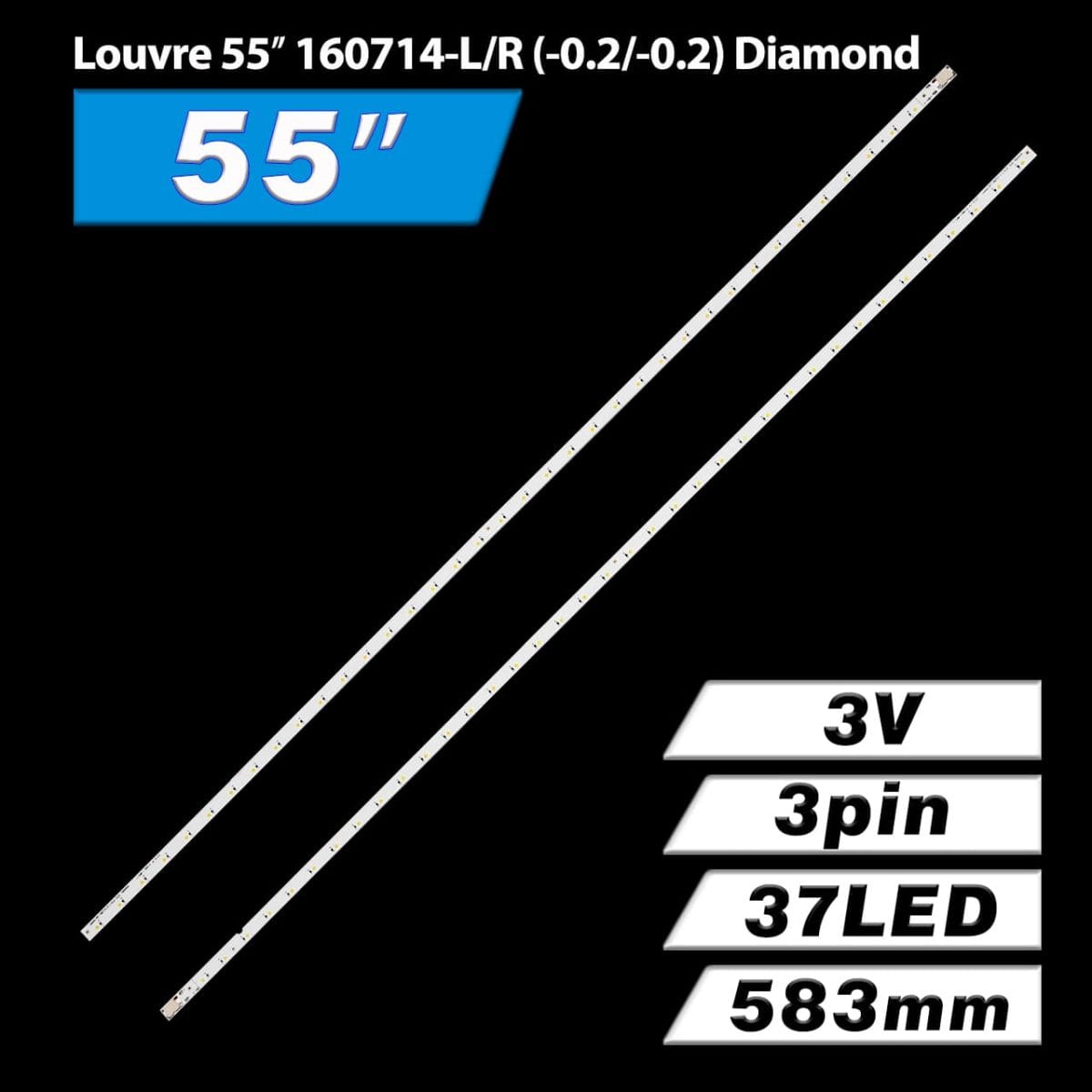

Комплект планок LED подсветки Louvre 55″ 160714-L/R (-0.2/-0.2) Diamond характеристики:

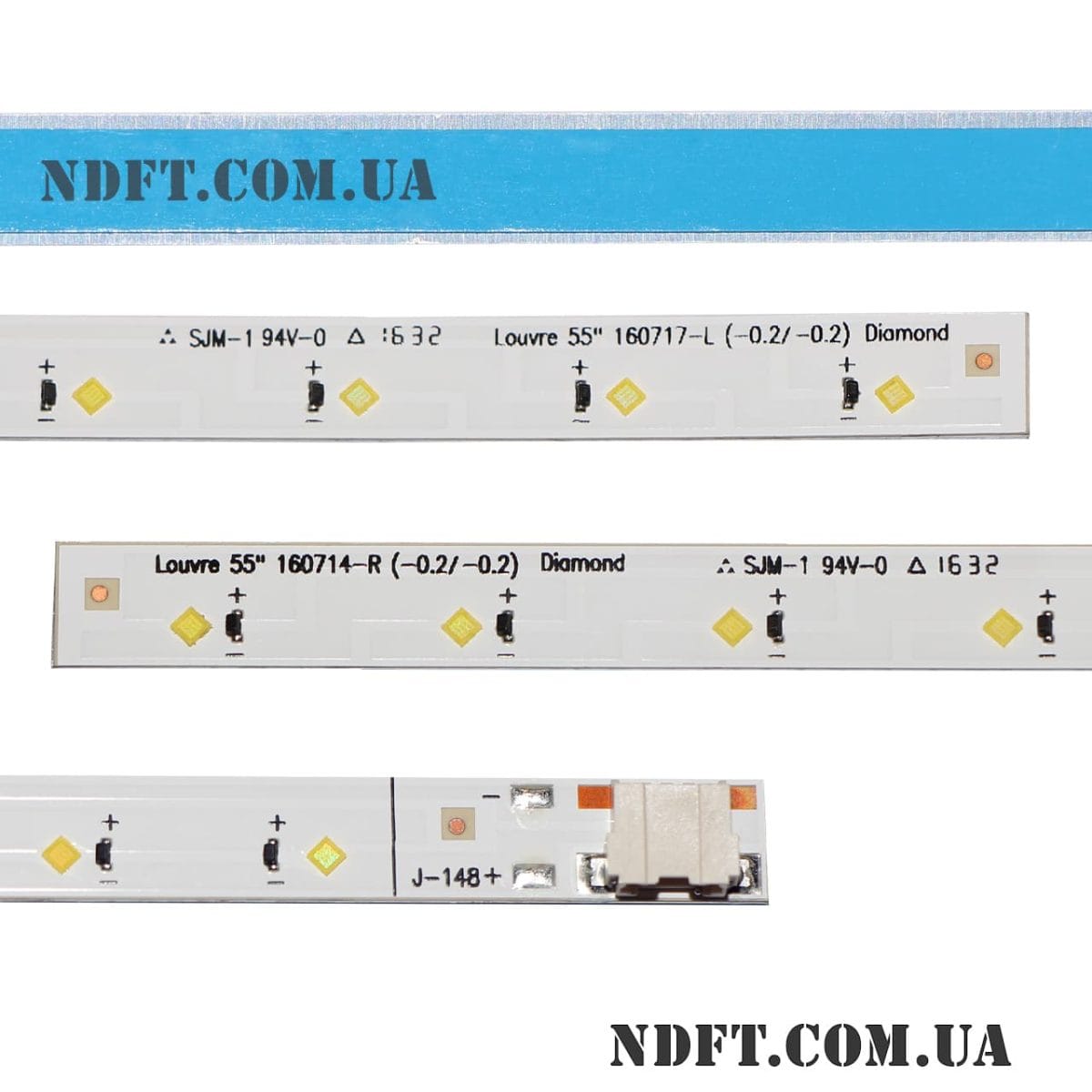

• Маркировка:
  • Louvre 55″ 160714-L (-0.2/-0.2) Diamond
  • Louvre 55″ 160714-R (-0.2/-0.2) Diamond
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 54 В (18S2P – первая группа: (2S1P+17S1P), вторая: 18S1P)
• Количество светодиодов на каждой планке: 37 шт.
• Высота планки (подложка + линза): 2 мм
• Диагональ экрана: 55″
• Длина каждой планки: 583 мм
• Количество контактов на разъеме: 3
• Материал подложки: алюминий + теплопроводный скотч
• Расстояние между центрами светодиодов: 15 мм
• Расстояние между центром 1-го и последнего LED: 550 мм
• Тип светорассеивателя: открытый диод
• Размеры светодиода (Д×Ш): 1,4×1,4 мм (1414)
• Ширина подложки планок: 8 мм
• Применение: ремонт торцевой (Edge LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги Louvre 55″ 160714-L/R (-0.2/-0.2) Diamond:

• V6LF_550SFA_LED37_+1-5_R0, V6LF_550SFB_LED37_+1-5_R0
• V6LF-550SFA-LED37-+1-5-R0, V6LF-550SFB-LED37-+1-5-R0
• V6LF_550SFA DA 37 LED, V6LF_550SFB DA 37 LED
• V6LF-550SFA-DA-37-LED, V6LF-550SFB-DA-37-LED
• BN96-9732A, BN96-9733A, BN96-9734A, BN96-9735A, BN96-39732A, BN96-39733A

Применяются для ремонта телевизоров в следующих матрицах (панелях):

•  CY-FK055BNAV2H, CY-FK055BNAV3H, CY-FK055BNAV4H, CY-FK055BNEV1H, CY-FK055BNEV2H, CY-FK055BNEV3H, CY-FK055BNEV4H, CY-FK055BNHV1H, CY-FK055BNHV2H, CY-FK055BNHV3H, CY-FK055BNHV4H, CY-FK055BNNV3H, CY-FK055BNNV4H, CY-FK0S5BNAV1H, CY-FK0S5BNNV1H, CY-FK055BNAV3H, CY-FK0SSBNNV2H, CY-FKO55BNAV2H, CY-FKO55BNAV3H, CY-FKO55BNAV4H, CY-FKO55BNEV1H, CY-FKO55BNEV2H, CY-FKO55BNEV3H, CY-FKO55BNEV4H, CY-FKO55BNHV1H, CY-FKO55BNHV2H, CY-FKO55BNHV3H, CY-FKO55BNHV4H, CY-FKO55BNNV3H, CY-FKO55BNNV4H, CY-FKOS5BNAV1H, CY-FKOS5BNNV1H, CY-FKOSSBNNV2H и других.

Совместимость с моделями телевизоров диагональю 55″:

• Samsung: UA55K5100, UA55K5100A, UA55K5100AK, UA55K5100AW, UA55K5100BK, UA55K5300, UA55K5300A, UA55K5300AJ, UA55K5300AJX, UA55K5300AKX, UA55K5300ARX, UA55K5300BJ, UA55K5300BJX, UAS5K5300A, UASSK5100AW, UE55K5100, UE55K5100AK, UE55K5100AKX, UE55K5100AU, UE55K5100AUXRU, UE55K5100AUXUA, UE55K5100AW, UE55K5100BU, UE55K5102, UE55K5102AK, UE55K5102AKXBT, UE55K5102AKXXH, UE55K5102AW, UE55K5103, UE55K5103AK, UE55K5103AW, UE55K5105, UE55K5105AK, UE55K5170, UE55K5170AK, UE55K5170SS, UE55K5179, UE55K5179AK, UE55K5179SS, UE55K5300AK, UES5K5100AW, UESSK5102AKXBT, UN55K5100, UN55K5100A, UN55K5100AF, UN55K5100AFX, UN55K5300, UN55K5300A, UN5SK5100AFX, UNSSK5300AGX и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
• Соединение светодиодов выполнено двумя группами соединенных параллельно: первая группа 19LED первые 2 светодиода соединены параллельно между собой 2S1P в последовательную цепь из 17LED, вторая группа из 18LED соединены последовательно 18S1P.

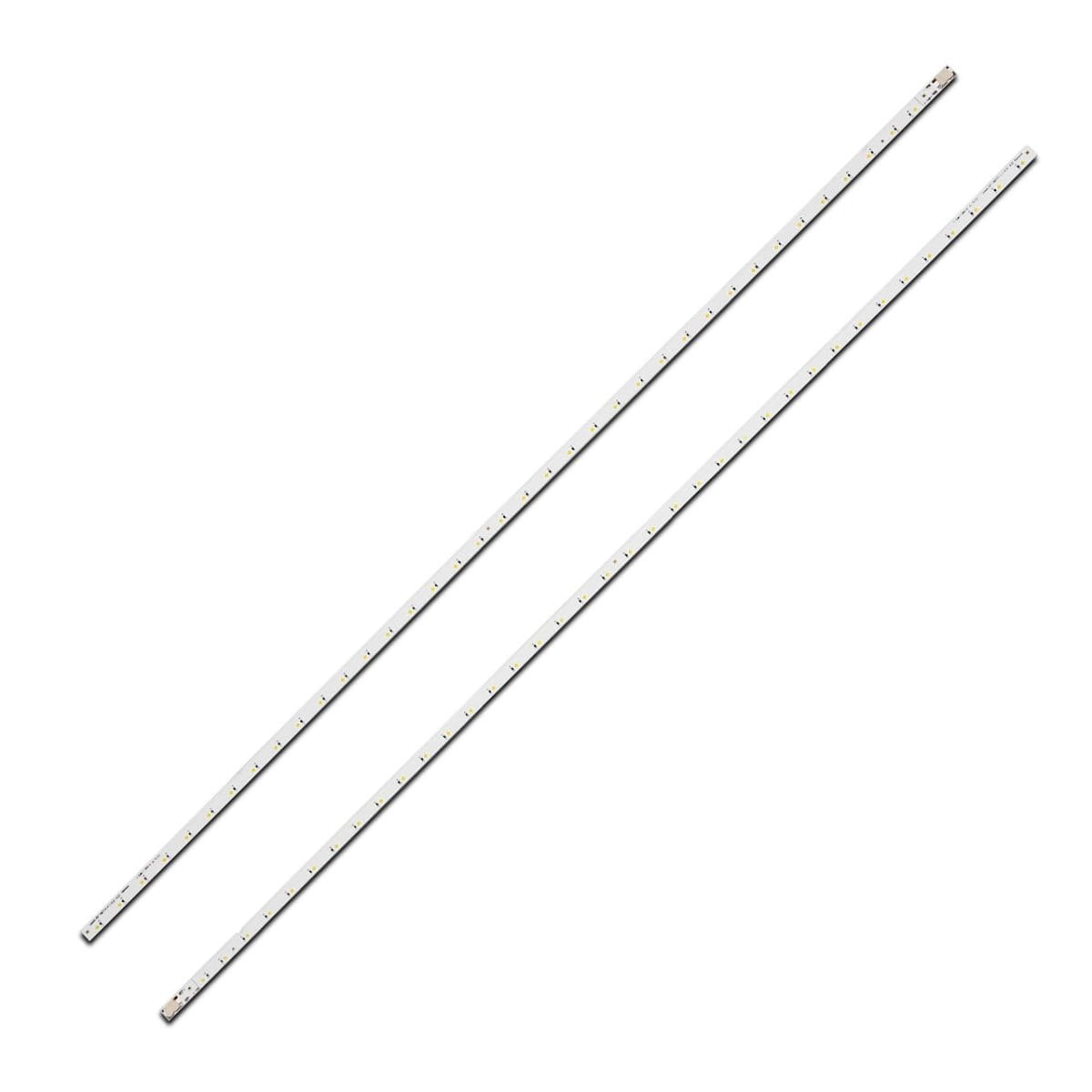

Полный комплект состоит из двух планок:

• Louvre 55″ 160714-L (-0.2/-0.2) Diamond (V6LF_550SFA_LED37_+1-5_R0, V6LF_550SFA_DA_37_LED) – 1 шт.
• Louvre 55″ 160714-R (-0.2/-0.2) Diamond (V6LF_550SFB_LED37_+1-5_R0, V6LF_550SFB_DA_37_LED) – 1 шт.

Цена указана за полный комплект из двух светодиодных планок.
