V3LE-550SMA-R4 + V3LE-550SMB-R4 (Samsung 2013SVS55 7032SNB L83/R83 3D REV1.1, 55″ 7K/8K/8.5K BNS 3D-7032LED-L/R) – Комплект LED подсветки для TV 55″

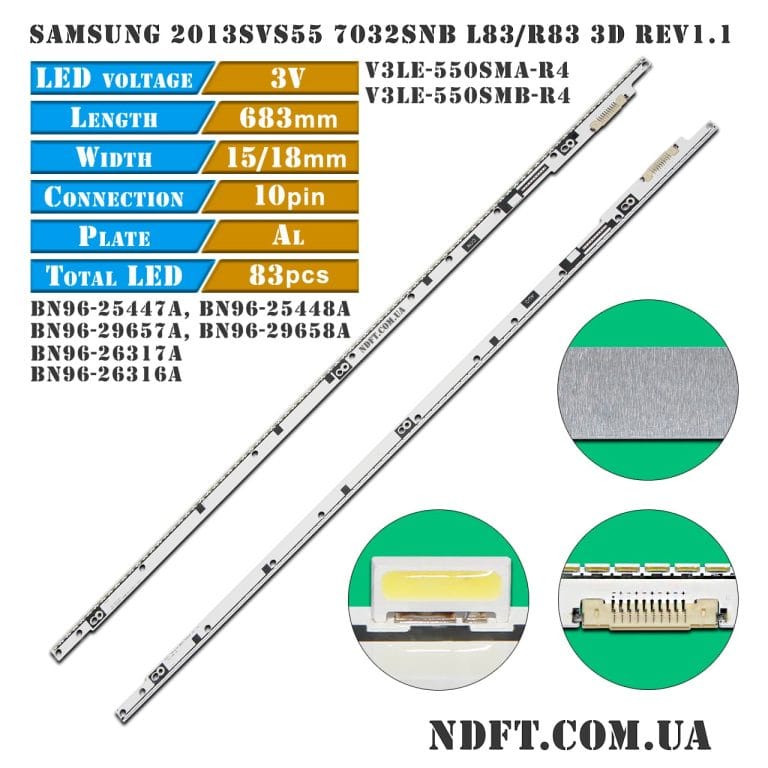

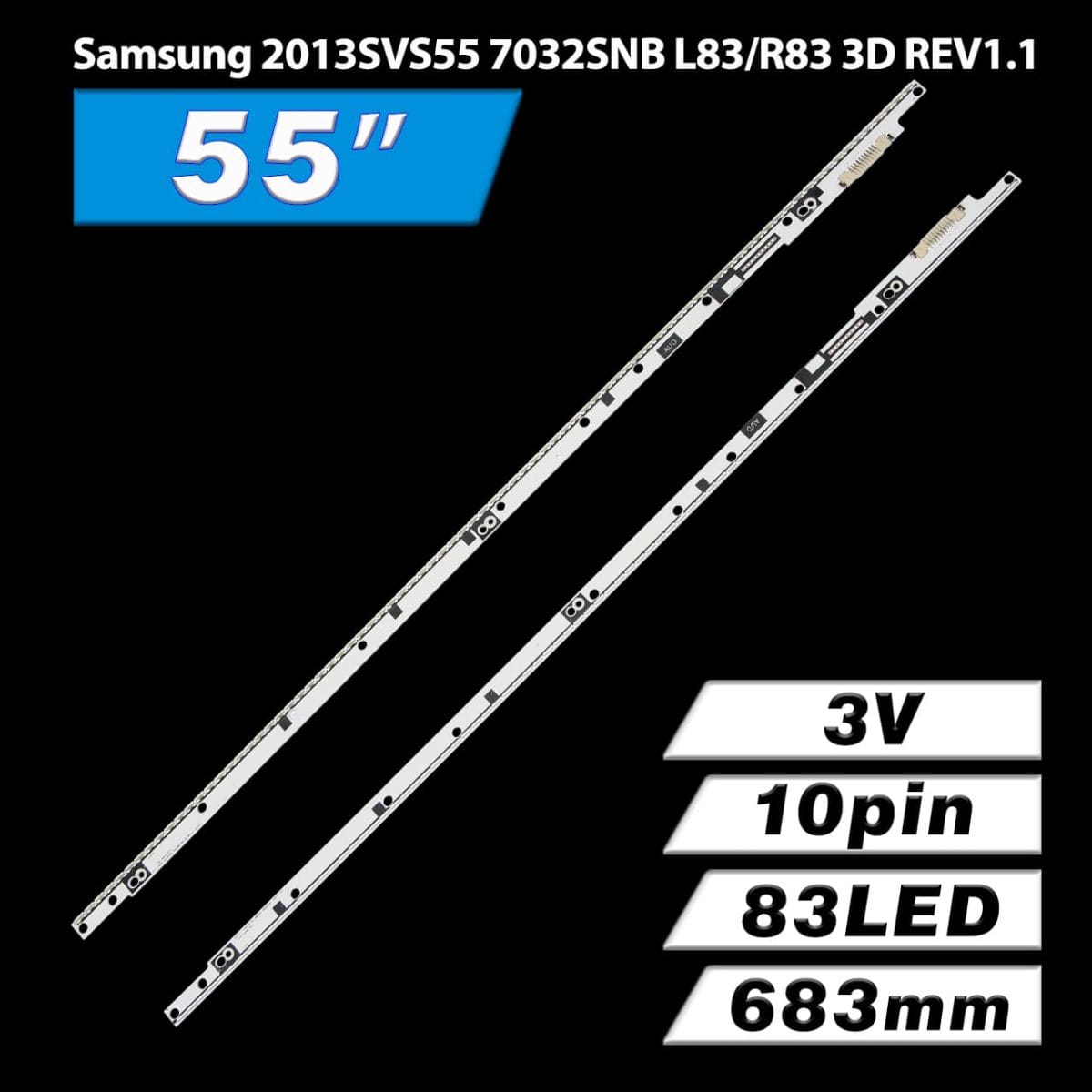

Комплект планок LED подсветки Samsung 2013SVS55 7032SNB L83/R83 3D REV1.1 характеристики:

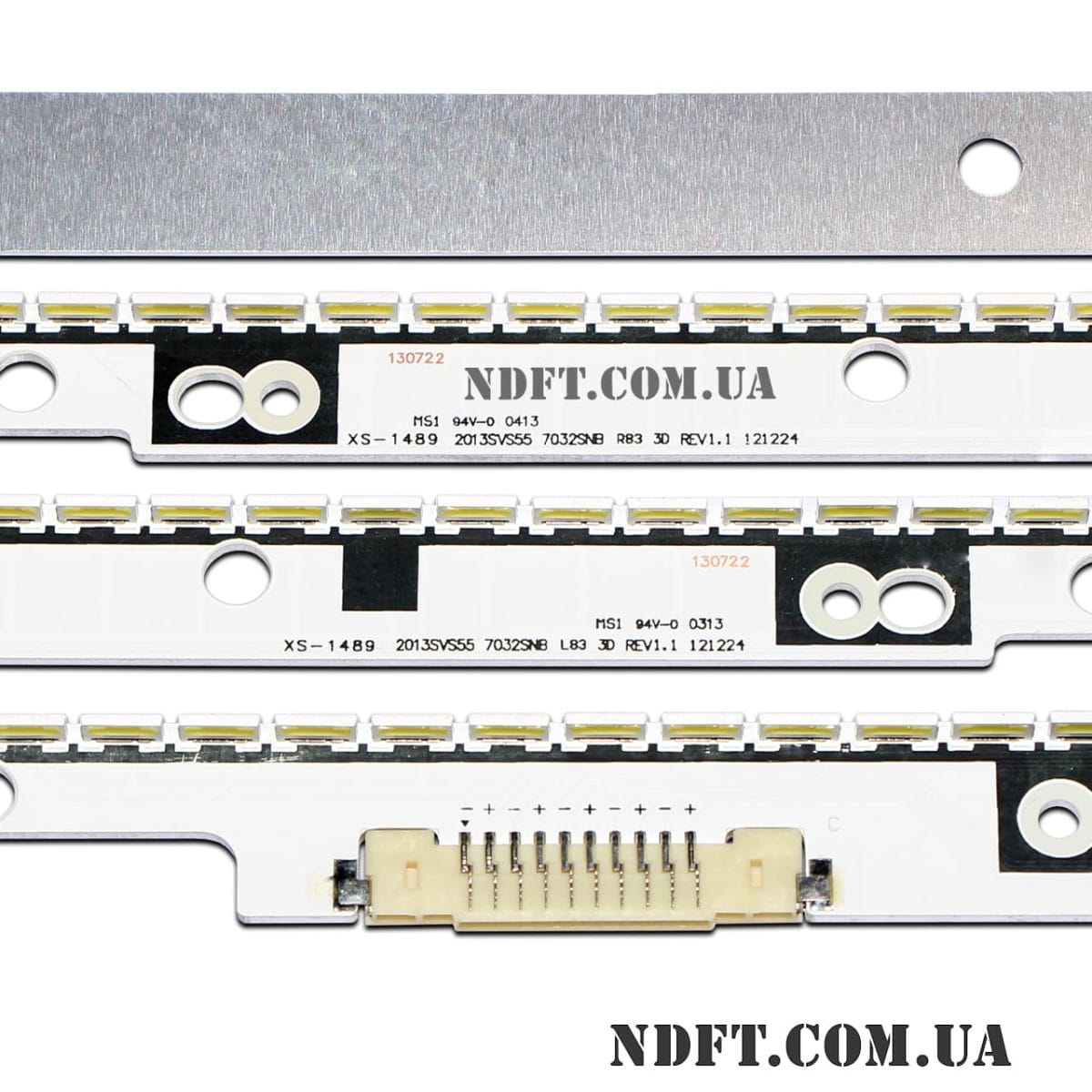

• Маркировка:
  • Samsung 2013SVS55 7032SNB L83 3D REV1.1 121224
  • Samsung 2013SVS55 7032SNB R83 3D REV1.1 121224
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение группы: 30/66 В (2×10S1P/3×21S1P)
• Количество светодиодов на каждой планке: 83 шт. (5 групп по 10-21-21-21-10 шт.)
• Высота планки (подложка + линза): 5 мм
• Диагональ экрана: 55″
• Длина каждой планки: 683 мм
• Количество контактов на разъеме: 10
• Материал подложки: алюминий + теплопроводный скотч
• Расстояние между центрами крепежных отверстий: 23-16-6-52-75-55-94-6-11-67-43-55-65-11-6-91 мм
• Расстояние между центрами светодиодов: 8 мм
• Расстояние между центром 1-го и последнего LED: 667 мм
• Тип светорассеивателя: открытый диод
• Размеры светодиода (Д×Ш): 7×3.2 мм (7032)
• Ширина подложки планок:
  • В узкой области: 11 мм
  • В средней части: 15 мм
  • В широкой области: 18 мм
• Применение: ремонт торцевой (Edge LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги Samsung 2013SVS55 7032SNB L83/R83 3D REV1.1:

• V3LE-550SMA-R4, V3LE-550SMB-R4
• BN96-25447A, BN96-25448A
• 55 7K/8K/8.5K SNB 3D-7032LED-L, 55 7K/8K/8.5K SNB 3D-7032LED-R
• 55-7K-SNB-3D-7032LED-L, 55-7K-SNB-3D-7032LED-R
• 55-8.5K-SNB-3D-7032LED-L, 55-8.5K-SNB-3D-7032LED-R
• 55-8K-SNB-3D-7032LED-L, 55-8K-SNB-3D-7032LED-R
• BN96-29657A, BN96-29658A
• BN96-26317A, BN96-26316A

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• CY-SF550DSAV1H, CY-SF550DSAV1B, CY-SF550DSLV2B, CY-KF550DSLV5H, LSF550HQ01-A01, CY-SF550DSLV2H, CY-SF550DSLVCH, CY-SF550DSLV5H, LSF550HQ01, CY-KF550DSL, CY-KF550FSL и других.

Совместимость с моделями телевизоров Samsung диагональю 55″:

• Samsung: UE55F8000, HG55EB890XB, HG55NB890XFXZA, LH55UECPLGC, UA55F75000, UA55F7500BJ, UA55F8000, UA55F8000AJJ, UA55F8000AJXXR, UA55F8000ARSEC, UA55F8000ARSRY, UA55F8000ARXEG, UA55F8000XXR, UE55F7000, UE55F7000SL, UE55F7005, UE55F7050, UE55F7080, UE55F7090, UE55F7090SL, UE55F7100, UE55F7100AFXZA, UE55F7450, UE55F7500, UE55F8000SL, UE55F8000SZXZ, UE55F8005, UE55F8005STXE, UE55F8080STXZG, UE55F8500, UE55F8500AT, UE55F8500SL, UE55F8580, UE55F9000, UN55F7050, UN55F7050A, UN55F7100, UN55F7100AFXZA, UN55F7450, UN55F7500, UN55F7500AF, UN55F8000, UN55F8000BFXZA и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

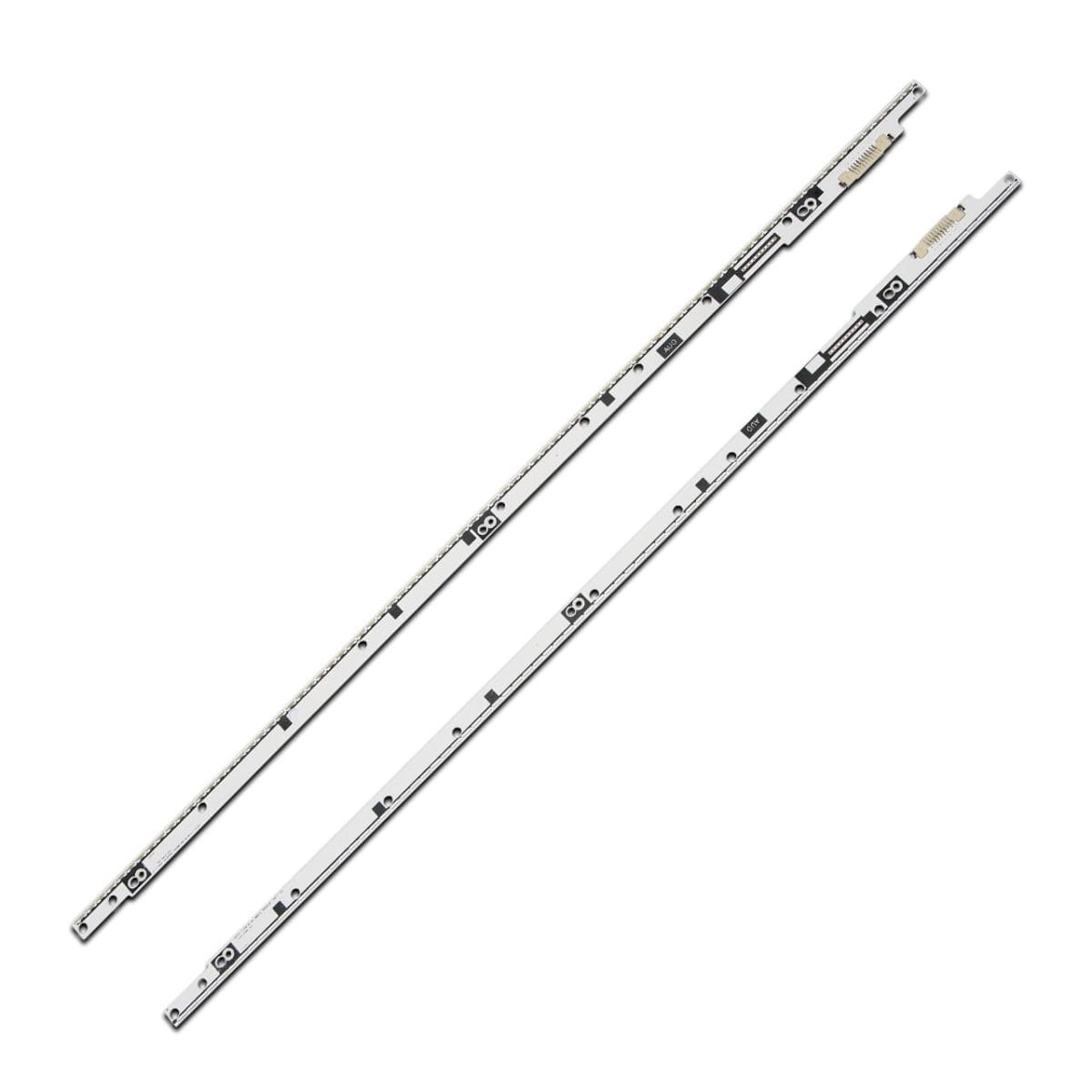

Полный комплект состоит из двух планок:

• Samsung 2013SVS55 7032SNB L83 3D REV1.1 (V3LE-550SMA-R4, 55 7K/8K/8.5K SNB 3D-7032LED-L, BN96-25447A, BN96-29657A) – 1 шт.
• Samsung 2013SVS55 7032SNB R83 3D REV1.1 (V3LE-550SMB-R4, 55 7K/8K/8.5K SNB 3D-7032LED-R, BN96-25448A, BN96-29658A) – 1 шт.

Цена указана за полный комплект из двух светодиодных планок.
