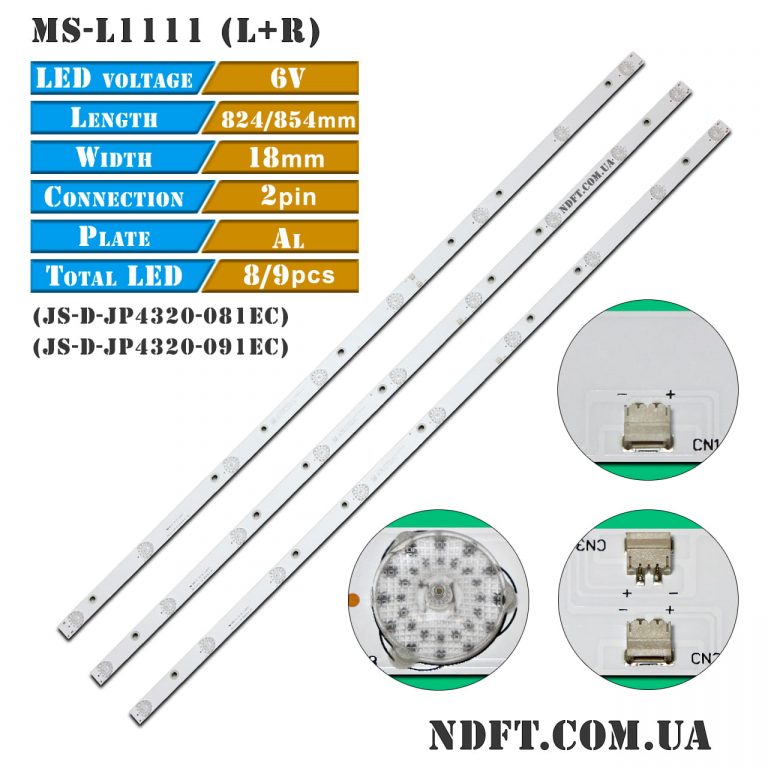

Комплект планок LED подсветки MS-L1111 L/R V2 (JS-D-JP4320-091EC/081EC) характеристики:

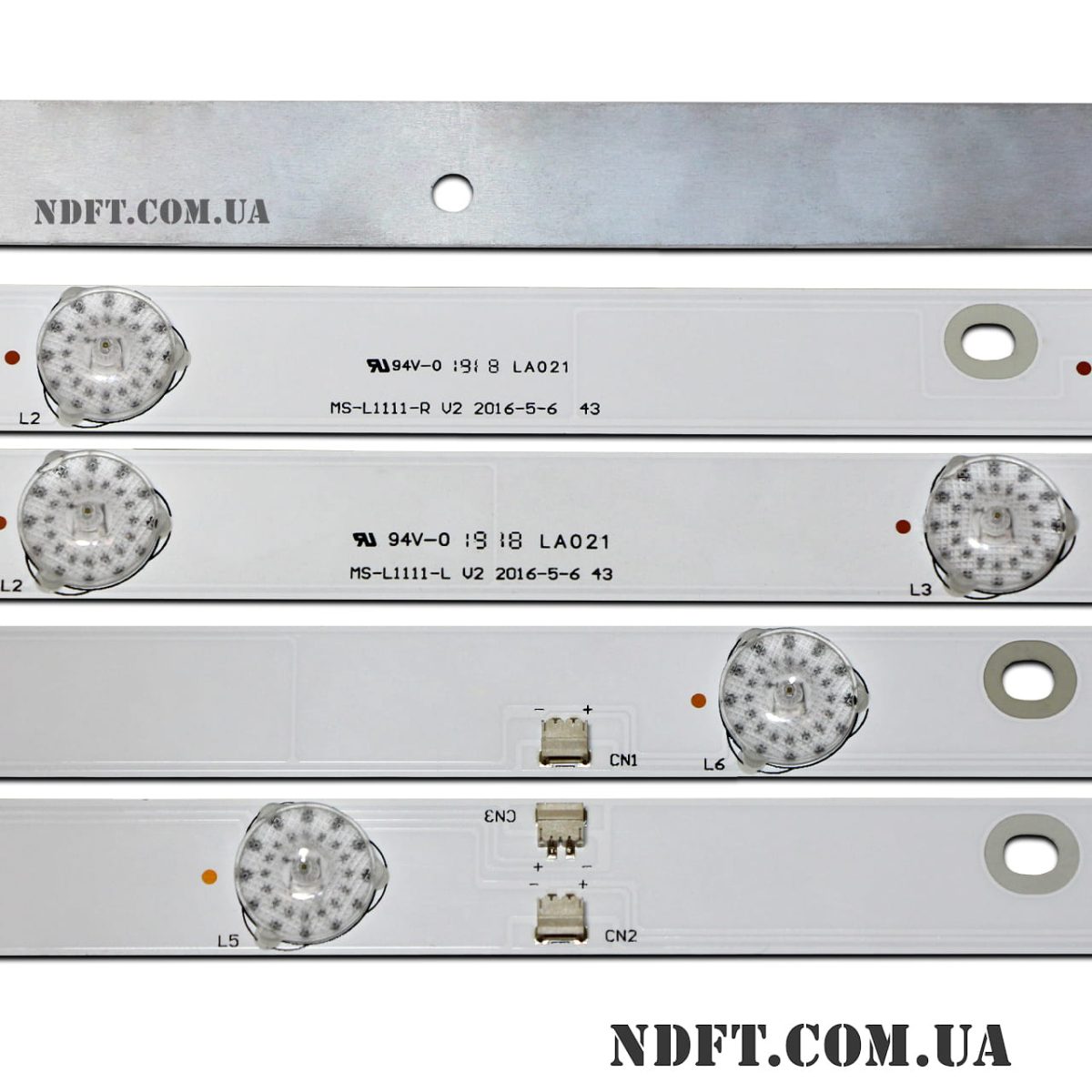

- Маркировка:
- MS-L1111-L V2 E43F2000 (JS-D-JP4320-091EC)
- MS-L1111-R V2 E43F2000 (JS-D-JP4320-081EC)
- Рабочее напряжение одного светодиода: 6 В
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 43″
- Диаметр светорассеивателя: 16 мм
- Длина планок:
- L тип: 854 мм
- R тип: 824 мм
- Количество контактов на разъеме: 2
- Количество светодиодов на планке:
- L тип: 9 шт.
- R тип: 8 шт.
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий: 173-68-105-153-69-165 мм
- Расстояние между центрами светодиодов:
- L тип: 92-100-115-105-105-115-100-92 мм
- R тип: 100-120-120-104-120-120-100 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 18 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
Аналоги MS-L1111-L, MS-L1111R V2:
- JS-D-JP4320-091EC, JS-D-JP4320-081EC
- R72-43D04-004-13, R72-43D04-005-13
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- D43-F2000
- PT430CT01-1
- LC430DUY-SHA1 и других.
Совместимость с моделями телевизоров диагональю 43″:
- Akai: AKTV432
- Liberty: LD-4328
- Vecta: LD-43TF5515BS, LD-43SF6015BT и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
Возможна проклейка теплопроводного скотча по запросу.

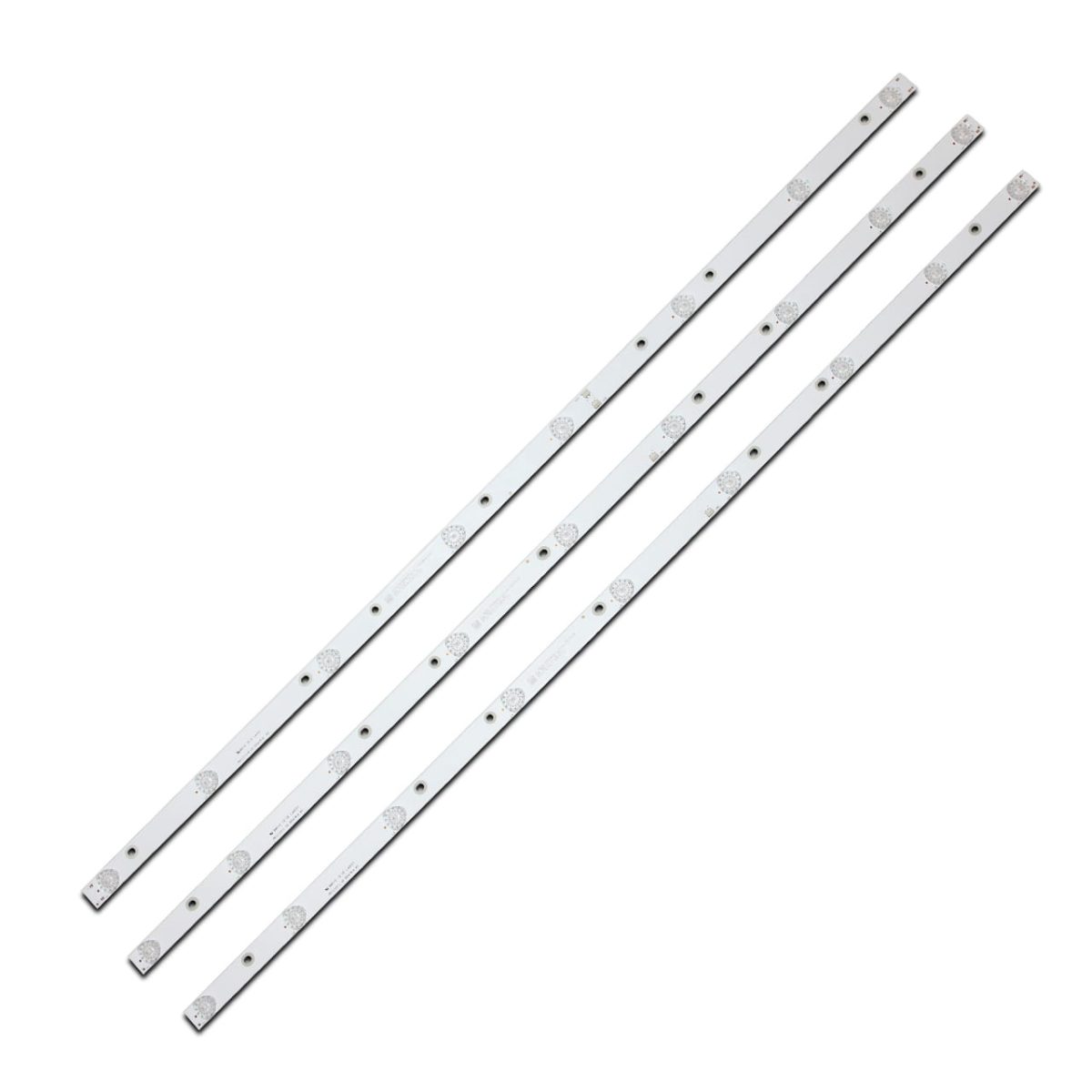

Полный комплект состоит из трех планок:
- MS-L1111-L V2 E43F2000 (JS-D-JP4320-091EC) – 2 шт.
- MS-L1111-R V2 E43F2000 (JS-D-JP4320-081EC) – 1 шт.
Цена указана за полный комплект из трех светодиодных планок.
