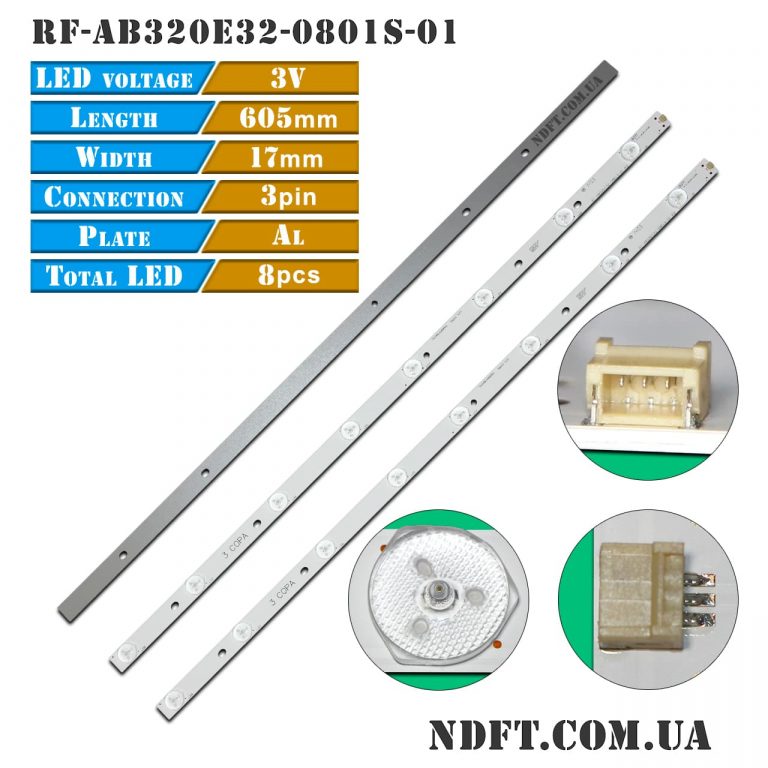

Комплект планок LED подсветки RF-AB320E32-0801S-01 A2 характеристики:

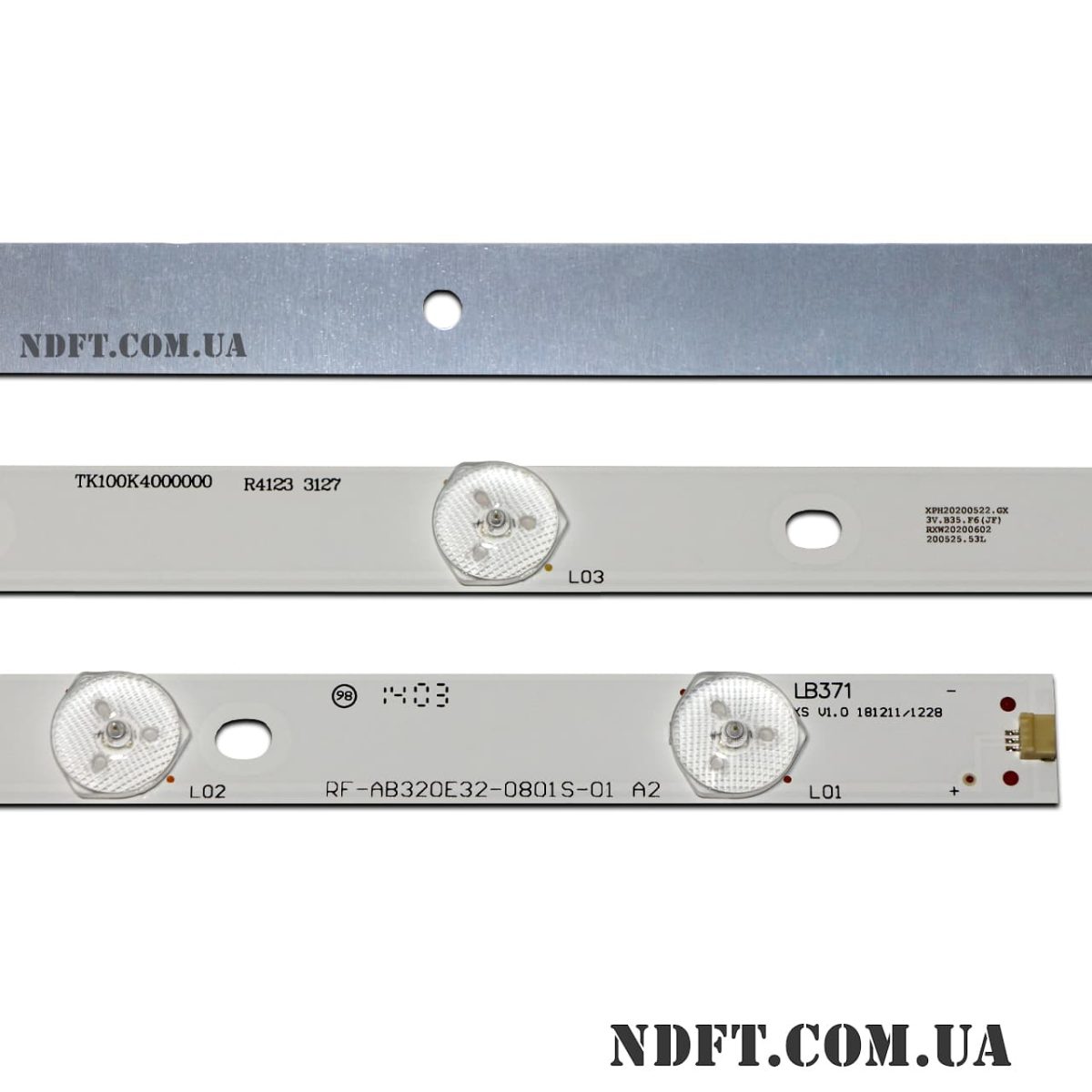

- Маркировка: RF-AB320E32-0801S-01 A2 TK100K4000000 COPA
- Рабочее напряжение одного светодиода: 3 В
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 32″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки: 605 мм
- Количество контактов на разъеме: 3
- Количество светодиодов на каждой планке: 8 шт.
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий: 67-102-185-90 мм
- Расстояние между центрами светодиодов: 74-90-78-68-78-90-74 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 17 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги RF-AB320E32-0801S-01 A2 TK100K4000000:
- LB-C320X14-E2-P-G1-RF2
- HL-17320A28-0801S-01 (отличается разъем)
- RF-BS320E32-0801S-07 A0 (отличается разъем)
- LT008 V1 PCB-168 E350986 (отличается разъем)
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- LC315TU3A-01
- LC320EXJ-SEE1
- TP.SIS231.P83 C13116, M320X13-E4H
- T320XVN02.0
- SL32WD803
- C320X14-E5-B
- C320EX14-E2-A
- C320X13-E3-L и других.
Совместимость с моделями телевизоров диагональю 32″:
- Bravis: LED-32D1200B
- Dexp: H32B7000
- Konka: KL32AS528 (отличается разъем)
- Kunft: 32DCG160014
- Saba: LED32TC2300E
- United: LED32B16
- Rubin: RB-32SD8 и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- У некоторых аналогов отличается разъем, решается подпайкой проводов к контактным площадкам возле разъема.
Возможна проклейка теплопроводного скотча по запросу.

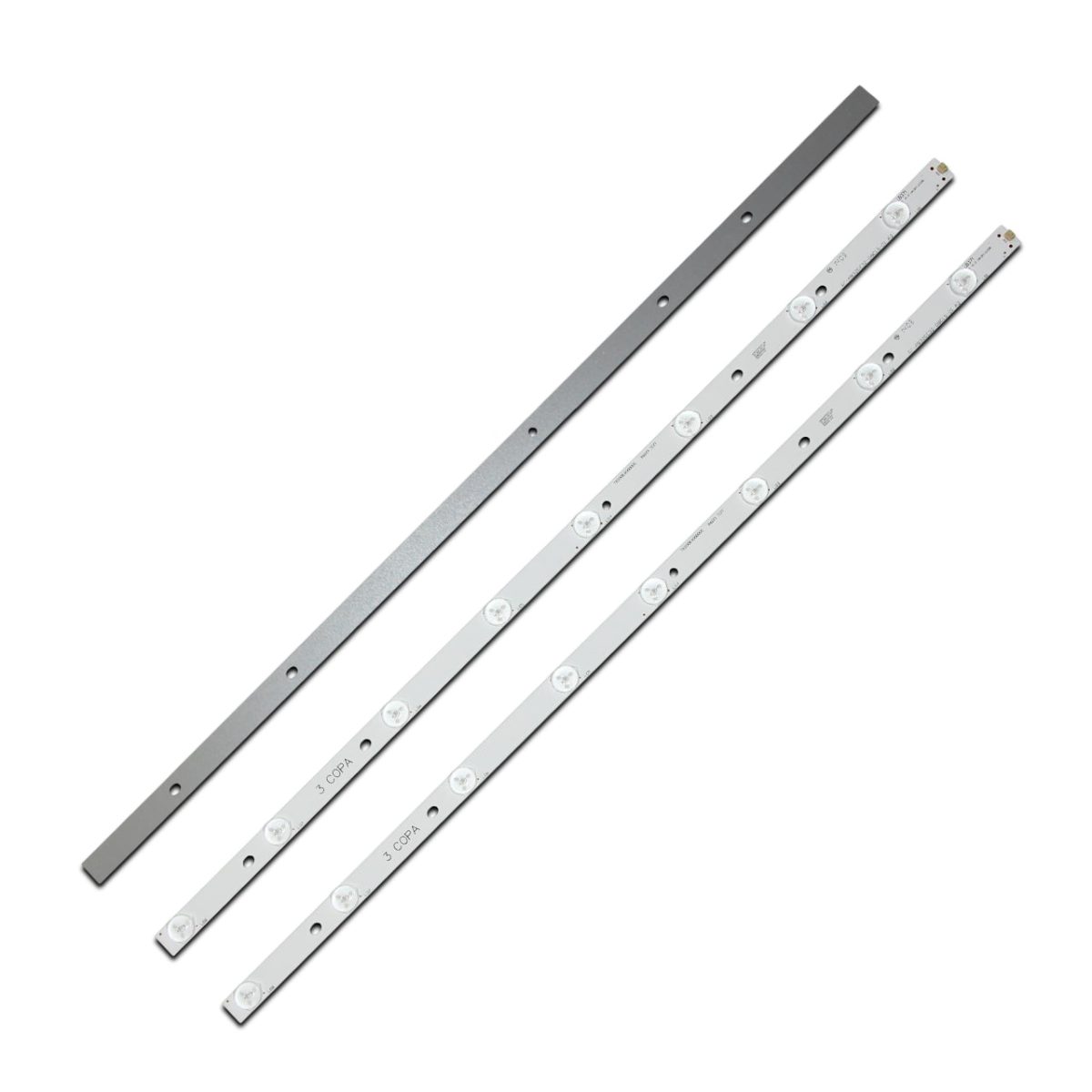

Полный комплект состоит из трех планок:
- RF-AB320E32-0801S-01 A2 TK100K4000000 COPA (аналог HL-17320A28-0801S-01, RF-BS320E32-0801S-07)
Цена указана за полный комплект из трех светодиодных планок.
